S型弯板弹性夹持固定结构件

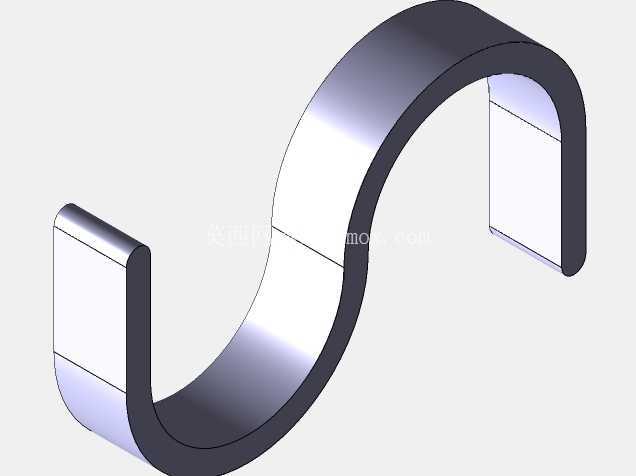

　　这类S型弯弧结构件常出现在低压配电柜体内部线束固定、小型电子设备内部元件限位、工装夹具的辅助压接模块中，核心作用是依靠自身板材弯折后的弹性形变提供持续的夹持力，无需额外加装弹簧组件即可完成对目标部件的卡装固定，在小空间装配场景下能大幅减少紧固件使用数量，降低整体装配工时。从结构形态来看，该零件采用等厚度板材一体弯折成型，整体呈现连续双弯的S形轮廓，两个平直段分别作为安装固定端与夹持工作端，中间的大圆弧过渡段是核心的弹性形变区域，设计时需要严格控制弯折半径与板材厚度的比值，避免弯折处出现应力集中导致的疲劳断裂，同时要保证平直段的平面度公差，确保安装时与配合面完全贴合，不会出现装配翘曲导致的夹持力偏移。

　　实际应用中，这类零件的安装边界需要预留足够的形变空间，中间弯弧区域不能与周边其他结构件发生干涉，当夹持端受到垂直于平直段的压力时，弯弧段会产生可控的弹性变形，让开口端张开到适配尺寸后卡入待固定部件，撤去外力后依靠板材回弹的张力牢牢抱紧被固定件，相比螺丝锁紧的固定方式，这种结构的装拆效率更高，且不会对被固定的线束、薄壁管件表面造成压伤，适合需要经常拆装维护的设备内部场景。

　　设计这类结构时，首先要根据所需的夹持力大小选定板材材质与厚度，常规场景下选用65Mn弹簧钢板或者304不锈钢板材，厚度通常在1mm到3mm之间，弯折的内R角一般不小于板材厚度的1.5倍，防止弯折处出现裂纹；两个平直段的长度需要根据实际安装空间确定，固定端通常会预留安装孔或者做翻边处理，方便与设备基座通过螺丝或者卡扣连接，夹持端的边缘会做倒圆角处理，避免装配时划伤操作人员或者被固定部件的绝缘层。

　　在尺寸校核阶段，需要重点验证形变行程与夹持力的对应关系，通过有限元分析模拟最大张开量下的应力分布，确保最大应力值低于材料的屈服强度，保证零件长期使用不会出现塑性变形导致夹持失效；同时要核算安装后的整体占用空间，弯弧部分的外轮廓不能超出设备内部的安装边界，避免与相邻的电子元件、传动部件发生运动干涉。这类结构在小型变压器的引线固定、电源模块的元件限位、自动化设备的线束理线场景中应用十分广泛，相比传统的扎带固定、管夹固定方式，这种一体弯折的弹性夹持件可以重复使用，且固定力度均匀，不会出现扎带过紧勒伤线束绝缘层、过松导致线束移位的问题，在对设备可靠性要求较高的工业控制场景中，这类结构件的使用寿命可以达到上万次装拆循环，能够满足设备全生命周期的维护需求。实际生产中，这类零件通常采用冲压折弯工艺一体成型，生产效率高，单件成本低，适合批量配套使用，成型后会根据使用场景做表面处理，普通工况下做镀锌防锈处理，有耐腐蚀要求的场景会做钝化或者喷塑处理，进一步提升零件的环境适应能力。
