异形多爪定位连接支架结构设计

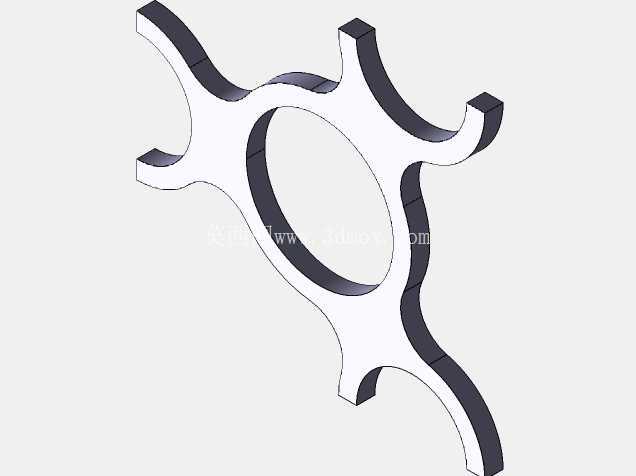

　　从结构设计逻辑来看，中间的大尺寸通孔是核心安装基准，设计时需要匹配对应回转轴的配合公差，通常选用H7/k6的过渡配合，保证支架与回转轴之间无径向窜动，同时传递额定扭矩时不会出现相对滑移，通孔的轴向长度需要根据回转轴的安装轴段长度确定，既要保证足够的配合接触面积分散接触应力，也要避免过长导致的装配干涉。外围的四个爪状结构并非对称等距设计，每个爪的轮廓弧度、端部卡位结构都对应不同工位的工件外形，设计时需要先梳理对应工位上工件的定位基准点，将每个爪的卡位端面与工件定位面的重合度控制在0.02mm以内，避免工位切换时工件出现偏移卡滞。这类异形多爪定位连接支架，常见于轻工自动化输送线的工位定位模块、小型专用机床的夹具定位组件，以及部分包装机械的间歇传动配套结构中，核心作用是在往复回转或间歇摆转的工位上，同时完成多个相邻工位的工件托举、定位与同步传动衔接，相比常规的圆形法兰盘或单臂拨叉，多爪的结构形式可以在单次回转周期内完成多工位的同步动作，大幅缩减工位切换的空行程时间，提升整线的运行节拍。

　　爪部的厚度设计需要结合承载的工件重量计算，通常这类支架适配的工件重量在0.5-2kg区间，爪部厚度取8-12mm即可满足抗弯强度要求，同时在爪与中心环的衔接位置做R3-R5的圆角过渡，避免应力集中导致的长期交变载荷下的断裂问题。从安装边界来看，这类支架的最大外轮廓直径通常控制在120-180mm区间，适配的回转轴直径在40-60mm，安装时需要保证支架端面与回转轴轴线的垂直度在0.01mm以内，否则会导致各个爪部的工位定位出现累计误差，爪部的端部卡位通常会镶嵌聚氨酯缓冲垫，减少与工件接触时的刚性碰撞，降低运行噪音同时避免工件表面划伤。

　　在实际建模过程中，需要先确定中心安装孔的基准轴线，再根据工位分布的角度绘制各个爪部的轮廓草图，草图阶段就要校验每个爪部的运动包络线，确保支架在360度回转过程中不会与周边的机架、传感器、输送导轨发生干涉，尤其是爪部的外凸弧形轮廓，需要预留至少3mm的安全间隙，避免加工误差或装配偏差导致的运行碰撞。这类零件的加工通常选用铝合金6061材质做阳极氧化处理，兼顾轻量化与耐磨需求，部分重载场景下也会选用45号钢做调质处理，建模时需要注意标注清楚各个爪部卡位的形位公差，以及中心孔的配合公差，避免加工后出现装配不合格的问题。

　　在实际应用场景中，这类多爪支架常搭配槽轮机构或者伺服分割器使用，每次旋转固定角度后，各个爪部刚好对应上料、加工、检测、下料四个工位，相比单臂拨叉结构，多爪同步动作的设计可以让各个工位的动作并行开展，不需要等待拨叉回位，整线的运行效率可以提升40%以上。设计时还要考虑爪部的磨损补偿，通常在爪部的卡位位置设计可更换的耐磨镶块，镶块通过沉头螺丝固定在爪体上，长期运行出现磨损后只需要更换镶块即可，不需要整体更换支架，降低设备的后期维护成本。中心孔的位置通常会设计键槽或者顶丝孔，用于和回转轴做周向固定，键槽的尺寸需要根据传递的扭矩计算，确保额定负载下键不会出现剪切断裂，顶丝孔通常对称布置两个，分别顶在回转轴的平面上，作为辅助固定防止长期运行出现松动。
