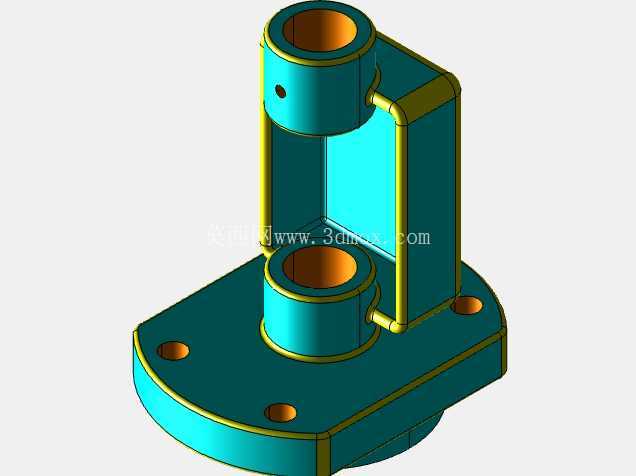

带法兰安装座的弯臂式铰接支撑构件

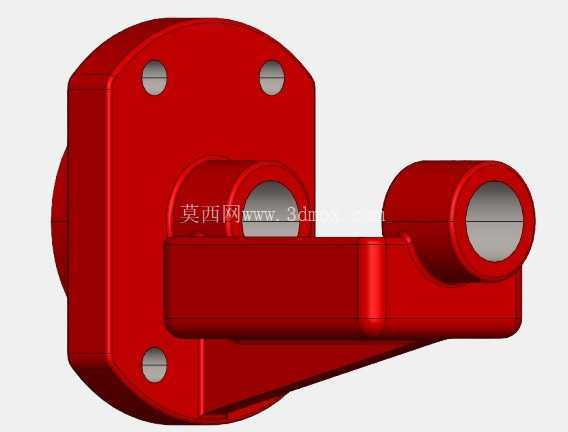

　　这类带法兰安装基面的弯臂式铰接支撑构件，常见于中小型自动化生产线的工位辅助定位机构、轻工机械的连杆传动单元以及小型动力传输系统的末端支撑点位，核心作用是为做定轴摆动的传动杆件提供稳定的安装基准，同时通过自身弯臂的结构偏移量，避让设备内部的管线、其他运动构件的运动包络，避免传动过程中出现结构干涉。从结构细节来看，构件左侧的法兰安装面为近似方形的带圆角安装板，板上均匀分布三个沉头安装孔，孔位的中心距经过公差匹配，能够适配常规的M6内六角圆柱头螺钉安装，沉孔深度刚好可以将螺钉头完全埋入安装面内，保证安装完成后法兰面与设备基面完全贴合，不会出现螺钉头凸出导致的安装间隙，这一点在需要保证支撑刚度的传动场景中尤为重要——如果安装面存在间隙，长期承受交变摆动载荷时，螺钉容易出现松动，铰接孔的同轴度也会快速偏移，进而导致传动卡滞。

　　法兰盘中心位置带有一个向后凸起的短圆柱定位止口，止口的外径公差取h7级，安装时可以直接卡入设备基面上预先加工的定位孔内，不需要反复调整支撑构件的位置就能保证铰接孔的轴线与设计基准平行，大幅降低现场装配的找正时间。弯臂部分采用等截面的矩形过渡结构，从法兰盘右侧面向右下方延伸后连接末端的铰接套筒，整个弯臂的壁厚做了均匀化处理，所有转角位置都设置了R3-R5的铸造圆角，既可以避免铸造或者3D打印过程中出现应力集中导致的开裂，也能减少热处理环节的变形量。

　　末端的铰接套筒为通孔结构，内孔表面预留了0.2mm的精加工余量，实际生产中可以根据配套的铰接轴直径做精镗加工，保证内孔的圆柱度和表面粗糙度满足转动配合要求，套筒的外圆做了加厚处理，能够承受径向的交变载荷，不会因为长期受载出现套筒开裂的问题。设计这类构件的时候，首先要确定的是两个铰接轴线的空间相对位置，也就是法兰止口的轴线和末端套筒轴线的中心距、平行度公差，这两个参数直接决定了配套连杆的运动轨迹，如果中心距偏差超过0.1mm，连杆摆动到极限位置时就会出现卡滞或者行程不足的问题。其次要核算弯臂部分的截面抗弯模量，根据构件实际承受的最大径向载荷，反推需要的壁厚和截面宽度，避免在最大载荷下出现弯臂挠曲变形，影响传动精度。

　　安装边界方面，法兰安装面的外形尺寸需要匹配设备安装基面的可用空间，三个安装孔的位置要避开基面内部的加强筋或者油路、气路通道，弯臂的外轮廓要做运动包络校核，保证构件随设备做小幅调整时，不会和周边的线束、气动接头等辅件发生刮擦。这类构件的材质通常选用HT200灰铸铁或者ZL104铸铝合金，重载场景下也可以采用45号钢铸造成型后做调质处理，表面根据使用环境做喷塑或者发黑防锈处理，铰接套筒内孔如果是频繁转动的工况，还可以压入铜套或者含油轴承，降低铰接轴的磨损速度，延长构件的整体使用寿命。在实际建模过程中，这类构件适合采用多布尔运算组合的方式构建，先分别做出法兰盘、弯臂、铰接套筒三个基础实体，再通过合并、切剪的方式处理安装孔、止口、圆角等细节特征，能够保证各个特征的尺寸精度，也方便后续根据不同的安装需求调整孔位、中心距等参数，不需要重新构建整体模型。
