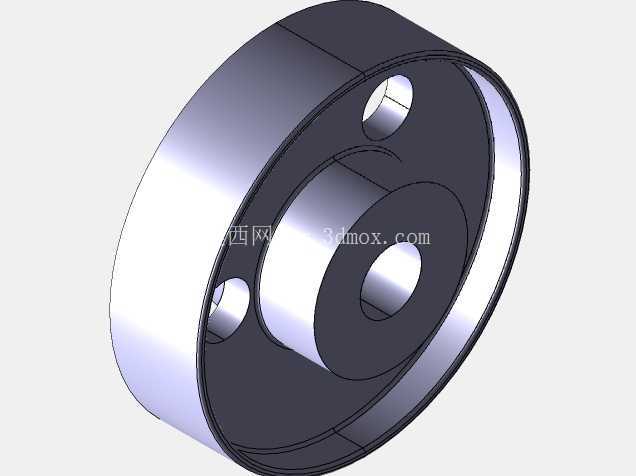

这类带同轴台阶孔与周向安装孔的轮盘类零件,在中小功率传动系统、工装夹具定位模块、轻载输送线的从动轮组里应用十分普遍,日常做结构设计时经常会碰到类似的构型需求。从实际使用场景来看,这类零件多作为传动链路里的中间连接载体,内孔的大直径台阶面用来贴合配套轴件的轴肩,实现轴向的硬定位,避免运转过程中出现轴向窜动;中心的小直径通孔则是穿装锁紧螺栓或者定位销的位置,靠紧固件的预紧力把轮盘和轴端牢牢锁死,保证扭矩传递过程中不会出现相对滑移。周向均匀分布的三个通孔,是用来安装连接螺栓的,对应配套端盖或者传动法兰上的螺纹孔,安装时只要对准孔位穿入螺栓按对角顺序拧紧,就能保证轮盘和对接部件的同轴度,不用额外做配打销孔的工序,能大幅减少现场装配的调整时间。
做这个结构的三维设计时,首先要敲定的是内外径的尺寸边界,外圆直径要匹配外围包覆件的内径,留0.1到0.2mm的间隙避免装配干涉,同时要保证轮盘的壁厚满足强度要求,按常用的45号钢材质计算,壁厚不小于8mm就能承受常规轻载传动的扭矩,不会出现运转时的形变。内孔的台阶高度要和配套轴肩的高度匹配,贴合面的粗糙度要控制在Ra1.6以内,保证定位面的接触面积足够,避免局部应力集中导致的零件磨损。周向安装孔的位置度公差要控制在0.05mm以内,孔距的偏差不能超过0.1mm,不然装配时会出现螺栓穿不进去的问题,要是孔位偏差太大强行拧紧螺栓,还会导致轮盘安装后出现偏心,运转时产生径向跳动,轻则产生噪音振动,重则会磨损配套的轴承或者轴件。
从结构功能上看,这个轮盘的圆柱外圆面可以直接作为带轮的安装基面,也可以作为滚轮的接触面,用来支撑输送带或者传递摩擦动力;如果是用在工装夹具上,外圆面还能作为定位基准面,配合百分表找正工装的回转中心。设计时特意把轮盘的端面做了平整处理,没有多余的凸台或者凹槽,一方面是减少加工时的走刀次数,降低加工成本,另一方面平整的端面能更好地贴合对接部件的表面,保证连接的刚性。周向的安装孔做了通孔设计,没有做沉头孔,是考虑到不同安装场景下螺栓的长度可以灵活调整,要是有沉头需求也可以在装配时加装平垫,不用在零件本体上做额外的沉头加工,提升了零件的通用性。
实际选型应用的时候,要注意这个轮盘的额定扭矩承载能力,根据配套轴的直径和传递功率核算壁厚和螺栓的强度,要是用在转速较高的场合,还要做动平衡校验,在轮盘端面适当位置去重,保证运转时的平衡精度达到G6.3级以上,避免高速运转时产生振动影响整套设备的精度。安装边界上要注意,轮盘装配后轴向突出的长度不能超过周边部件的间隙,要预留至少2mm的安全距离,避免运转时和周边的固定部件发生刮擦;周向的安装孔中心到外圆面的距离要大于螺栓头的半径,保证螺栓安装后螺栓头不会突出外圆面,避免和外围零件产生干涉。这类结构的零件加工工艺也比较成熟,普通车床就能完成内外圆和端面的车削加工,钻床就能完成周向孔的加工,不需要特殊的加工设备,批量生产的成本也比较低,适合在各类通用机械设备里推广使用。做三维建模的时候,要把各个配合面的公差标注清楚,尤其是内孔和轴配合的尺寸公差,一般选H7/k6的过渡配合,既能保证装配时的定位精度,又不会因为过盈量太大导致装配困难;周向的安装孔公差选H12就行,因为是穿装螺栓的间隙孔,不需要太高的精度,能降低加工的难度。
