型材拼接式安装固定框架结构设计

　　这类框架结构在工业现场的应用场景十分广泛，小到自动化产线的传感器安装支架、小型电气元件的承载机架，大到设备外围的防护栏支撑、工位操作台面的基础骨架，都能见到同类型结构的身影。不同于一体铸造成型的安装座，这种采用型材拼接加端板封边的结构，最大的优势在于加工成本可控，后期改型调整的灵活度更高，不需要重新开模就能适配不同的安装空间需求。从结构本身来看，框架主体采用两根对称布置的H型型材作为纵向主梁，两根横向型材在上下两端完成连接，围出中间的矩形镂空区域，这个区域既可以用来穿设线缆、布置气路管路，也能预留出空间容纳小型功能模块，避免整体结构过于臃肿占用额外安装空间。

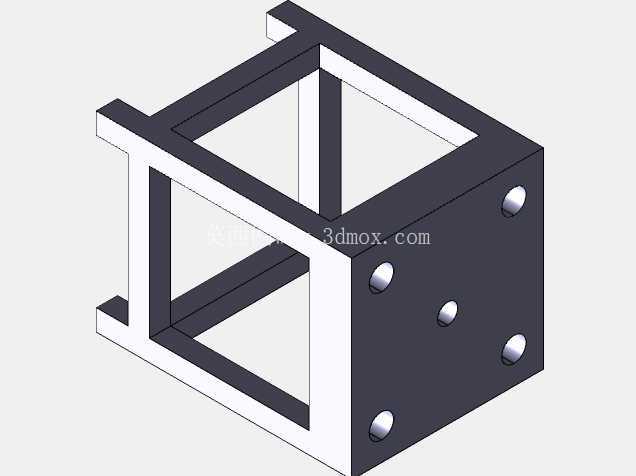

　　端部的封板是整个结构的安装基准面，板面上预留的五个沉孔位置经过排布校核，既保证了连接后的受力均匀性，也避开了型材拼接处的焊缝或者连接螺丝位置，不会出现安装干涉的问题。设计这类结构的时候，首先要确认的是安装边界尺寸，也就是框架整体的长宽高需要适配安装位的预留空间，尤其是端板上的安装孔位，必须和对接设备的安装孔距完全匹配，否则现场安装时会出现无法对位的问题。型材的壁厚选择需要结合实际承载需求来定，如果只是用来固定小型传感器、接线端子这类轻载元件，壁厚1.5mm到2mm的型材就能满足强度要求，如果需要承载较重的功能模块，就要适当增加壁厚，同时在拼接位置增加三角加强筋，避免长期受力后出现框架变形。

　　拼接位置的连接方式也有讲究，图中展示的结构采用的是型材端部切45度角对接后焊接的方式，这种方式的结构整体性更好，连接强度更高，适合有一定振动的使用场景，如果是需要经常拆装调整的场景，也可以采用角码加螺丝的连接方式，不需要焊接设备就能完成组装，后期维护更换型材也更方便。端板和型材框架的连接，除了周边的焊接固定之外，也可以在型材端面预设攻丝孔，用沉头螺丝从端板外侧锁紧，这样端板的平面度更容易保证，安装时和对接面的贴合度更好，不会出现缝隙导致安装后结构倾斜。

　　实际使用中，这类框架经常会被用来做小型变压器、滤波模块这类电气元件的安装载体，中间的镂空区域刚好可以让元件的接线端从后侧穿出，端板直接固定在设备柜体的安装梁上，不需要额外设计转接件，能大幅减少现场安装的工作量。设计时还要注意框架内侧的净空尺寸，必须比被承载元件的外形尺寸大出2到3mm的安装间隙，避免元件装入时出现卡滞，同时要预留出接线、插拔接头的操作空间，不能让框架边缘挡住接线位置，导致后期维护时无法操作。型材表面的处理方式也要结合使用环境选择，普通室内干燥环境下做喷塑处理就能满足防锈要求，如果是在潮湿或者有腐蚀性气体的车间使用，就要做镀锌或者不锈钢材质替换，避免长期使用后型材锈蚀导致结构强度下降。另外，端板上的沉孔深度也要控制好，保证螺丝锁紧后螺丝头不会高出端板平面，否则安装时端板无法和对接面完全贴合，会出现安装松动的问题。整个结构的受力路径也经过了优化，承载的重量通过型材传递到端板，再通过端板上的安装螺丝分散到对接的安装梁上，不会出现应力集中在某一个连接点的情况，长期使用下的结构稳定性更有保障。对于需要在框架上额外安装附件的场景，还可以在H型型材的槽内预置滑块螺母，不需要额外打孔就能固定线槽、理线架这类小附件，进一步拓展结构的使用灵活性。
