CATIA多凸台特征机械支座结构设计

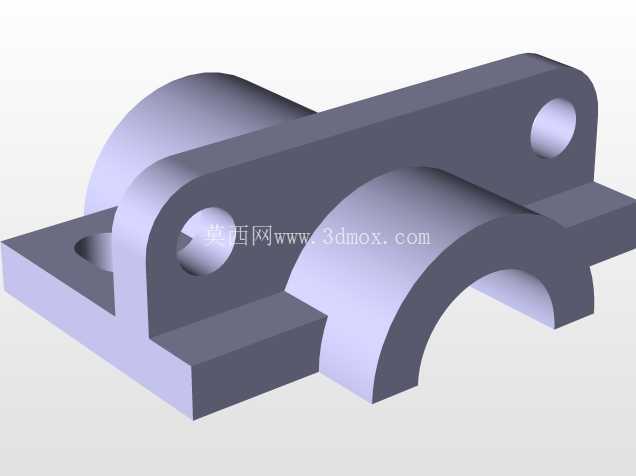

　　这类带半圆弧容置腔与侧装耳板的支座结构，在中小型机电设备的动力端、传动端装配场景中十分常见，主要作用是为轴类、筒类零部件提供稳定的径向支撑与轴向定位，同时通过底部的安装基面完成与设备主机架的刚性连接，避免传动部件运行过程中出现径向跳动、轴向窜动的问题。从实际使用场景来看，这类支座常配套在小型输送线的从动辊支撑端、小型风机的轴承安装位、低压配电设备内的绝缘筒固定位，既可以承担静态下的部件承重，也能抵消部件运行时产生的径向载荷与小幅振动，保证配套部件的运行同轴度符合设计要求。

　　设计过程中首先要明确安装边界，底部的矩形安装基面需要匹配主机架上的安装孔位间距，基面的平面度公差需要控制在0.05mm以内，保证安装后不会出现翘曲虚接的问题；两侧向上延伸的耳板上开设的同轴光孔，是用于穿装定位销轴或者锁紧螺栓，实现上半部分压盖与下半支座的连接，两个光孔的同轴度公差需要控制在0.03mm以内，避免穿装螺栓时出现别劲、装配应力集中的问题。中间的半圆弧容置腔的内径尺寸，需要和被支撑的筒类、轴类零部件的外径保持过渡配合，配合公差一般选取H7/h6，既可以保证部件装入时的顺畅度，也能避免运行过程中出现配合间隙过大导致的晃动。

　　结构上的多凸台设计并非冗余结构，底部向前延伸的矩形凸台，主要是为了增大支座与安装基面的接触面积，降低单位面积的压应力，避免长期承重下支座出现下沉变形；半圆弧腔外侧的弧形凸缘，是为了增强容置腔的结构强度，抵消轴类部件转动时传递到腔壁的径向张力，防止腔壁长期受力出现开裂变形；耳板与半圆弧腔衔接位置的圆角过渡结构，是为了分散应力集中，避免设备运行时的交变载荷导致衔接位置出现疲劳裂纹。

　　建模过程中采用多凸台特征一次性生成主体结构，能够保证各部分结构的衔接整体性，减少布尔运算带来的碎面、公差累积问题，后续做工程图导出时也能保证尺寸标注的关联性，不会出现特征丢失、尺寸错位的问题。实际装配时，这类支座一般先通过底部的安装孔用螺栓固定在机架上，之后将被支撑的轴类、筒类部件放入下半部分的圆弧容置腔，再盖上配套的上半压盖，穿装耳板位置的锁紧螺栓，按照对角拧紧的顺序逐步施加预紧力，保证圆弧面与被支撑部件的外圈均匀贴合，不会出现局部压应力过大的问题。需要注意的是，耳板位置的螺栓预紧力不能超过材料的屈服强度，避免耳板出现变形导致同轴度超差；圆弧容置腔的表面粗糙度需要控制在Ra1.6以内，如果是用于支撑旋转轴类部件，还需要在腔壁位置开设油槽，储存润滑脂降低转动过程中的摩擦损耗。

　　从安装边界来看，这类支座的整体高度需要匹配被支撑部件的中心高要求，保证部件装入后与相邻传动部件的同轴度符合装配要求；耳板的外侧间距需要预留足够的螺栓拆装空间，避免装配时扳手无法操作；底部安装孔的沉台深度需要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会突出基面，影响安装的贴合度。这类结构的选材一般根据使用场景确定，常规工况下采用HT200灰铸铁铸造后加工即可，具备较好的减震性与加工性能；如果是用于有腐蚀、重载的工况，可以选用铸钢或者铝合金材质，对应调整壁厚与加强筋的尺寸，满足强度要求。
