CATIA角度练习用异形铰接支座结构

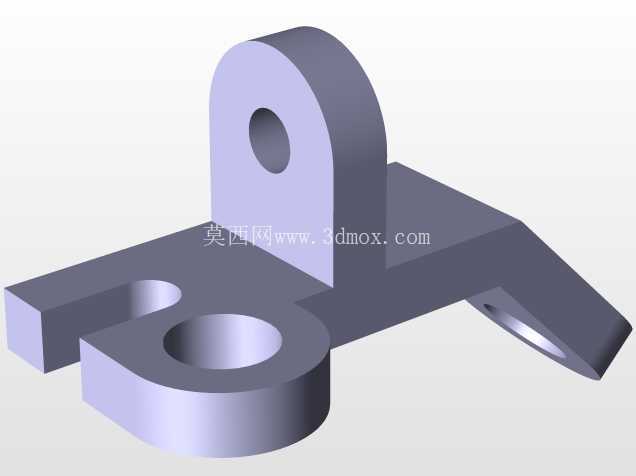

　　本次呈现的铰接支座类零件，主要应用在中小型自动化生产线的工位辅助定位机构、小型工装夹具的角度调节模块，以及轻型输送设备的侧向导正组件中，这类零件在设备里承担两个核心作用：一是作为相邻两个运动构件的铰接支点，允许连接部件绕立板上的通孔完成定角度摆动，二是通过底板上的不同孔位完成与安装基面的固定，同时借助侧面伸出的楔形导向结构，为配套运动件提供行程末端的导向限位。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，没有额外的拼接装配结构，能有效减少装配累计误差，提升铰接部位的刚性。

　　底板部分做了差异化的孔位设计，大直径沉孔用于穿入大规格锁紧螺栓，承担主要的固定载荷，小直径光孔用于定位销穿入，保证安装时的位置精度，避免长期受交变载荷后出现位置偏移；立板部分的铰接孔做了等直径通孔设计，孔口边缘预留了0.2mm的倒角，既可以去除机加工产生的毛刺，也能方便铰接销轴的穿入，减少装配时的卡滞问题；侧面伸出的楔形结构，端面做了斜切处理，斜角角度与配套摆动件的极限摆角匹配，当摆动件运动到极限位置时，楔形面可以与摆动件的贴合面完全接触，分散接触应力，避免局部应力集中导致的零件变形。

　　从安装边界来看，零件底板的安装基面平面度要求控制在0.05mm以内，保证与安装台架贴合时不会出现间隙，铰接孔的轴线与安装基面的垂直度公差设定为0.03mm，避免销轴穿入后出现卡滞，影响摆动灵活性；立板与底板的连接位置做了R3的圆角过渡，减少应力集中，提升零件在受冲击载荷时的结构强度，避免长期使用后在转角位置出现开裂问题。在建模练习过程中，这类零件非常适合用来掌握CATIA软件里的多凸台组合、孔特征定位、倒角与圆角过渡的参数设置逻辑，尤其是斜向楔形结构的角度约束，可以帮助练习者快速掌握草图基准面的切换、角度尺寸的标注方法，理解不同特征之间的父子关系，避免建模过程中出现特征参考丢失的问题。

　　实际生产中这类零件一般选用45号钢作为毛坯材料，经过调质处理后硬度达到HB220-250，兼顾结构强度与机加工性能，铰接孔内壁可以根据实际载荷情况选择是否加装铜套，减少铰接转动时的磨损，延长零件的使用寿命；如果应用在有防腐要求的场景，也可以选用6061铝合金加工，表面做阳极氧化处理，降低整体重量的同时提升防腐能力。设计这类零件的时候，需要重点关注几个工程细节：一是铰接孔的中心高度要与配套摆动件的转动中心高度完全匹配，否则会出现运动干涉，甚至导致整套机构卡死；二是底板上的螺栓孔间距要符合安装台架的T型槽间距或者预留螺纹孔间距，避免出现安装孔位不对中的问题；三是楔形导向面的角度要反复校核，既要保证极限位置的限位准确，也要避免导向面过陡导致摆动件到位时出现刚性撞击。另外，零件的所有外露棱边都需要做倒钝处理，避免装配和维护过程中划伤操作人员，铰接孔的尺寸公差一般取H7，与配套的g6公差销轴配合，保证转动灵活的同时不会出现过大的配合间隙。这类小尺寸铰接支座虽然结构不算复杂，但在很多轻型自动化设备里都是不可或缺的基础零件，建模过程中对角度、孔位、过渡特征的练习，能帮助结构设计者养成严谨的尺寸约束习惯，为后续设计更复杂的多构件铰接机构打下基础。
