在低压配电、小型工控设备的供电回路设计中,电源变压器的壳体结构往往是容易被忽略但直接影响整机安装适配性与运行可靠性的部件,本次呈现的壳体结构,正是针对小容量桌面级电源变压器的安装场景做的定向结构优化。从实际应用场景来看,这类壳体主要适配功率在50VA以内的小型工频电源变压器,常见于工控控制柜内部辅助供电、小型实验设备电源模块、民用小家电内置供电单元等场景,这类场景普遍存在安装空间局促、周边布线密集、需要兼顾绝缘防护与装配效率的需求,因此壳体的结构设计不能只做简单的方盒包覆,必须结合实际安装边界做针对性的结构取舍。

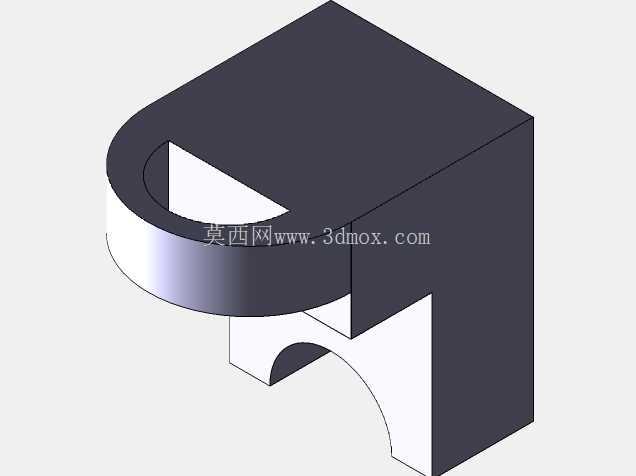

从功能特性来看,该壳体采用上下半扣合的装配逻辑,主体包覆区域做了整面封闭设计,能够避免变压器铁芯与线圈直接暴露在外部环境中,既可以阻挡车间环境内的金属粉尘、细碎杂物掉落至线圈缝隙造成绝缘击穿风险,也能避免安装维护过程中操作人员误触带电接线端造成安全隐患。壳体前端做了弧形开口与半圆缺口的组合结构,这个设计并非造型装饰:上方的弧形内凹区域是为了避让变压器的接线端子排,预留出接线操作的手部空间,不需要在接线时额外拆卸整个壳体,就能完成输入输出导线的压接与固定;下方的半圆缺口则是为了适配变压器的安装固定支架,支架可以从缺口处伸出,直接固定在设备的安装底板上,不需要在壳体上额外开设复杂的固定孔位,同时能保证壳体与变压器本体的同轴定位,避免装配后出现壳体偏移、与内部元件产生干涉的问题。
从设计思路层面拆解,整个壳体的壁厚做了均匀化处理,所有转角位置都设置了工艺圆角,既可以满足注塑成型时的熔体流动要求,避免出现填充不足、应力集中导致的壳体开裂问题,也能在装配时减少锐边对操作人员的划伤风险。壳体顶部的弧形外翻边结构,一方面是作为上下壳体扣合的定位止口,扣合时可以直接通过止口实现快速对位,不需要额外设置定位柱就能保证上下壳体的装配精度,止口配合面预留的涂胶槽可以在需要密封防护的场景下填充密封胶,提升壳体的防尘防潮能力;另一方面这个外翻边也可以作为壳体的受力承载面,当变压器需要嵌入式安装在设备面板上时,外翻边可以直接搭在面板开孔的边缘,通过侧边的卡扣就能完成快速固定,不需要额外打螺丝固定,大幅提升设备组装的工序效率。
关于外形尺寸与安装边界,该壳体的主体方形区域尺寸适配常规EI41型铁芯的变压器本体,方形段的内部净空尺寸预留了2mm的线圈包绝缘层容纳空间,不会出现壳体套入时刮破线圈外层绝缘胶带的问题;前端弧形结构的外伸长度控制在15mm以内,不会过多占用变压器前端的接线空间,下方半圆缺口的直径匹配常规M4固定螺栓的支架尺寸,安装时固定螺栓可以从缺口处直接锁紧,不需要拆分壳体就能完成变压器的整机固定。壳体侧边没有额外突出的安装耳,整体外轮廓的最大尺寸控制在铁芯本体外轮廓+3mm壁厚的范围内,对于安装空间紧张的小型设备来说,这种紧凑化的轮廓设计可以最大化利用柜内的安装空间,不会因为壳体的冗余结构导致周边布线、其他元件的安装位置被挤占。另外壳体的内壁做了均匀分布的限位筋条,筋条高度1mm,套入变压器本体时可以通过筋条与铁芯、线圈的外表面形成轻微过盈配合,不需要额外打胶就能让壳体与变压器本体保持相对固定,避免设备运输、运行过程中出现壳体移位、与内部元件摩擦产生异响或者绝缘破损的问题。在实际选型适配时,只需要确认内部变压器的铁芯尺寸、接线端子的伸出长度与该壳体的内部净空匹配,就可以直接套用,不需要再对壳体做二次修改,能够大幅缩短小批量设备开发时的结构设计周期。
