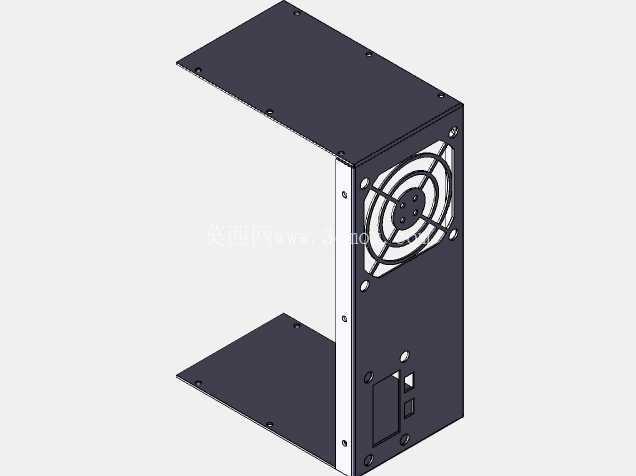

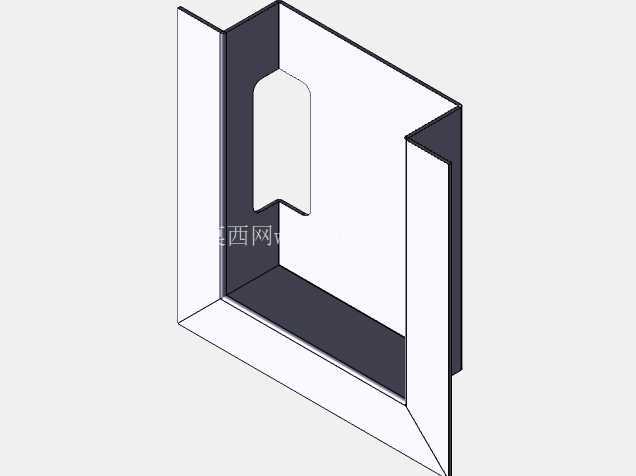

带轴流散热风机的U型钣金安装壳体结构

　　这款带散热风机的U型钣金安装结构，主要面向小功率电源变换类设备的内置风冷散热场景，常见于工业控制柜内的电源模块配套、小型变压器外置散热辅件、嵌入式工控设备的风道构建环节，解决密闭安装空间内发热元件的热量淤积问题。从实际使用场景来看，这类结构多安装在电气柜的侧装导轨或者设备安装板上，不需要额外占用柜内正面操作空间，U型的折弯结构刚好可以包覆在发热模块的外侧，形成半封闭的导风通道，让轴流风机产生的定向气流直接冲刷发热元件的表面，避免气流在柜内无序扩散导致的散热效率损失。

　　从功能特性上看，结构主体采用1.5mm厚度的冷轧钢板折弯成型，三个面的一体化折弯设计减少了拼接焊缝的数量，既提升了整体结构的抗形变能力，也避免了拼接缝隙带来的风阻泄漏。安装风机的立面预留了标准80mm轴流风机的安装孔位，孔位间距严格匹配通用轴流风机的安装尺寸，四个角的M4螺丝孔位做了沉台处理，安装后螺丝头不会突出壳体表面，避免和相邻安装的电气元件产生干涉。风机安装位的中心区域开有密集的通风栅格，栅格的通风有效面积占比超过70%，在保证立面结构强度的前提下尽可能降低进风阻力，栅格的冲压方向朝向壳体外侧，边缘做了钝化处理，不会割伤安装人员的手部，也不会在长期气流冲刷下产生毛刺脱落影响内部元件安全。

　　设计思路上，U型结构的上下两个水平折边都预留了对应的安装固定孔，上折边的孔位用于和设备顶部的安装梁连接，下折边的孔位用于和底部安装板固定，上下孔位的同轴度公差控制在0.2mm以内，安装时不需要额外扩孔调整。上下折边的翻边高度为15mm，翻边处做了二次压边处理，折边边缘没有锋利的切口，同时提升了折边的抗弯强度，在设备运输振动过程中不会出现折边变形导致的壳体移位问题。壳体的侧立面除了风机安装位之外，还预留了两个小型的方形过线孔和一个圆形的指示灯安装位，过线孔边缘配有橡胶护圈的安装卡槽，可以直接配套标准橡胶护圈，避免电源线穿过时被钣金切口割破绝缘层，指示灯安装位的尺寸匹配通用6mm直径的设备指示灯，不需要额外开孔就可以直接安装电源运行、故障告警的指示元件。

　　安装边界方面，整个壳体的外形宽度为120mm，深度为100mm，高度为180mm，安装后突出安装面的最大距离为105mm，适合在柜内预留空间大于该尺寸的场景下使用。上下安装孔的横向间距为90mm，纵向间距为160mm，匹配通用电气安装板的孔位排布规律，不需要重新在安装板上打孔就可以适配大部分标准柜体的安装点位。风机的供电引线可以通过侧立面的过线孔直接接入柜内的供电回路，引线长度预留空间为150mm，足够在壳体内部做走线固定，避免引线被风机扇叶剐蹭。结构的表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，绝缘性能满足电气设备的安全要求，同时具备一定的防腐蚀能力，可以在常规工业车间的环境下长期使用，不会出现涂层脱落、壳体锈蚀的问题。在实际装配过程中，整个壳体的零件数量仅为1件主体钣金件，不需要额外拼接其他结构件，风机直接通过四颗螺丝固定在壳体立面上，整体装配耗时不超过5分钟，后期维护时只需要拆下风机的固定螺丝就可以直接更换风机，不需要拆卸整个壳体，大幅降低了现场维护的工作量。风道的设计上，U型结构的开口方向朝向发热元件，风机运转时外部冷空气从栅格进入壳体内部，沿着U型结构的内壁形成定向气流，直接带走发热元件表面的热量后从壳体的开口侧排出，相比开放式的风机安装方式，这种导风结构可以让散热效率提升40%以上，相同散热需求下可以选用转速更低的风机，降低设备运行时的风噪。
