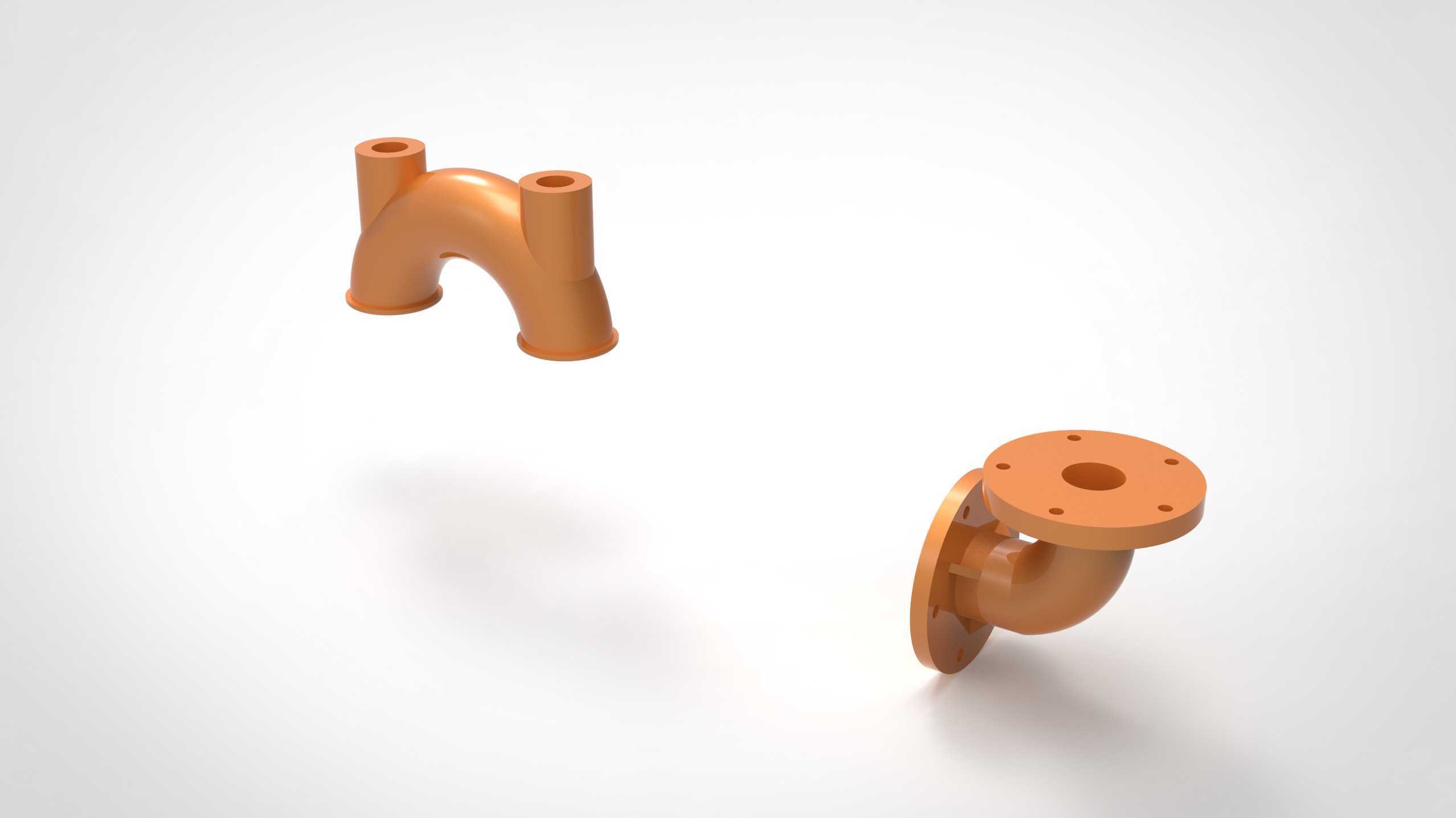

带法兰接口的管路弯头与悬挂连接构件

　　在工业流体输送系统的管路布设环节，这类带法兰接口的弯头构件是改变管路走向的核心基础零件，日常多见于化工流体管线、给排水管网、暖通循环系统以及小型液压动力回路的转角位置，用来规避直线布管无法绕开的设备、建筑结构障碍，同时保障管路内部介质的顺畅流通，减少转角处的流阻损耗。和普通直连式弯头不同，这款构件同时做了两种接口形式的适配，一端采用标准法兰盘连接结构，盘面上均匀分布的螺栓孔可以和对应通径的管路法兰、设备接口通过螺栓紧固实现密封连接，适合需要定期拆卸检修、管路压力等级稍高的布设场景；另一端采用承插式接口结构，可直接对接同外径的硬质管路，安装时无需额外加工法兰配对结构，适合管线末端或者空间局促、无法预留法兰安装操作空间的位置。

　　从结构设计逻辑来看，这款弯头的弯曲弧度采用了大曲率半径的过渡设计，没有采用直角急弯的结构，主要是为了降低介质流经转角时的局部阻力，避免输送含固体颗粒的介质时在转角处形成淤积，同时也能减少高速流体对管壁的冲蚀磨损，延长构件的实际使用寿命。法兰盘的厚度、螺栓孔的中心距都遵循对应通径管路的通用安装标准，不需要单独定制配对法兰，现场安装时可以直接和现有标准件适配，降低现场施工的适配成本。悬挂连接的结构部分，在弯头的背部设置了带安装孔的固定支耳，支耳和弯头本体采用一体化成型结构，不需要额外焊接固定支架，安装时可以直接通过支耳上的安装孔将整个弯头构件固定在墙面、设备机架或者管廊支架上，分担管路接口处的承重载荷，避免管路长期运行过程中因为自重、介质重量或者管路振动导致接口处出现渗漏、松脱的问题。

　　实际安装过程中需要注意几个边界尺寸要求：法兰端的安装操作空间需要预留出足够的螺栓紧固空间，也就是法兰盘外径向外至少留出单根螺栓长度加扳手操作的空间，避免现场安装时螺栓无法穿入或者紧固工具没有操作空间；承插端的插入深度需要和管路的插入深度匹配，安装前要确认管路端面的平整度，避免插入后出现偏斜导致密封失效；背部悬挂支耳的安装孔中心到弯头本体的中心距是固定的，固定支架的安装位置需要提前和这个尺寸对齐，避免强行装配导致构件产生内应力，长期运行过程中出现应力开裂的问题。另外弯头本体的壁厚是根据常规公称压力等级设计的，能够满足常规低压流体输送的压力要求，如果用于高压、腐蚀性介质输送场景，还需要核对材质和壁厚的适配性，不过这款构件的三维模型已经把所有安装接口的尺寸、安装孔位的相对位置都做了精准还原，结构设计人员在做管路布设的时候，可以直接把这个模型调入装配体，提前核对管路走向、安装空间以及和周边设备的干涉情况，减少现场安装时才发现尺寸不匹配、空间不足的问题。

　　很多刚入行的结构设计人员在做管路布设的时候，经常会忽略弯头支耳的承重作用，只考虑管路的连接尺寸，最后安装的时候才发现弯头位置没有固定支撑，运行过程中管路振动导致接口渗漏，这款构件把悬挂固定结构和弯头本体做了一体化设计，刚好解决了这个现场常见的问题，不需要设计人员再单独设计固定支架，直接利用构件自带的支耳就能完成固定，既减少了设计工作量，也能提升现场安装的效率。另外法兰端的密封面采用了突面结构，是管路连接里最常用的密封面形式，适配常规的非金属垫片，安装时不需要特殊的密封件，现场备件采购也很方便，不会出现因为密封件特殊导致后期维护困难的问题。承插端的外壁做了轻微的倒角处理，安装时管路更容易插入，不会因为管口边缘的毛刺导致插入困难或者划伤密封件，这些细节结构都是从实际安装的便利性出发做的设计，没有多余的冗余结构，完全服务于实际安装和使用的需求。
