带支撑底座的卧式圆筒安装支座结构

　　这类带双斜撑的卧式圆筒支座，在工业现场的管路布设、小型回转部件承载场景里应用十分普遍，不少低压流体输送管线的中间承重段、小型辊轴组件的固定端，都会用到同结构形式的支撑件。从实际使用场景来看，它既可以作为独立的管线支撑座固定在设备机架、混凝土基础面上，也能作为小型设备的内置承载结构，承托水平布置的筒状功能部件，比如小型除尘设备的导流筒、换热单元的旁通管段，都能通过这类支座实现稳定固定。

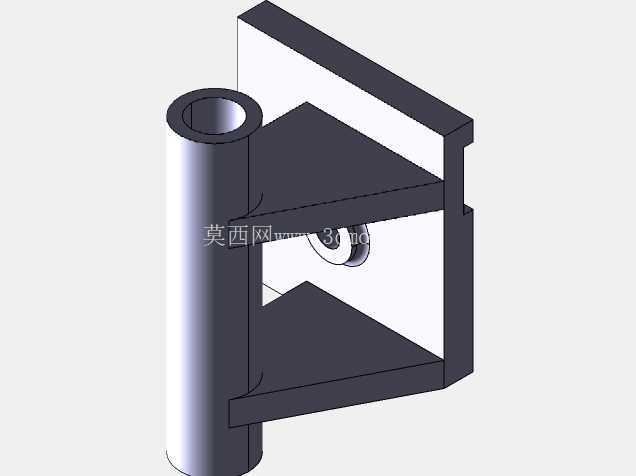

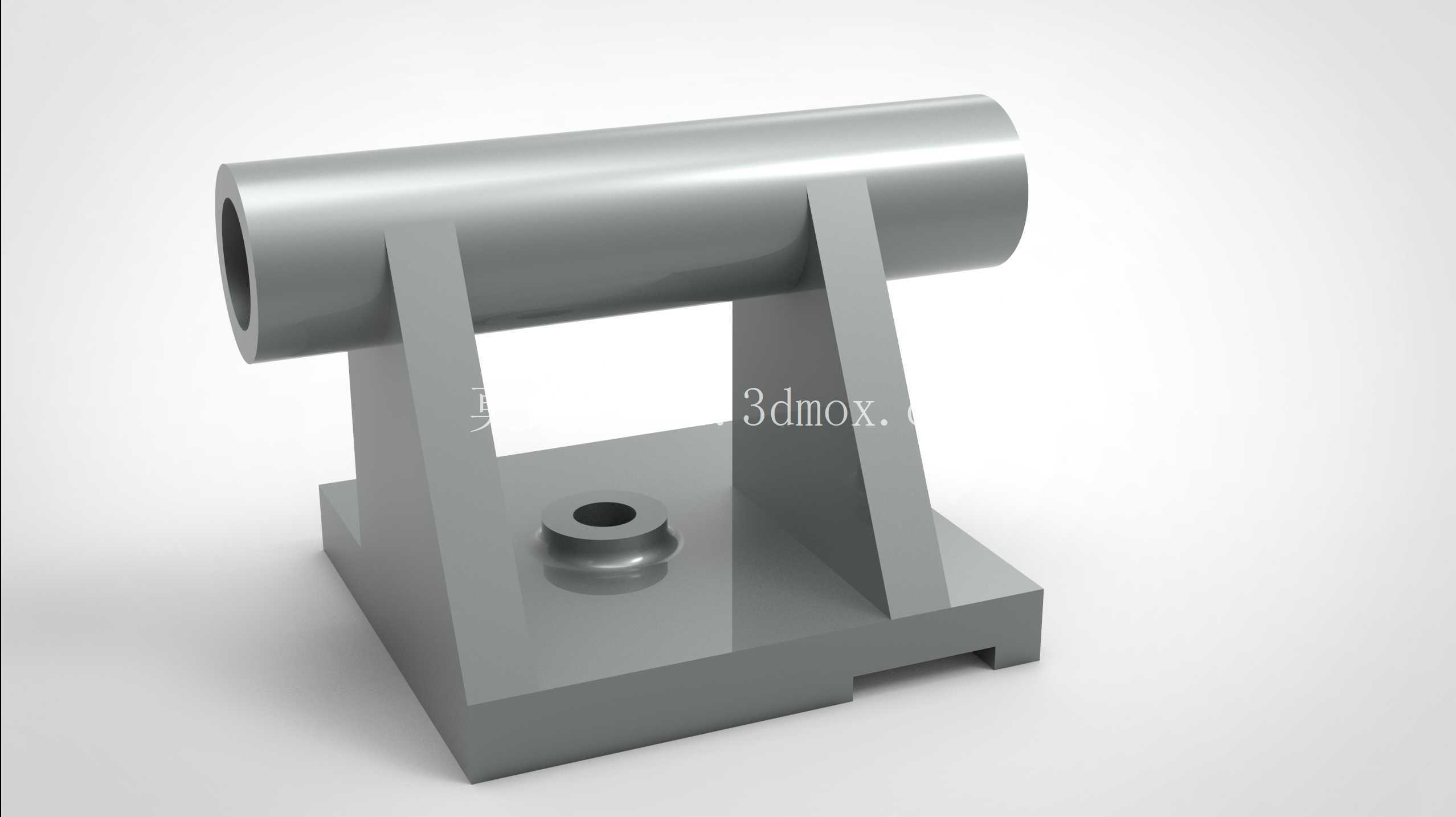

　　从功能特性上看，这个结构的核心作用是把卧式圆筒部件的载荷均匀传递到底部安装面，两块对称布置的斜向支撑板，刚好对应圆筒的下部受力点，相比单块竖板支撑，斜撑结构能把圆筒的径向载荷分解为垂直向下的压力和沿支撑板方向的分力，大幅降低支撑焊缝或者连接位置的应力集中，避免长期受载后出现支撑变形。底座采用带缺角的方形平板结构，平板上预留的沉头安装孔，既可以穿装螺栓实现和基础面的刚性固定，沉孔结构还能把螺栓头完全埋入板面以下，不会出现螺栓头突出干涉其他部件安装的问题，底座边缘的缺角设计，是为了适配安装面上的凸起定位销或者相邻部件的避让需求，不用额外做切割加工就能完成对位安装。

　　设计这类支撑结构的时候，首先要确认被支撑圆筒的外径尺寸，两个斜撑板的顶部圆弧面要和圆筒外圆完全贴合，贴合面的角度要控制在120度包角范围，包角太小会导致支撑接触应力过大，容易硌伤筒壁，包角太大则会增加不必要的加工量，还会给焊接装配带来对位难度。斜撑板的厚度要根据承载的圆筒重量、运行时的振动载荷来核算，一般静态承载下，撑板厚度取圆筒壁厚的1.2到1.5倍就能满足强度要求，如果是有振动的工况，比如承托带转动部件的筒状组件，撑板厚度还要适当增加，同时在撑板和圆筒、撑板和底座的连接位置增加三角加强筋，进一步提升结构刚性。底座的尺寸边界要根据安装面的预留空间确定，一般底座的单边宽度要超出斜撑板外侧30毫米以上，预留足够的螺栓安装操作空间，安装孔的中心距要匹配现场基础的预埋螺栓孔位，避免出现安装对位偏差。

　　实际建模的时候，要先确定圆筒的中心高度，这个高度直接决定了斜撑板的竖直方向尺寸，中心高度要满足圆筒底部和底座上表面之间预留足够的管线连接、部件安装空间，不能让圆筒和底座上的其他固定件产生干涉。斜撑板的倾斜角度一般取45度到60度之间，角度过小会导致撑板水平方向占用空间过大，角度过大则会降低支撑的稳定性，抗侧向载荷的能力会明显下降。底座上的沉头孔深度要和所选螺栓的头部高度匹配，保证螺栓拧紧后头部不高出底座平面，底座的下表面要做平面度处理，避免安装后出现支座倾斜，导致被支撑的圆筒出现同轴度偏差。另外还要注意，圆筒的一端是带内孔的通孔结构，建模时要保证内孔的同轴度，和外部支撑结构的中心对齐，避免后续装配管路或者轴类部件时出现卡滞。

　　这类结构在加工的时候，一般是先切割出底座平板、两块斜撑板的坯料，然后在斜撑板顶部加工出和圆筒外径匹配的圆弧面，再把斜撑板对称焊接在底座上，最后把圆筒和斜撑板焊接固定，焊接时要采用对称焊接的顺序，避免焊接变形导致圆筒轴线偏移。如果是用于有防腐要求的工况，焊接完成后还要做整体喷砂、喷塑处理，提升结构的耐腐蚀能力。在设备选型配套的时候，要提前核算支座的承载能力，根据被支撑部件的总重量、运行时的动载系数，选择对应板厚的结构，避免长期使用后出现支撑变形，影响设备的正常运行。
