发动机曲柄连杆机构练习构件结构设计

　　在往复式动力机械的传动链路里，这类曲柄连杆组合构件是完成运动形式转换的核心载体，日常接触的小型内燃机组、低压往复泵、台式冲剪设备的动力端，都能看到同结构原理的构件在持续工作，它的核心作用是把活塞端的直线往复作用力，平稳转化为曲轴端的旋转扭矩输出，反过来也能在压缩机类设备里，把旋转运动转化为柱塞的直线压送动作。

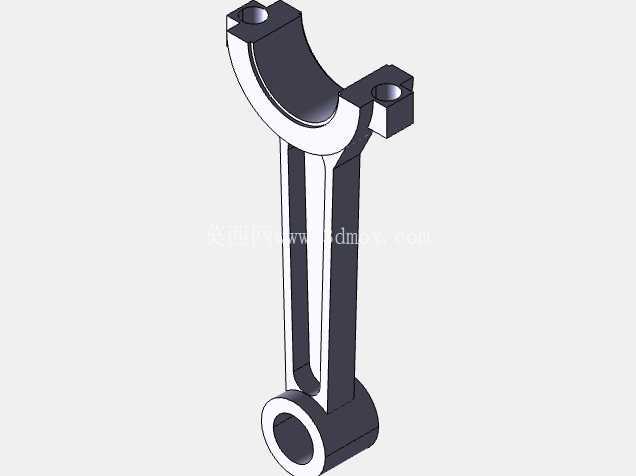

　　从结构细节来看，构件上端的分叉式半圆弧抱箍结构，是用来和活塞销或者十字头销轴做配合的，两个带通孔的凸台是用来安装锁紧螺栓的，装配时需要保证两个螺栓孔的同轴度误差控制在0.02mm以内，避免抱箍锁紧后出现偏载，导致销轴局部磨损过快。抱箍的内圆弧面需要和销轴外圆做适配研磨，接触面积要达到整个配合面的75%以上，才能保证载荷均匀传递，不会出现应力集中导致的抱箍开裂。中间的长条形杆身采用了工字形截面设计，这种截面在同等材料用量的前提下，能获得更高的抗弯截面模量，有效抵消构件在高速往复运动时产生的侧向弯曲应力，杆身两侧的减重凹槽不是随意开设的，凹槽的深度和过渡圆角都经过受力校核，避免在交变载荷作用下出现应力集中点，长期运行产生疲劳裂纹。下端的整圆轴套结构是和曲轴的曲柄销配合的部位，轴套内孔需要压装耐磨铜套或者开设油槽储存润滑脂，保证转动副在高速运转时能形成稳定油膜，降低摩擦损耗。

　　做这类构件的三维建模时，首先要确定三个配合部位的中心距，这个尺寸直接决定了动力端的行程参数，一旦中心距出现偏差，会导致活塞运行到上止点时碰撞气缸盖，或者下止点时行程不足，压缩比达不到设计要求。上端抱箍的开合间隙要预留合理范围，间隙太小会导致螺栓锁紧后抱箍无法完全抱紧销轴，出现配合松动；间隙太大则会让螺栓承受额外的弯曲载荷，容易出现螺栓断裂故障。杆身和上下两端连接部位的过渡圆角不能做的太小，工程实际里很多连杆断裂故障，都是因为过渡圆角加工不到位，应力集中导致的疲劳失效。下端轴套的端面要和杆身中心线保持垂直，垂直度误差超差的话，装配后会出现轴套偏磨，运转时产生异常振动和噪音。

　　实际装配场景中，这类构件安装时要先检查上下两个配合孔的平行度，把构件放在标准检验平板上用百分表打表检测，平行度超差的零件不能强行装配，否则会导致整个传动机构运行阻力增大，磨损速度成倍提升。上端抱箍的螺栓要按照规定扭矩对角分次拧紧，不能一次把单侧螺栓拧死，避免抱箍出现偏斜，抱紧销轴后出现卡滞。下端轴套和曲柄销配合时，要保证配合间隙在设计要求范围内，间隙过大会产生冲击载荷，间隙过小会出现润滑不良烧轴的故障。日常设备维护中，这类构件是重点检查对象，每次设备大修都要检测杆身有没有出现变形，配合面有没有出现异常磨损，螺栓有没有出现拉长或者裂纹，一旦发现缺陷就要及时更换，避免运行过程中构件断裂，打坏整个动力腔的其他零件，造成严重的设备事故。建模过程中还要考虑零件的加工工艺性，比如杆身的凹槽要选用合适的铣刀半径，避免出现加工时无法清根的问题，各个孔的端面要预留加工余量，方便后续铣削加工保证配合面的精度。
