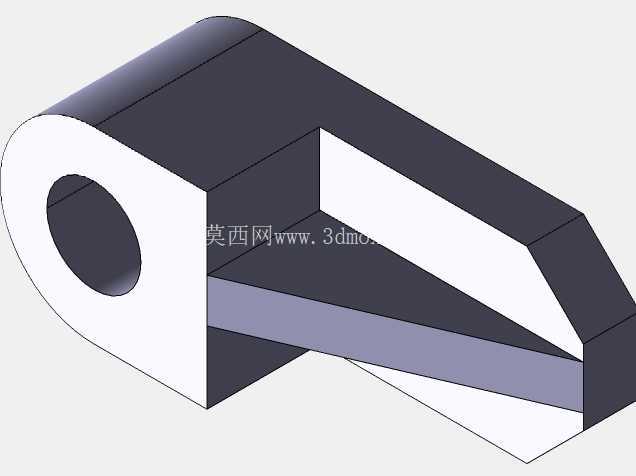

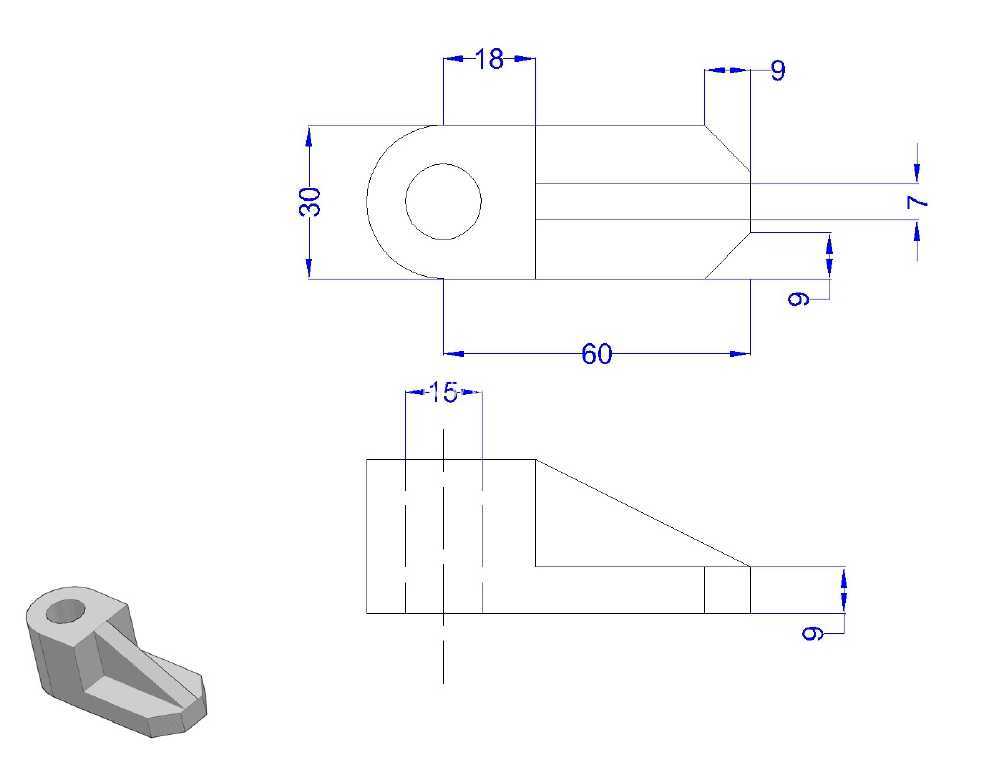

CATIA练习用斜座带孔支撑结构零件

　　该支撑类零件属于机械结构中常见的连接承载构件，日常多应用在小型工装夹具、非标自动化设备的辅助支撑工位，以及教学实训场景中的结构设计练习案例中。从实际使用场景来看，这类带单侧通孔的斜向支撑件，通常用来完成两个存在夹角的安装面之间的载荷传递，一端的通孔可穿入销轴或紧固螺栓，与机架上的铰接座形成可转动或刚性固定的连接结构，另一端的平直端面可通过螺栓锁紧在需要支撑的功能部件上，比如小型检测设备的探头安装支架、输送线侧边的挡料构件安装座，都能见到这类结构的变体。

　　从功能特性上看，零件主体采用L型斜筋过渡的结构形式，没有多余的冗余设计，在保证结构刚性的前提下尽可能压缩了整体重量，避免不必要的材料浪费。单侧的通孔做了等直径设计，孔壁与端面保持垂直公差，能保证销轴穿入后不会出现偏载卡滞的问题，斜向连接的筋板从通孔端一直延伸到平直安装端的最外侧，形成完整的力传递路径，当安装端承受垂直方向的载荷时，筋板可以将载荷均匀分散到通孔周边的实体区域，避免局部应力集中导致的零件变形或断裂。零件的所有外棱边都做了微小的倒角处理，既可以消除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳性能。

　　设计这类零件的时候，首先要明确两端的安装边界条件：通孔端的铰接中心到安装端面的垂直距离、水平距离是核心尺寸，直接决定了支撑件的安装位置是否匹配整体设备的布局；通孔的内径尺寸需要匹配所选用的销轴或螺栓直径，通常会按照基孔制的公差要求预留合适的配合间隙，保证装配顺畅；安装端的端面需要保证足够的平面度，避免锁紧后零件出现倾斜，影响支撑精度。斜筋的厚度设计需要结合实际承载需求计算，不能过薄导致刚性不足，也不能过厚增加不必要的重量和材料成本，筋板与两侧壁的连接处采用圆弧过渡，进一步分散应力。在建模过程中，需要先绘制主体的截面轮廓，通过拉伸生成基础实体，再对通孔位置进行切除，最后添加倒角和过渡圆角特征，整个建模逻辑遵循从整体到局部的顺序，先保证核心安装尺寸的准确性，再完善细节特征，这类练习模型可以帮助初学者快速掌握草图约束、拉伸切除、特征倒角等基础建模命令的使用，理解机械结构中力传递路径的设计逻辑。

　　从安装边界来看，零件的通孔端外圆直径决定了铰接位置的最小安装空间，需要保证周边有足够的避让空间，不会和相邻的构件发生运动干涉；安装端的外形尺寸决定了其在安装面上的占用面积，布置安装螺栓孔的时候需要预留足够的扳手操作空间，斜筋的倾斜角度决定了整个支撑件的外伸范围，在整体设备布局时需要提前核算，避免和其他运动部件发生碰撞。这类零件通常采用45号钢或者铝合金材质加工，根据使用场景的载荷大小选择合适的材料，载荷较大的场景选用钢材并做调质处理提升强度，载荷较轻且有轻量化需求的场景可以选用铝合金做阳极氧化处理，提升表面耐腐蚀性。
