带加强筋角向连接支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871120
  • 带加强筋角向连接支座结构设计

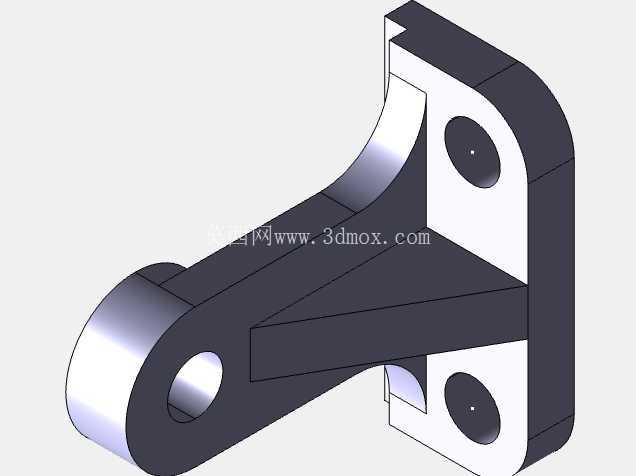

  这类带加强筋的角向连接支座,在工业自动化输送线、小型工装夹具的机架拼接场景中应用十分广泛,主要承担垂直安装面与水平伸出端的载荷传递作用,避免两个正交安装面的连接部位因交变载荷出现应力集中断裂的问题。从结构功能来看,支座竖直端设置的两个同轴安装孔,用于通过螺栓或定位销将整个支座固定在设备的立式安装基准面上,孔位周边做了沉台设计,既可以容纳螺栓头避免安装后突出干涉,也能增加孔位周边的材料厚度,提升螺栓预紧时的局部抗压能力,防止长期受振后安装孔出现滑牙、压溃的问题。水平伸出端的通孔为铰接配合孔,主要用于连接摆臂、连杆类活动构件,孔内壁的加工精度通常需要达到H7级公差,配合铜套或滚针轴承使用时,能够降低铰接部位的转动磨损,延长构件的往复运动寿命。

  设计这类支座时,首先要确定两个安装方向的载荷边界:竖直安装面的孔距需要匹配设备安装基准面的预留孔位,通常两个安装孔的中心距要大于水平伸出端铰接孔直径的1.5倍,保证固定后的支座不会出现倾覆力矩过大的问题;水平伸出端的悬臂长度需要根据实际连接构件的运动行程确定,要预留足够的转动避让空间,避免摆臂运动时与竖直安装面发生剐蹭。中间的三角加强筋是整个结构的核心受力部位,筋板的厚度通常取支座主体壁厚的0.8-1倍,筋板与竖直壁、水平臂的交接处全部做圆角过渡,圆角半径不小于壁厚的0.3倍,能够有效分散悬臂载荷带来的拉应力,避免直角交接处出现应力集中导致的开裂问题。

  从安装边界来看,这类支座的整体外轮廓需要适配安装空间的尺寸限制,竖直安装面的背面为全平面设计,安装时能够完全贴合设备基准面,不需要额外加工避让槽;水平臂的外圆端面做了倒角处理,装配铰接轴时能够起到导向作用,降低装配难度。支座的所有外露棱边都做了小倒角去毛刺处理,既避免装配时划伤操作人员,也能减少零件搬运过程中的磕碰损伤。在实际选型应用时,需要根据铰接端承受的径向载荷大小调整主体壁厚,如果是用于重载冲击的工况,还可以在加强筋的侧面增设辅助筋条,进一步提升结构的抗扭刚度;如果是轻载高速的运动场景,可以在非受力区域做适当的减重挖槽,降低整个运动副的惯量,提升机构的响应速度。这类支座通常采用45号钢或铝合金加工制作,钢制件表面做发黑或镀锌处理提升防锈能力,铝合金件做阳极氧化处理,在保证结构强度的同时兼顾轻量化需求,能够适配不同工况下的使用要求。
