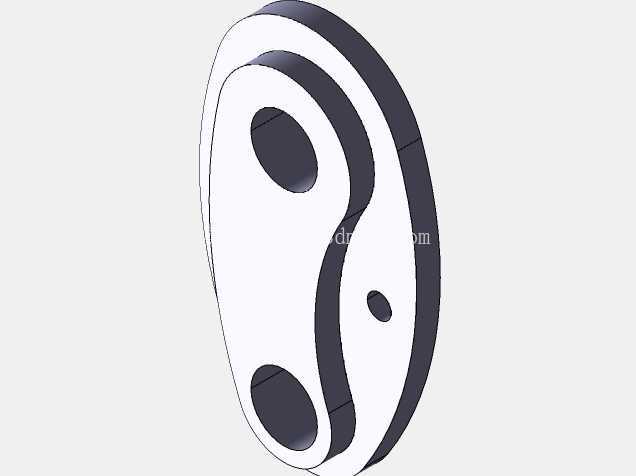

三角带孔安装固定连接垫片结构

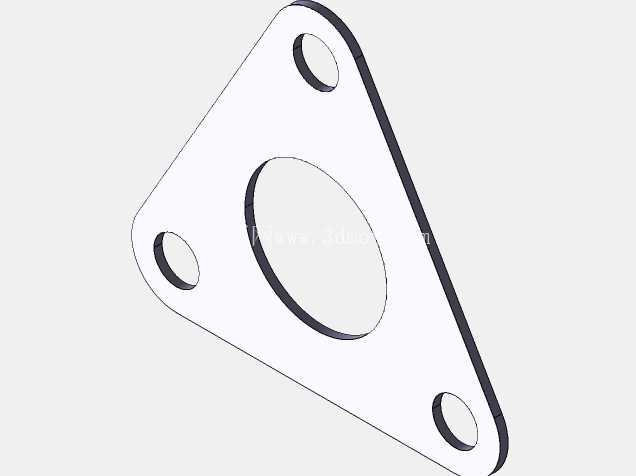

　　这类三角构型的带孔垫片，常应用在小空间管路连接、电气组件安装、小型动力部件的固定场景中，区别于常规圆形平垫片，其非对称的三角轮廓能适配安装面空间受限的工况，在三个角点位置预留的通孔，可配合螺栓完成三点式固定，相比两点固定拥有更优的抗扭转性能，不会在设备长期运行产生的振动下出现绕固定轴偏转的问题。中间位置的大尺寸通孔，主要作用是为穿过安装面的管路、接线柱或者传动轴提供避让空间，同时也能在部分密封场景中配合密封胶圈，完成结合面的静密封，阻断流体或者粉尘从安装间隙渗漏。

　　从结构设计逻辑来看，整体采用等厚薄板构型，厚度根据实际安装场景的承压需求选定，常规工况下厚度范围在1.5mm到3mm之间，板材可根据使用环境选用冷轧钢板、不锈钢板或者硬质绝缘板材，三个安装孔的中心距严格匹配被固定件的安装孔位公差，孔边做了小尺寸倒角处理，既可以去除冲压加工产生的毛刺，避免安装时割伤操作人员或者损坏配套密封件，也能引导螺栓顺利穿入孔位，降低装配对位的难度。三角轮廓的斜边做了圆弧过渡处理，没有尖锐的直角结构，一方面能减少板材在冲压成型时的应力集中，避免长期受载后出现边角开裂的问题，另一方面也能缩小整体安装占用的空间，在狭小的设备内腔中不会和周边其他零部件产生运动干涉。

　　安装边界方面，三个安装孔的中心连线构成的三角形外接圆直径，决定了该垫片的最小安装平面尺寸，安装时需要保证固定面的平面度公差在0.1mm以内，避免垫片安装后出现翘曲，导致固定预紧力分布不均，影响连接可靠性或者密封性能。这类垫片在实际使用中，不需要额外加工定位结构，依靠三个螺栓的预紧力即可完成完全定位，相比异形定制的安装支架，其加工工艺更简单，仅需要通过冲压落料、冲孔两道工序即可完成批量生产，加工成本更低，生产效率更高，在小功率电源模块、小型气动元件、车用传感器的安装固定场景中应用十分广泛。

　　设计这类垫片时，需要重点核算三个安装孔的位置度公差，通常位置度公差控制在Φ0.05mm以内，保证和配套部件的孔位完全对齐，避免强行装配产生的内应力；中间大孔的直径需要比穿过的部件外径大0.5mm到1mm，预留足够的装配间隙，避免因加工误差导致部件无法穿过，同时也能补偿设备运行时产生的微小热胀冷缩变形，防止部件和垫片孔边出现卡滞。垫片的表面处理根据使用环境选定，普通室内干燥环境可采用镀锌钝化处理提升防锈能力，户外或者腐蚀环境下可采用不锈钢材质或者做喷塑、达克罗处理，绝缘场景下则选用环氧玻纤板或者尼龙板材加工，满足不同工况的使用需求。在实际装配过程中，三个固定螺栓需要按照对角线顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免单侧预紧力过大导致垫片变形，影响连接的稳定性；如果用于密封场景，需要在垫片两侧贴合面均匀涂抹适配的密封胶，或者加装对应尺寸的橡胶密封垫，保证结合面的密封效果，避免出现渗漏问题。
