带防护笼的工业检修照明组件结构设计

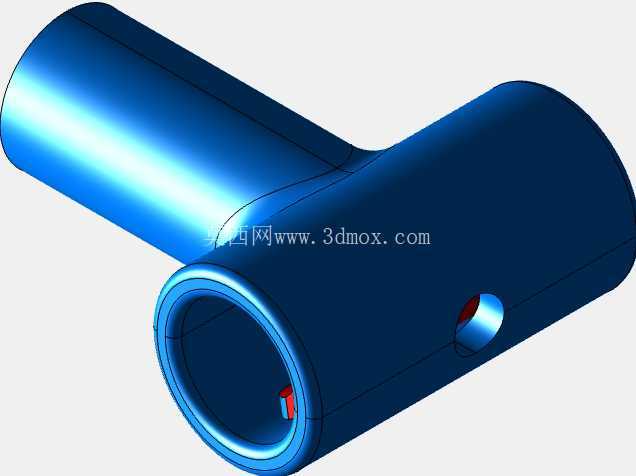

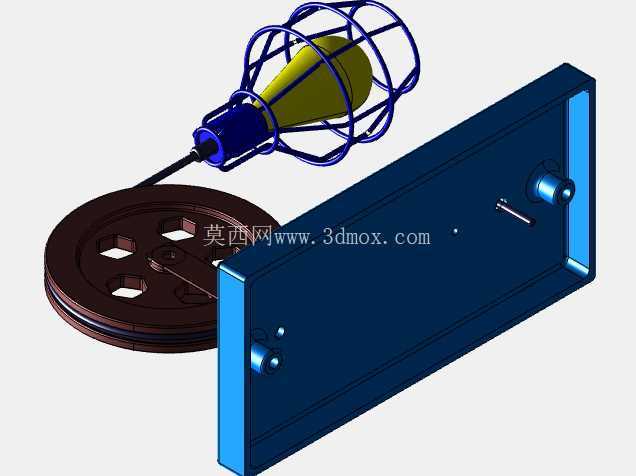

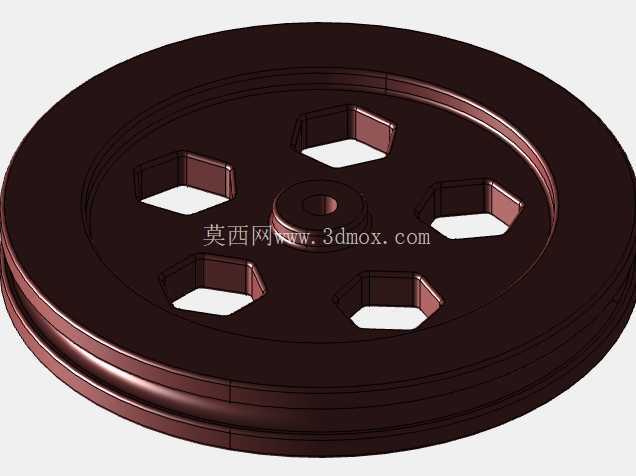

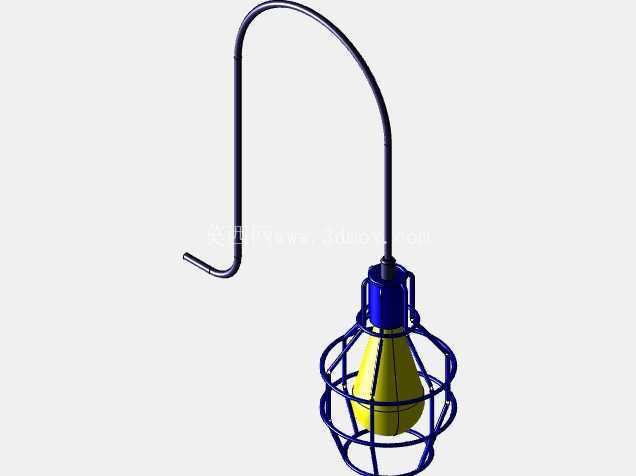

　　这套带防护笼的工业检修照明组件，主要面向车间设备维保、狭小空间作业、户外临时施工等需要移动照明的场景，解决传统手持照明灯易磕碰损坏、线缆收纳混乱、放置不稳的实际痛点。从结构组成来看，整套组件分为带防护结构的灯头、可收卷线缆的绕线盘、以及可固定安装的基座三个核心部分，各部分的配合尺寸经过反复校核，能适配多数工业场景的安装与使用需求。灯头部分采用金属笼式防护结构，防护笼的筋条采用圆弧过渡设计，没有尖锐棱角，既可以在灯头意外掉落、磕碰时缓冲冲击力，保护内部的发光部件，也能避免作业人员误触高温灯体造成烫伤，防护笼的网格间隙控制在12mm以内，既不会遮挡光线造成照明区域出现明显暗斑，也能阻挡较大的异物直接撞击灯体。

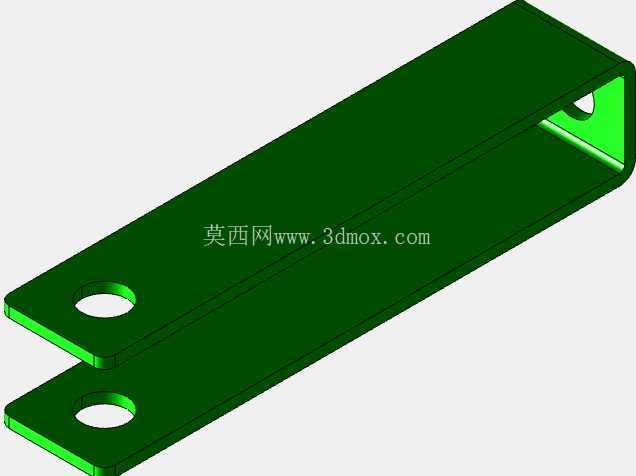

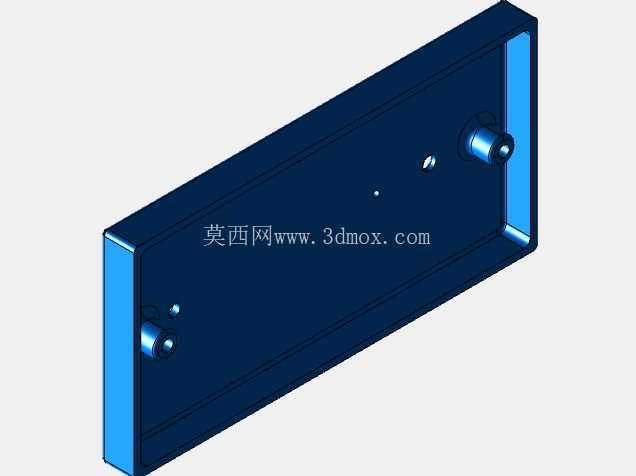

　　灯头尾部设计了防滑橡胶握柄，握柄表面做了环形防滑纹理，即便手上沾有机油、切削液也能稳定握持，握柄与线缆连接处做了防弯折的弹簧护套，能承受上万次的弯折拉扯，避免线缆根部断裂导致的接触不良问题。绕线盘部分采用双层叠式结构，盘体边缘做了加高挡边，能容纳15米长度的橡套线缆，绕线盘中心的转轴采用阻尼结构，收放线时可以随时停在任意长度，不会出现线缆自动回缩或者松脱散乱的问题，绕线盘侧面设计了手摇式收线柄，不用时可以折叠贴合在盘体侧面，避免突出的柄部勾挂周边物件，盘体上还预留了线缆卡扣，收线完成后可以将插头固定在卡扣位置，避免线缆端头垂落晃动。基座部分采用薄钢板折弯焊接成型，整体为长条形盒状结构，侧面预留了两个快插式接线端子，不用时可以将灯头的插头插在端子上实现固定收纳，基座背面设计了四个壁挂安装孔，孔位间距符合通用五金件的安装标准，可以直接固定在墙面、设备侧壁或者检修工位的立柱上，基座的边角都做了倒钝处理，安装时不会划伤作业人员的手部。设计过程中，首先考虑的是工业场景的粗暴使用工况，所有结构件的壁厚都做了冗余设计，防护笼采用直径4mm的金属丝弯折成型，绕线盘的盘体厚度达到3mm，即便从1.2米的工作高度意外跌落，也不会出现结构变形、部件碎裂的问题。

　　其次考虑了使用的便利性，灯头的重量控制在300g以内，长时间手持作业不会产生明显的酸胀感，绕线盘的转动阻尼经过多轮调试，既不会因为阻尼太小导致线缆松脱，也不会因为阻尼太大造成收放线费力。安装边界方面，基座的整体长度为280mm，宽度为80mm，厚度为35mm，安装时需要预留的最小空间为300mm100mm50mm，壁挂安装时采用M6的膨胀螺栓即可固定，能承受整套组件满线缆状态下的总重量。灯头的最大直径为65mm，防护笼的长度为120mm，在狭小的设备腔体内部作业时，可以轻松穿过直径80mm的设备检修孔，不会出现卡滞问题。

　　线缆采用耐油橡套材质，外层护套可以耐受常见的机油、切削液、弱酸碱的腐蚀，在车间地面拖拽时也不容易被尖锐的金属切屑划破。整套结构没有采用复杂的异形曲面，所有零部件都可以通过常规的冲压、弯折、焊接工艺加工成型，加工成本可控，后期维护时如果灯头损坏，可以直接插拔更换，不需要拆解整个基座或者绕线盘，维护效率较高。在实际使用中，这套组件既可以固定在工位旁作为常态化的临时检修照明，也可以将绕线盘从基座上取下，拖拽到距离电源较远的设备旁进行移动照明，防护笼的结构也允许灯头直接放置在地面或者设备表面，不需要额外的支架支撑，解放作业人员的双手进行检修操作。绕线盘的结构设计还考虑了线缆的散热问题，盘体上预留了四个对称的通风孔，长时间通电使用时，线缆产生的热量可以通过通风孔散出，避免线缆积热老化，延长整套组件的使用寿命。灯头与线缆的连接部位采用密封结构，能达到IP54的防护等级，可以在有少量飞溅液体、粉尘的车间环境下正常使用，不会因为进水进尘导致短路故障。
