带防滑凸缘的星形手拧调节旋钮结构

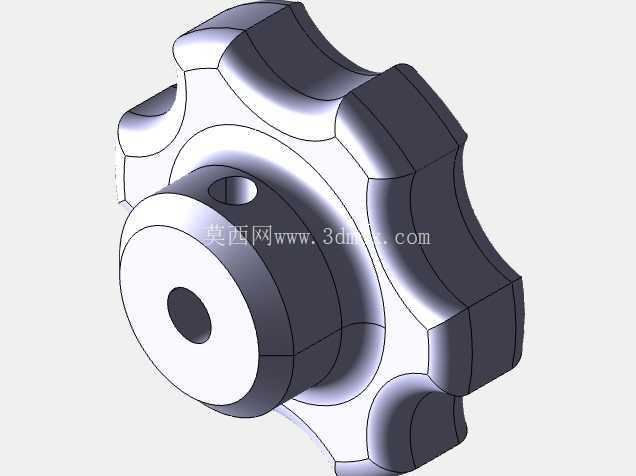

　　从结构设计逻辑来看，这个旋钮的主体分为两个功能段，外侧的握持段采用了六处均匀分布的圆弧凸缘造型，每一处凸缘的边缘都做了大圆角过渡处理，没有尖锐的棱角，操作人员长时间拧动的时候不会硌伤手掌，凸缘之间的内凹弧面刚好能贴合指腹的轮廓，不管是戴劳保手套操作还是徒手操作，都能获得足够的摩擦力，不会因为手上沾了少量切削液、润滑油就出现打滑的情况。内侧的轴段是功能安装段，中心设计了贯通的安装孔，孔壁上预留了径向的顶丝孔，安装的时候可以直接把旋钮套在对应的调节轴、阀杆上，拧入紧定螺钉就能完成固定，不需要额外做键连接或者过盈配合，安装和后期拆卸维护都十分方便，轴段的端面做了平整的止口设计，当旋钮拧到锁紧位置时，这个端面可以和被锁紧的部件表面完全贴合，保证锁紧状态下不会出现偏斜，受力均匀不会压伤被接触的工件表面。这类带周向凸缘的星形手拧旋钮，是工业设备里十分常见的手动操作件，日常在小型试验台架、工装夹具的锁紧工位、流体管路的手动调节阀、检测设备的微调机构上都能见到它的身影，核心作用是让操作人员无需借助扳手等额外工具，仅靠手部施力就能完成部件的锁紧、位置微调、行程限位等操作，相比普通的滚花旋钮，它的凸缘结构能提供更大的施力力臂，同等手部握力下可以输出更大的锁紧扭矩，避免出现旋钮拧不紧、微调打滑的问题。

　　从安装边界的角度来说，这类旋钮的外径尺寸通常适配M4到M10规格的调节螺杆，整体轴向高度不会超过外径的二分之一，安装的时候不需要预留太大的操作空间，凸缘的外轮廓做了圆弧收边，即使安装位置旁边有其他的管线、小型零部件，转动的时候也不会勾挂线缆或者剐蹭周边部件，适合在布局紧凑的设备面板、工装台面上使用。在实际工况适配性上，这个结构的壁厚设计做了针对性优化，握持段的壁厚从凸缘顶部到轴段根部逐渐加厚，既保证了整体的结构强度，在施加最大锁紧扭矩的时候不会出现凸缘断裂、变形的问题，又不会因为整体过于厚重增加不必要的材料成本，日常使用中不管是频繁的微调操作，还是偶尔需要施加较大扭矩的锁紧操作，这个结构都能稳定胜任，不会因为长期受力出现开裂、滑牙的问题。

　　很多刚接触结构设计的工程师在做手动操作件的时候，容易忽略握持部分的人机工程设计，要么把旋钮外轮廓做成正多边形，棱角过于尖锐操作手感差，要么凸缘数量设计不合理，凸缘太少力臂不足拧不动，凸缘太多指腹没有合适的施力位置，而这个六凸缘的星形结构刚好平衡了施力效率和操作手感，每一次转动的施力角度刚好适配手腕的转动范围，不需要频繁换手就能完成全程的锁紧或者松开操作，在小扭矩的手动调节场景下，这种结构的操作效率比普通的圆形滚花旋钮要高出不少。另外这个结构的建模逻辑也很适合作为CAD入门练习案例，从中心轴段的拉伸凸台开始，到单个凸缘的草图绘制、倒圆角处理，再通过圆周阵列完成整体外轮廓的构建，最后完成中心孔、顶丝孔的切除，整个建模过程涵盖了基础的拉伸、阵列、切除、圆角等常用特征命令，能帮助初学者快速掌握回转类对称零件的建模思路，理解零件结构和实际功能之间的对应关系，避免出现建模只看外形不考虑实际使用需求的问题。

　　在实际选型替换的时候，只要确认安装轴的直径、所需的锁紧扭矩范围，就可以参照这个结构的尺寸比例调整对应参数，不管是用塑料注塑加工还是金属机加工，这个结构都有很好的工艺性，塑料件开模的时候没有倒扣结构，脱模十分方便，金属件加工的时候只需要在数控车床上完成轴段和外圆的粗加工，再通过加工中心铣出六个凸缘轮廓，最后做表面倒角处理就能完成加工，不需要复杂的工装或者特殊工艺，加工成本低，量产一致性好，这也是这类星形手拧旋钮能在各类工业设备上被广泛应用的核心原因。
