2x16字符型液晶显示模块结构设计

　　在嵌入式开发、小型工控终端、教学实验板这类场景里，字符型液晶显示模块是人机交互链路里最基础也最常用的输出部件，2x16规格的产品因为兼顾信息显示量与占用空间的平衡，几乎是入门级开发项目的标配外设。做这类模块的三维结构设计时，首先要考虑的是和通用主控板的安装适配性，不能只盯着显示面板本身的尺寸，要把PCB板边的固定孔、排针焊接位的避让空间全部算进安装边界里。

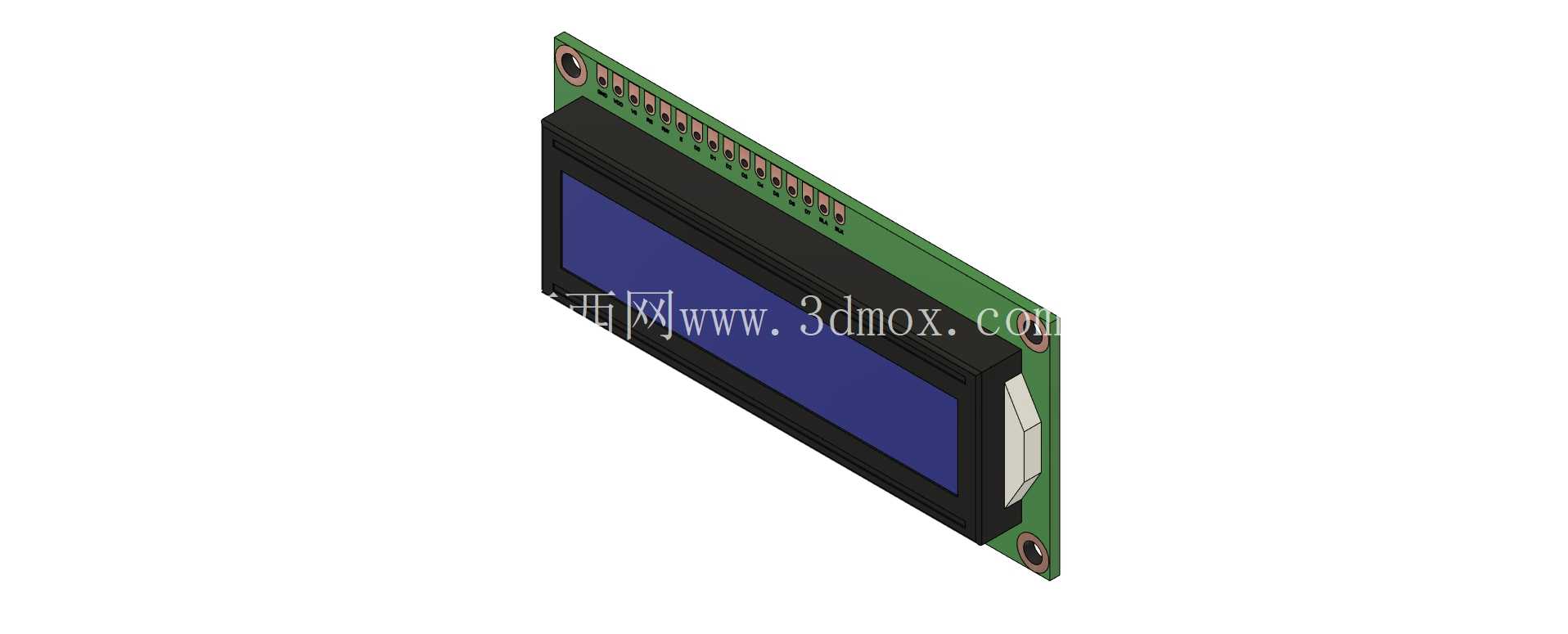

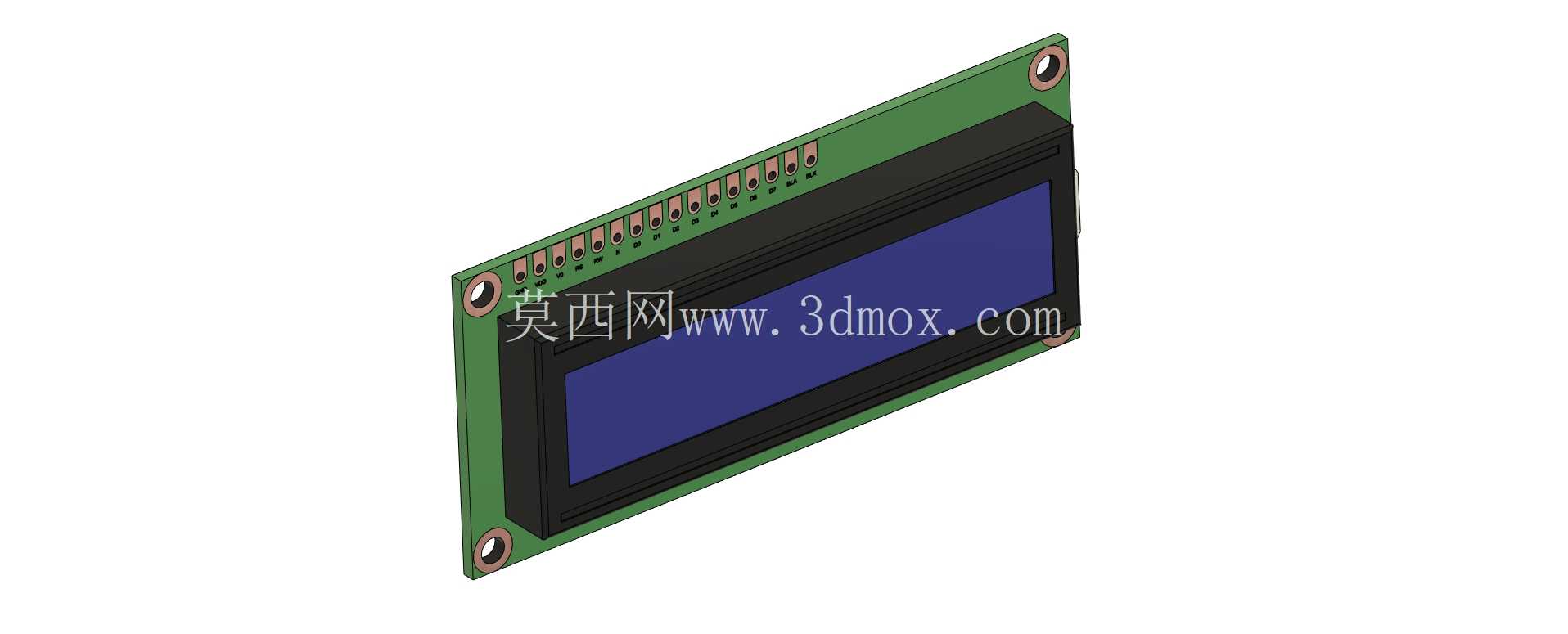

　　从实际使用的角度出发，这类显示屏的核心功能是输出两行、每行最多16个ASCII字符或自定义点阵内容，不需要承担图形渲染任务，所以结构设计上不需要为高分辨率驱动板预留额外空间，整体PCB可以做的非常紧凑。设计时首先要确定液晶视窗的位置，要保证蓝底白字的显示区域完全居中于黑色塑料面框，面框和PCB之间的卡扣位要做0.15mm的过盈配合，避免组装后面框出现松动翘起，同时要在液晶玻璃和PCB之间预留导电斑马条的压缩空间，压缩量控制在斑马条原始厚度的10%-15%，既保证导电接触可靠，又不会因为压力过大压裂玻璃基板。

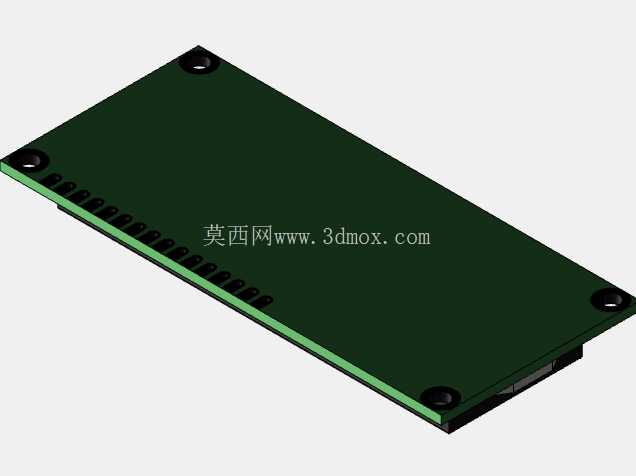

　　安装边界的尺寸设定要兼容行业通用的安装孔位，板边的四个固定孔采用3.2mm内径的金属化孔，孔中心到板边的距离统一为5mm，适配M3螺丝的安装需求，孔位周围3mm范围内不能布置过高的元器件，避免螺丝锁紧时和元件产生干涉。PCB一侧的16Pin排针座要布置在板长方向的短边，排针伸出PCB背面的长度控制在8mm，刚好能插入标准2.54mm间距的排母座，不会因为针脚过长导致安装时顶到主控板的其他元件，也不会因为针脚过短出现接触不良的问题。

　　背光部分的结构设计要考虑导光板的装配公差，导光板放在液晶玻璃背面，四周用黑色遮光胶条包裹，避免背光从侧面漏光影响显示对比度，LED背光灯珠布置在导光板的侧边，灯珠焊接位置要做0.2mm的下沉处理，保证灯珠发光面完全对准导光板的入光面，提升背光均匀度。模块侧面的对比度调节电位器要做半隐藏式设计，调节旋钮露出外壳1.5mm，既方便用户用小螺丝刀调节屏幕对比度，又不会因为旋钮突出过多在运输或组装过程中被误碰改变参数。

　　在实际项目选型时，这类2x16显示屏通常用在不需要复杂图形显示的场景，比如小型电源设备的参数显示、温湿度采集终端的数值输出、教学实验板的状态提示，结构设计时还要考虑不同使用环境的适配性，PCB表面做喷锡处理提升焊盘抗氧化能力，液晶面框的边角做R0.5mm的圆角处理，避免组装时划伤操作人员的手。设计过程中要反复核对各部件的装配间隙，液晶玻璃和塑料面框之间预留0.1mm的间隙，吸收不同温度下材料的热胀冷缩量，避免高温环境下面框挤压玻璃导致显示出现缺划问题。排针座的焊接位要做阻焊开窗偏移处理，避免波峰焊时焊锡流到相邻针脚造成短路，同时在排针座两侧增加定位柱，和主控板上的定位孔配合，减少焊接时的对位误差。

　　很多新手做这类外设的结构设计时，容易只关注外观造型忽略实际装配的公差累积，比如把固定孔位的公差设的太小，导致不同批次的PCB因为加工误差无法顺利安装到主控板上，或者把斑马条的压缩量算的过大，组装后液晶玻璃出现应力泛白的问题。实际建模时要把所有配合件的公差带考虑进去，塑料件的脱模斜度控制在1.5度，避免注塑生产时出现粘模问题，PCB的板厚统一采用1.6mm的标准厚度，和市面上绝大多数同规格产品的安装尺寸兼容，方便用户在旧设备维修时直接替换，不需要重新修改安装结构。另外还要考虑模块的整体厚度，从PCB背面到液晶面框表面的总厚度控制在12mm以内，满足紧凑型设备的内部空间要求，不会因为模块过厚导致设备外壳无法正常合拢。
