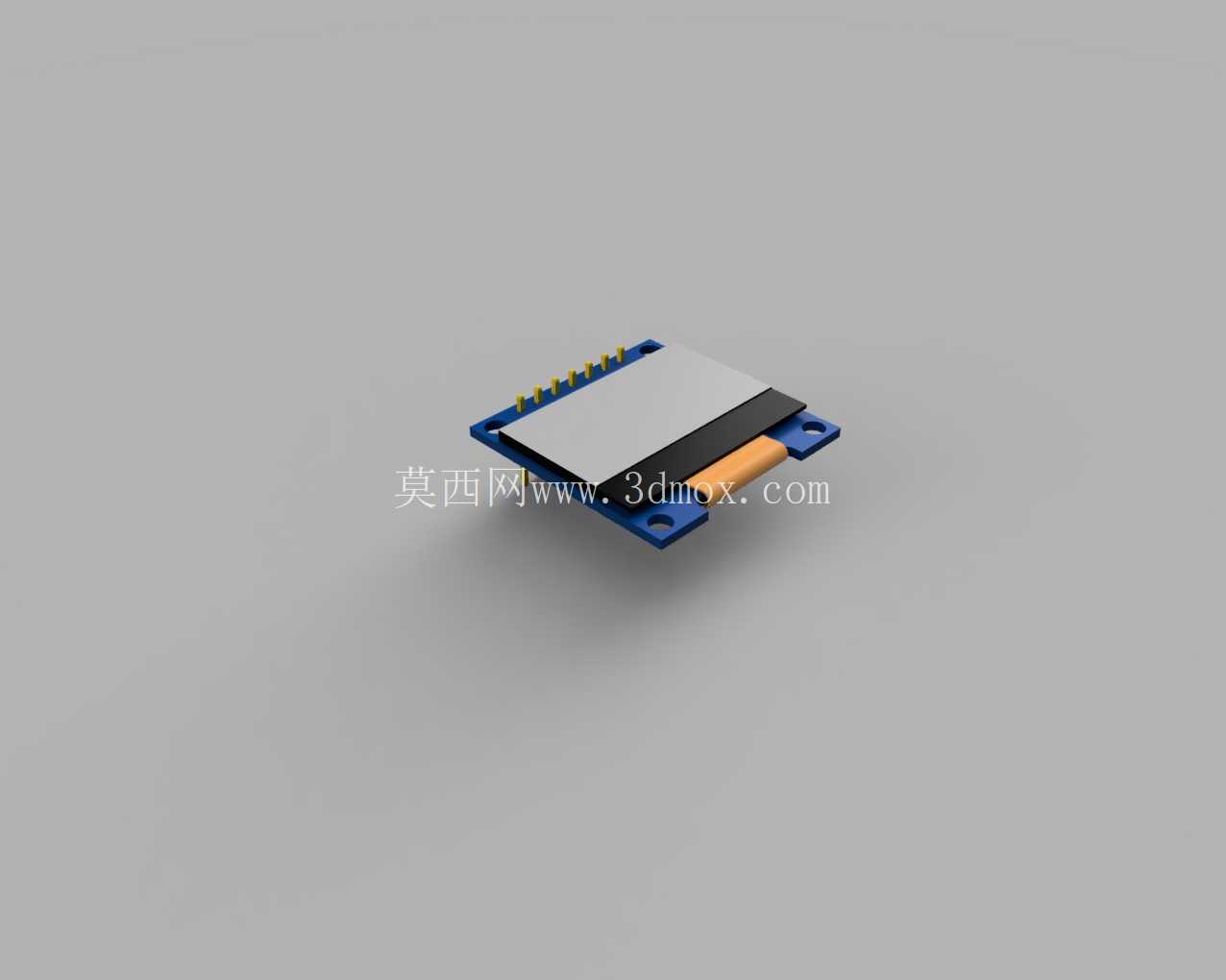

适配Arduino开发的0.96英寸OLED显示模组

　　在嵌入式开发、小型智能硬件原型搭建的场景里，显示模块是人机交互链路里不可或缺的组成部分，这款0.96英寸OLED显示模组，就是专门针对开源硬件开发场景优化的小型显示配件，日常做项目时经常会用到这类部件，不管是做环境监测终端的数值显示、小型机器人的状态反馈，还是DIY手持设备的信息输出，它都能适配绝大多数空间受限的安装场景。

　　从实际使用的角度来说，这类OLED屏和传统LCD屏最大的区别，是它不需要额外的背光层，每个像素点可以独立自发光，这就意味着在显示纯黑内容的时候像素完全不点亮，对比度远高于同尺寸的TFT LCD屏，哪怕是在光线较强的车间调试环境下，屏幕上的字符、简单图形也能清晰辨识，不会出现背光不均导致的局部内容看不清的问题。而且它的功耗控制表现更好，在电池供电的便携类项目里，能有效降低整机的待机功耗，延长设备的连续工作时长，这一点对于野外部署的小型传感节点来说尤为重要。

　　做结构设计的时候，首先要考虑的就是安装边界的适配问题，这款模组的PCB基板采用了对称式的固定孔设计，两个安装孔分布在屏幕出线端的两侧，孔位间距是按照通用开源硬件的安装标准做的，不管是直接叠装在Arduino控制板的扩展位上，还是通过铜柱固定在3D打印的设备外壳内部，都不需要额外做孔位的二次修改。屏幕的有效显示区域位于基板的中心位置，外围的黑边宽度控制得比较窄，在做外壳开窗设计的时候，只需要按照显示区域的外轮廓预留0.2mm的装配间隙，就能避免屏幕边缘被外壳边框遮挡，同时也不会留下过大的缝隙影响外观整体性。

　　接口部分的设计也充分考虑了开发阶段的接线便利性，排针引脚统一排布在基板的一侧，引脚定义完全兼容通用的I2C通信协议，只需要连接电源、地、时钟、数据四根线就能完成和主控板的通信，不需要占用过多的IO口资源，对于IO资源紧张的小型主控板来说非常友好。在建模的时候要特别注意排针的突出高度，常规的2.54mm间距排针焊接之后，引脚突出基板背面的高度大概在8mm左右，如果是做超薄外壳的设计，要么选用贴片式的排针座，要么在外壳对应位置预留避让槽，避免组装的时候排针顶到外壳内壁导致屏幕装不到位。

　　屏幕和PCB基板之间的连接采用了柔性排线压接的工艺，排线弯折区域位于屏幕背面的中部，在做内部结构布局的时候，要注意不要在排线的弯折路径上放置过高的元器件，避免长期挤压导致排线内部的铜箔断裂，影响屏幕的显示稳定性。屏幕表面的保护盖板是薄玻璃材质，装配的时候不能对屏幕中心区域施加过大的局部压力，不然很容易出现玻璃碎裂、显示花屏的问题，所以在设计屏幕压条的时候，压合位置要选在屏幕边缘的非显示区域，压力要均匀分布，不要单点受力。

　　从实际项目的选型经验来看，这类小尺寸OLED屏最适合用在不需要显示复杂彩色内容、只需要输出字符、简单图标、曲线数据的场景，比如小型温湿度记录仪的实时数值显示、智能小车的电量和速度显示、桌面小摆件的状态提示等等。它的驱动芯片是行业通用的型号，现有开源的驱动代码资源非常丰富，开发的时候不需要从零开始写驱动，只需要根据自己的主控平台做简单的引脚适配和参数调整，就能快速点亮屏幕，缩短项目的开发周期。

　　建模过程中还要注意屏幕的可视角度参数，这类OLED屏的可视角度接近180度，不需要像LCD屏那样特意调整屏幕的安装倾斜角度，哪怕是从侧面观察屏幕，也能清晰看到显示内容，所以在做设备结构设计的时候，可以把屏幕和设备面板做平行安装，不需要额外设计倾斜的安装座，能有效简化外壳的结构，减少模具开发的成本。另外屏幕的整体厚度非常薄，包括PCB基板在内的总厚度不到5mm，非常适合用在对厚度尺寸有严格要求的超薄类硬件产品里，不会因为显示模块的厚度占用过多的内部空间，给电池、主控板、传感器等其他部件留出足够的布局余量。

　　在做装配公差分析的时候，要考虑到PCB基板的生产公差，一般来说板厂的PCB加工公差在±0.1mm左右，安装孔的位置公差在±0.05mm以内，所以设计安装柱的时候，定位柱的直径要比安装孔直径小0.15mm左右，避免因为公差累积导致安装的时候孔位对不上，强行拧螺丝会导致PCB板变形，严重的话还会挤裂屏幕玻璃。另外屏幕的工作温度范围要匹配项目的使用场景，如果是用在户外低温环境下的设备，要确认屏幕的低温工作参数，避免温度过低的时候屏幕出现拖影、不显示的问题，不过常规的消费级、工业级小项目里，这款模组的温度适应能力完全能满足日常使用需求。
