家用小型木材气化反应炉结构设计

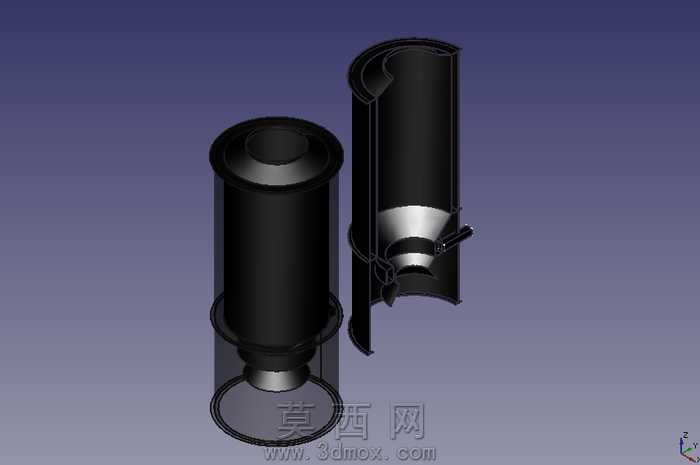

本作品为面向民用场景设计的小型木材气化炉三维模型，整体采用立式同轴套筒式结构布局，在三维建模过程中严格遵循气化反应的工艺逻辑搭建各部件特征，先通过回转特征构建内外双层筒体的基础轮廓，再通过拉伸、切除命令完成进料口、出灰口、燃气导出通道的细节结构，所有配合面均预留合理的装配公差，确保各部件可完成虚拟装配验证。模型渲染阶段采用哑光耐高温金属材质赋予内外筒体，还原实际炉具采用碳素钢加工的质感，对内部的缩口式气化反应腔采用半剖视角展示，清晰呈现炉内的分层反应空间结构，底部的承托灰圈采用环形实体建模，边缘做圆角过渡处理避免应力集中。设计过程中围绕每小时消耗5-6公斤木材、每小时产出2立方米燃气的性能指标展开，将炉体分为上部的物料预热干燥区、中部的热解气化区、下部的氧化还原区三个功能段，内筒的缩径结构可有效控制物料下落速度，延长物料在高温反应区的停留时间，侧置的燃气导出管设置在还原区上方，可最大程度减少燃气中的杂质含量，外层套筒与内筒之间预留的空气夹层可实现进风预热，同时降低炉体外壁温度提升使用安全性。模型完整还原了炉体的装配关系，从顶部的进料密封端盖到底部的通风炉篦，每一处结构都对应实际气化炉的功能需求，没有冗余的装饰性特征，所有壁厚参数均参考民用常压炉具的加工标准设置，既保证结构强度又控制整体重量，适合小型加工场景参考生产。
