基于LMD18245T的步进电机驱动控制板

　　在小型自动化设备、桌面级数控装置、3D打印运动模组以及教学实验类电控系统搭建场景中，步进电机的稳定驱动是运动控制环节的核心需求，这类场景往往不需要工业级大功率驱动的冗余性能，却对驱动板的集成度、接线便捷性、控制兼容性有较高要求，本次设计的驱动控制板正是瞄准这类中小功率步进电机的驱动需求开发。从实际用途来看，该驱动板可直接适配两相四线式步进电机，完成脉冲信号到电机绕组电流输出的转换，实现电机的正反转、调速、细分步进动作，可直接对接Arduino等开源控制板的IO输出端口，无需额外搭建信号转换电路，大幅降低小型运动控制系统的搭建门槛，学生做课程设计、爱好者DIY小型数控滑台、自动化设备厂商做小负载输送模组的电控部分都可以直接选用这类驱动方案。

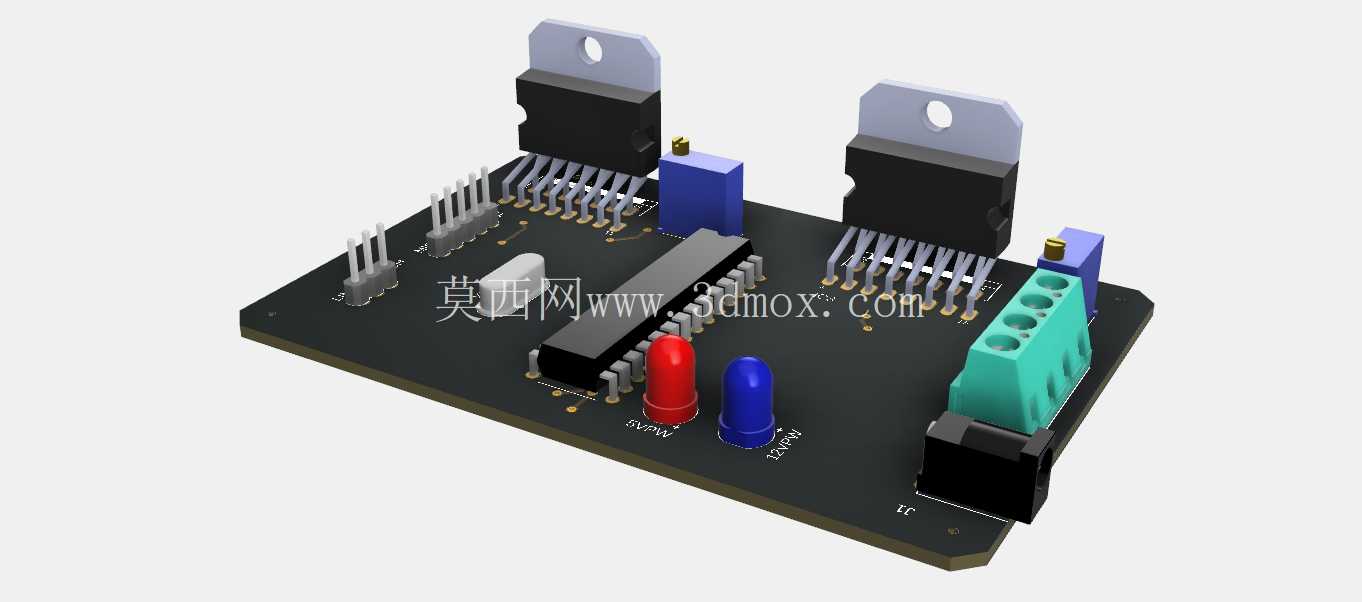

　　从功能特性上看，这款驱动板核心采用LMD18245T功率芯片作为驱动核心，该芯片内置H桥输出结构，自带过流保护、过热关断功能，每通道可持续输出3A的驱动电流，足够驱动42、57系列的中小扭矩步进电机，板载集成了电源输入接线端子、电机绕组输出端子、控制信号接插针，同时预留了电源状态指示、电流调节电位器，用户可以根据实际搭载的电机额定电流调整输出上限，避免绕组过流烧损。板上的电解电容分别布置在功率回路的电源输入侧，用于滤除电源纹波，抑制电机启停时的反向电动势冲击，提升驱动板工作的抗干扰能力，接线端子采用可插拔式凤凰端子，现场接线维护时不需要反复焊接，更换驱动板只需要拔插端子即可完成操作。

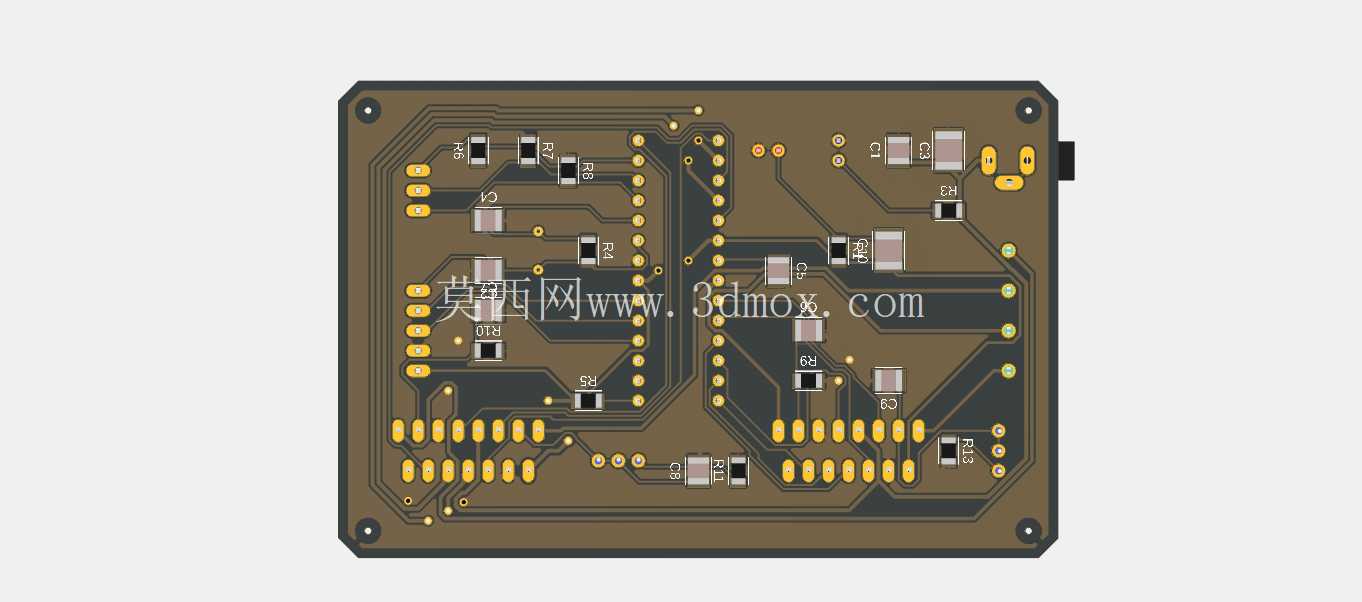

　　设计思路上，整个PCB布局遵循功率回路与信号回路分离的原则，两块LMD18245T功率芯片布置在板边位置，芯片自带的安装孔可以直接固定散热片，大电流走线做了加宽加锡处理，降低大电流工况下的线路压降与发热；信号接插件布置在板的另一侧，与功率端子保持足够的安全间距，避免功率回路的开关噪声串入控制信号端导致电机丢步。电位器、状态指示灯都布置在板边易操作的位置，调试时不需要拆装机壳就能调整电流参数、观察电源状态。安装边界方面，整板采用矩形PCB结构，四个角预留了标准安装孔，孔位间距符合通用小型驱动板的安装尺寸，可以直接固定在标准DIN导轨安装座上，也可以通过铜柱固定在设备电控箱的绝缘安装板上，板上最高的元件为功率芯片与接线端子，整体板上元件高度不超过25mm，对电控箱的内部竖向空间要求很低，适合在紧凑的小型设备内部安装。

　　实际选型使用时需要注意，该驱动板的供电范围匹配12V-30V的直流电源输入，使用时要根据电机的额定电压匹配供电电源，接线时要注意绕组相序与电源正负极，避免反接损坏板上元件；控制信号端兼容5V电平输出，直接对接Arduino类控制板的脉冲、方向输出引脚即可，不需要额外做电平转换，板载的电流调节电位器可以在电机空载试运行时逐步调整，直到电机运行无异常啸叫、温升在合理区间即可锁定电位器位置。相较于集成式的步进驱动模块，这款驱动板把所有接线端子、指示元件都集成在同一块板上，不需要额外飞线接转，整体结构更紧凑，抗震性能更好，适合在移动类小型设备、教学实验台这类有一定震动的场景下使用，不会出现飞线脱落导致的设备故障。
