基于Arduino的电子直流负载电路板设计

　　在电源类产品的研发、产线检测以及日常运维环节，直流负载是不可或缺的测试工装，常规的电阻式负载存在调节精度差、无法模拟动态负载工况、长时间工作发热严重导致阻值漂移等问题，很难适配当下小功率电源、储能电池、光伏板的精细化测试需求，这款基于Arduino控制的电子直流负载，就是针对小功率直流测试场景开发的直插式电路板方案，从结构布局到器件选型都围绕桌面级测试的实用需求展开。

　　从实际应用场景来看，这款负载板可以覆盖三类核心测试需求：第一类是消费类小功率电源的出厂带载测试，比如常见的5V/12V适配器、充电宝输出端口的带载能力验证，不需要外接大型负载柜，直接通过排针接入测试回路即可完成恒流、恒阻模式的带载检测；第二类是小型储能电池的容量测试，不管是18650圆柱电芯、软包聚合物电池还是小型铅酸蓄电池，都可以通过设定恒定放电电流，配合电压采集回路完成放电容量、放电平台的测试，避免手动更换放电电阻的繁琐操作；第三类是小型太阳能电池板的输出特性测试，在户外光照条件波动的场景下，负载可以快速调整工作点，追踪光伏板的实时输出功率，完成开路电压、短路电流、最大功率点的快速检测。

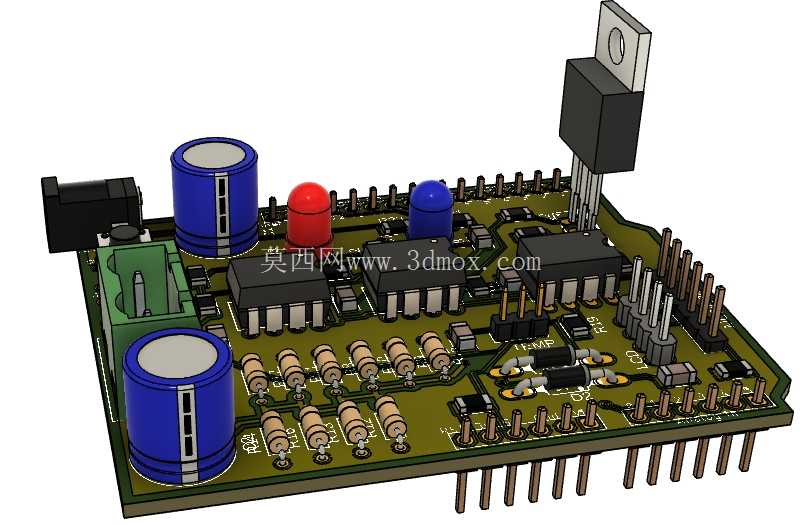

　　功能特性层面，这款负载板采用直插器件布局，核心控制单元选用通用的Arduino最小系统架构，不需要复杂的编程调试基础，就可以通过修改固件参数调整恒流范围、过压保护阈值、过温保护点。板载的功率器件采用TO-220封装的功率MOS管作为放电调整管，预留了散热片安装孔位，在持续10A以内的放电工况下，搭配常规铝制散热片即可稳定工作，不需要额外加装风冷装置。板上集成了高精度采样电阻，电流采样精度可以控制在1%以内，配合板载的电压分压回路，可以同时采集回路的实时电压、电流参数，通过外接串口屏或者上位机就可以直接显示实时功率、累计放电量等测试数据。电源输入端口做了防反接保护，反接状态下不会烧坏板上器件，同时预留了外接电压、电流校准的测试点，方便后期计量校准。

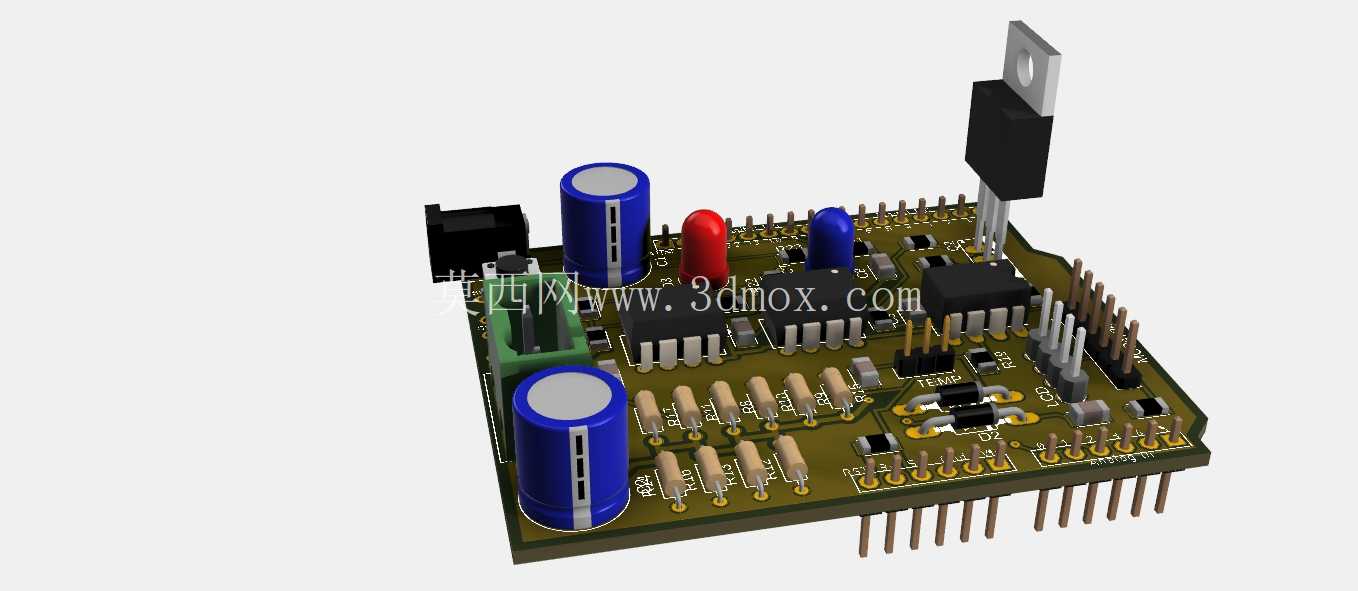

　　设计思路上，这款电路板完全遵循实用优先的原则，所有器件都选用通用直插封装，一方面是降低加工焊接的门槛，手工焊接就可以完成整板组装，不需要SMT贴片设备，适合电子爱好者、小型实验室自行打样制作；另一方面是后期维护更换器件方便，某个器件损坏后不需要专业拆焊工具就可以快速替换。布局上把大尺寸电解电容放在板卡边缘位置，既可以减少功率回路的走线长度，降低引线电感带来的尖峰干扰，也可以避免大体积电容和散热片、外接排针产生安装干涉。信号回路和功率回路做了分区布局，Arduino控制单元、采样信号处理电路放在板卡的一侧，功率MOS管、放电回路、大电流走线放在另一侧，大电流走线做了加宽加锡处理，持续走大电流时不会出现走线过热的问题。板卡四周预留了M3规格的安装固定孔，既可以直接安装在塑料外壳内部做成独立的桌面测试仪器，也可以通过铜柱固定在测试工装台面上，和其他测试模块组合使用。

　　外形尺寸与安装边界方面，整板长度控制在100mm以内，宽度在70mm左右，属于标准的小型板卡尺寸，不需要占用太大的工作台空间。板上外接端口的高度做了统一规划，电源输入座、USB调试口、外接显示排针的高度都控制在15mm以内，安装外壳时不需要额外做加高处理，常规的通用塑料外壳就可以适配。功率MOS管的安装位置突出板卡边缘5mm左右，安装散热片时不会和板上其他电容、接插件产生空间冲突，散热片的最大安装尺寸可以支持到505020mm，满足满功率持续放电的散热需求。板上的直插排针采用标准2.54mm间距，和市面上通用的杜邦线、外接模块完全兼容，不需要定制特殊转接线材，实际测试接线时可以快速完成回路搭建。

　　从实际使用的角度来看，这款负载板没有做多余的冗余设计，所有功能都围绕直流测试的核心需求展开，既可以作为独立的测试设备使用，也可以作为测试系统的一个功能模块集成到自动化测试工装里，相比商用的成品直流负载，成本更低，改造灵活性更高，适合小批量测试、教学实验、个人电子开发等场景使用。
