户外太阳能供电环境监测站结构设计

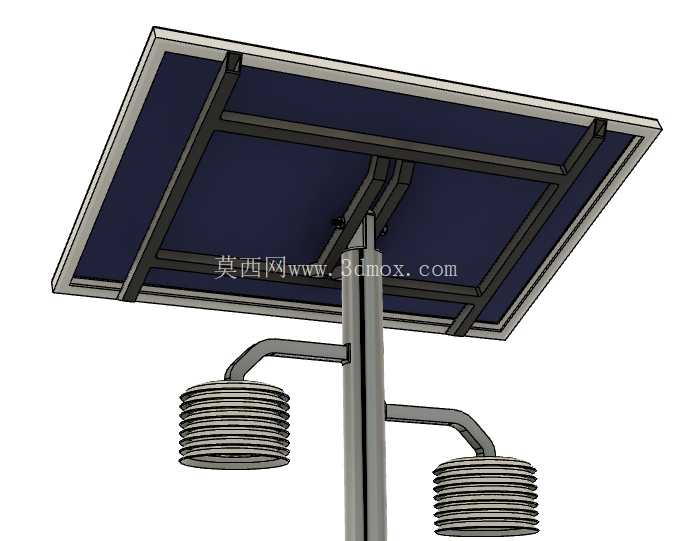

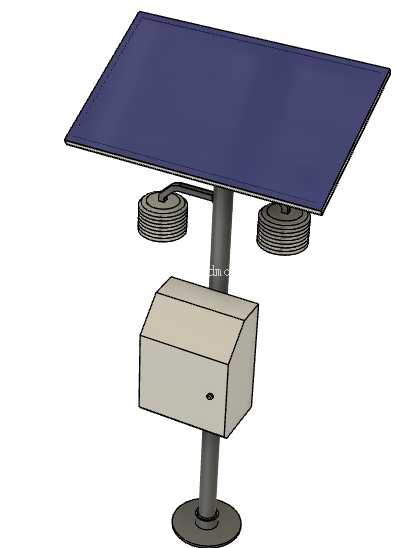

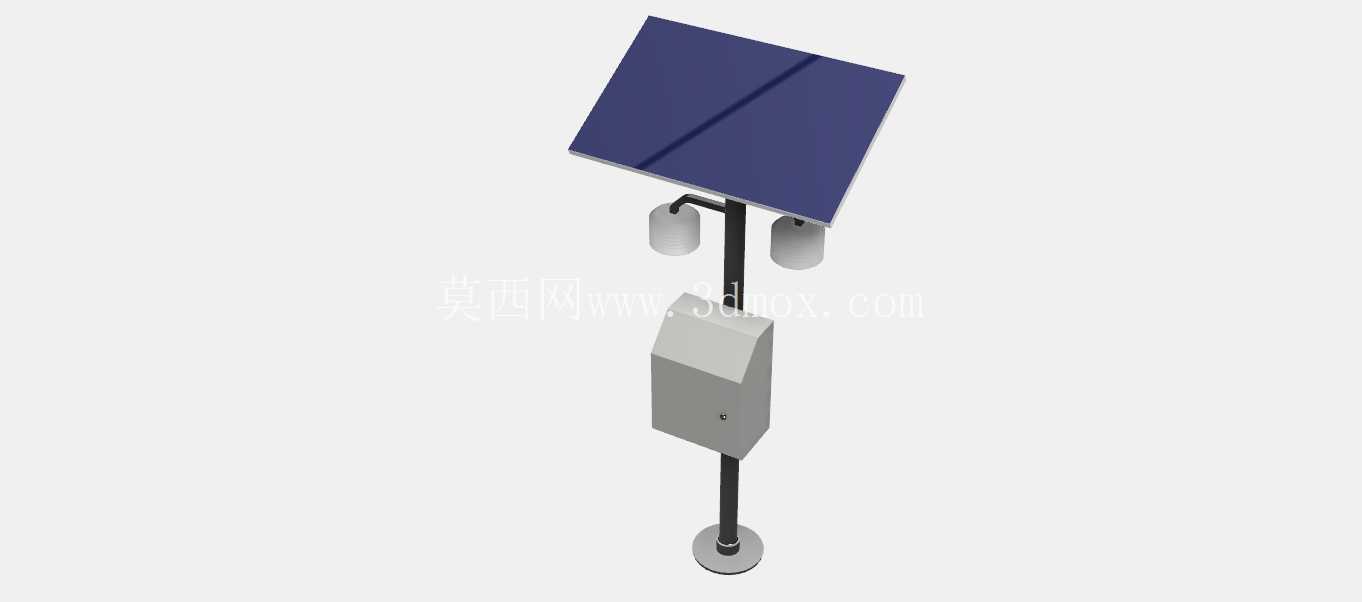

　　这套户外环境监测站的结构设计，核心围绕野外无外接电源场景的长期稳定运行需求展开，整套设备采用立杆式安装架构，主支撑立柱选用等径金属圆管作为承载主体，立柱底部预设法兰安装盘，可直接通过膨胀螺栓固定在混凝土硬化基座上，安装边界要求基座周边1.5米范围内无高大遮挡物，避免光伏板受光面被遮挡影响发电效率。顶部的光伏板安装支架采用倾斜式角度设计，支架与立柱的连接部位设置可调节角度的铰接结构，可根据安装区域的纬度调整光伏板倾角，保证全年不同季节都能获得最优的受光角度，光伏板边框采用铝合金型材拼接成型，边框与支架的连接点设置减震胶垫，降低户外大风天气下的结构共振风险。

　　立柱中下部伸出两组对称的横向弯臂，弯臂末端用于安装多参数环境传感组件，弯臂与立柱的连接采用抱箍式锁紧结构，无需在立柱上打孔即可调整传感组件的安装高度，适配不同监测场景的采样高度要求，传感组件的防护外壳采用多层格栅式结构，既可以保证空气流通实现温湿度、空气质量等参数的准确采样，又能阻挡雨水、落叶、飞虫直接接触内部传感元件，外壳顶部设置倾斜防雨檐，避免降雨时雨水顺着安装臂流入设备内部造成电路故障。

　　整套设备的供电模块集成在立柱内部的密封仓内，密封仓采用IP65防护等级设计，仓门与仓体的结合面设置三元乙丙橡胶密封条，可适应-30℃到60℃的户外环境温度变化，供电模块包含储能电池与充放电控制电路，光伏板产生的电能经过稳压处理后存储到储能电池中，为传感组件、数据传输模块提供稳定的电力供应，无需外接市电即可实现全年不间断运行。在结构强度设计上，整套立杆按照12级抗风等级进行校核，光伏板支架的斜撑采用矩形钢管焊接成型，所有焊接部位都做了钝化防锈处理，外部喷涂户外聚酯粉末涂层，可耐受长期的紫外线照射与雨水腐蚀，设备外露的紧固件全部采用304不锈钢材质，避免长期户外使用出现锈死无法拆卸维护的问题。

　　安装时需要注意光伏板的朝向需正对正南方向（北半球安装场景），两组传感臂的伸出长度控制在300-400毫米，避免距离立柱过近导致气流被立柱遮挡影响采样精度，传感组件的安装高度距离地面不低于1.5米，防止地面积雪、溅水对设备造成影响。整套结构的走线全部隐藏在立柱与弯臂的内部空腔中，外部无裸露线缆，既提升了设备的整体美观度，也避免线缆长期暴露在户外出现老化、被鼠类啃咬的问题，线缆穿入的过孔部位都设置了橡胶护线圈与防水密封胶圈，防止雨水顺着线缆流入设备仓内。在维护便利性设计上，光伏板与支架的连接采用快拆式螺栓结构，更换光伏板时无需拆卸整个支架，传感组件的外壳采用卡扣式连接，无需专用工具即可打开外壳更换内部传感元件，供电仓的仓门采用三角防盗锁设计，避免非工作人员随意开启设备。
