法兰连接明杆式手动闸阀结构设计

　　这款手动法兰闸阀的三维结构，完整还原了工业管路截断类阀门的核心构造，从手轮操作端到法兰连接端的每一处配合细节都做了实体建模，没有做简化省略，适合做管路系统集成时的干涉校验、阀门拆装培训的演示素材，也能作为同参数阀门改型设计的基础参照。

　　从实际应用场景来看，这类明杆法兰闸阀多用于给排水主管路、化工介质输送管线、暖通循环水系统的通断控制，不适合做节流调节，长期处于半开状态会导致密封面被介质冲蚀损坏，这一特性在结构建模时也能通过闸板的运动轨迹直观体现——闸板沿阀杆轴向做垂直升降，完全开启时闸板全部缩入阀盖上部的腔体内，流道完全贯通，介质流动阻力几乎可以忽略，这也是闸阀在大管径主干管路上被广泛选用的核心原因。

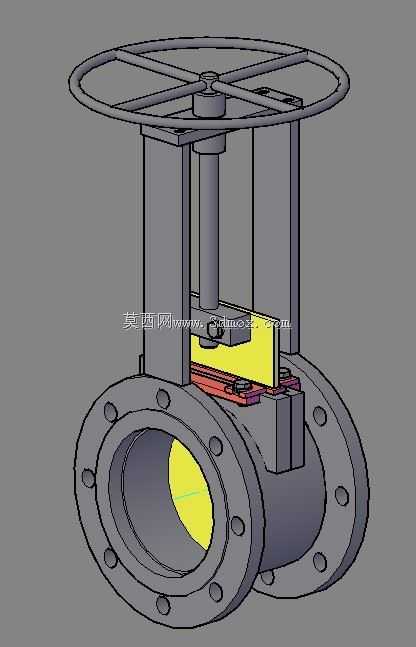

　　结构设计上，顶部的轮辐式手轮采用等距分布的辐条结构，既保证操作时的扭矩传递强度，又尽可能降低手轮自身重量，手轮中心与阀杆的配合采用方榫连接，避免操作时出现打滑，阀杆梯形螺纹的螺距匹配常规手动操作的进给速度，每旋转手轮一圈，闸板的升降距离符合行业通用操作习惯，不会出现开关行程过长或过短的问题。中法兰位置的螺栓连接布局做了等距圆周分布，螺栓数量与法兰通径的压力等级匹配，保证阀体与阀盖结合面的密封压力均匀，不会出现局部渗漏的隐患。

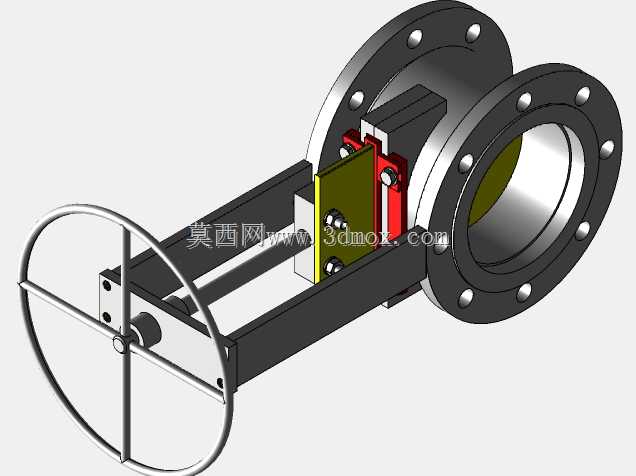

　　阀体部分的流道采用直通式等径设计，两端法兰的螺栓孔位置、密封面凸台尺寸完全匹配对应压力等级的管路法兰标准，安装时不需要额外做适配调整，法兰背面的加强筋从阀体颈部延伸至法兰外缘，抵消管路连接时螺栓预紧力对法兰面产生的形变，同时也能增强阀体在承压状态下的结构强度，避免介质压力波动导致阀体开裂。闸板部分采用平行式双闸板？不对，从模型剖面能看到是楔式单闸板结构，密封面与阀体流道的密封座呈对应角度贴合，关闭时依靠阀杆的下压力让两个密封面紧密贴合，截断介质通路，明杆结构的设计能让操作人员直接通过阀杆的伸出长度判断阀门的开关状态，不需要额外加装位置指示器，在现场巡检时能快速识别管路通断状态，避免误操作。

　　安装边界方面，建模时预留了手轮操作的空间尺寸，手轮的最大外径对应的操作半径不会和周边管路、支架产生干涉，阀杆上升到最高位置时的顶部高度也做了尺寸标注参考，现场安装时不需要额外抬高阀门安装高度就能满足全开行程的空间要求，阀体底部没有突出的排污口结构，安装时不需要在基础上预留额外的凹槽，直接贴装在管路支墩上即可，两端法兰的端面间距符合同通径闸阀的结构长度标准，替换同参数旧阀门时不需要调整两端管路的间距，能直接完成换装。

　　从建模细节来看，填料函位置的压盖、填料垫结构都做了单独建模，能直观展示填料密封的装配层级，日常维护时更换填料的操作空间也在模型里做了预留，不需要拆卸整个阀门就能完成填料更换作业，降低后期维护的工作量。阀杆螺母的位置设置在手轮下方的阀盖支架上，采用铜质嵌件的结构逻辑在模型里也通过配合面做了体现，避免阀杆旋转时磨损支架本体，延长阀门整体的使用寿命。
