手动管虎钳组件结构设计方案

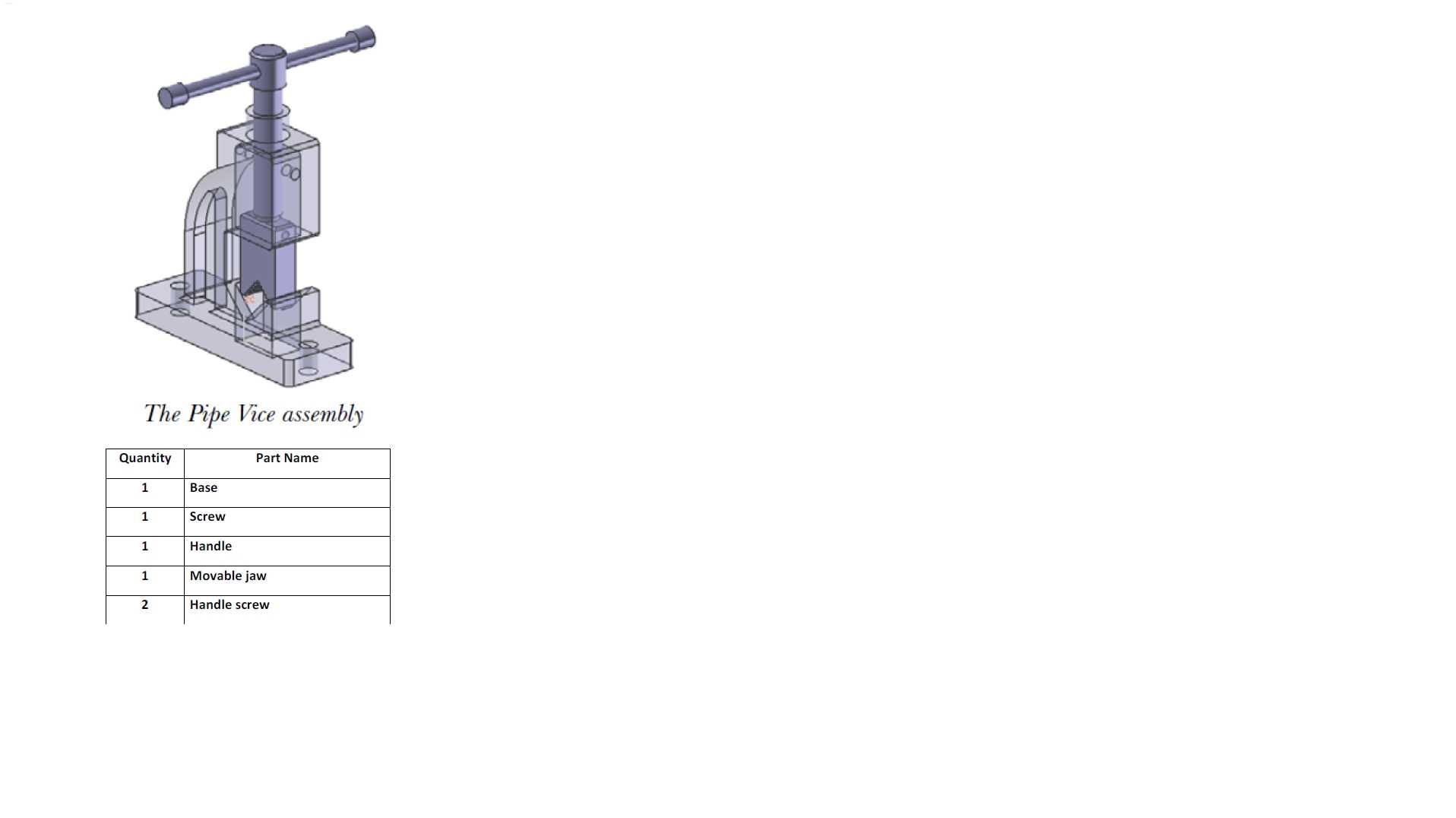

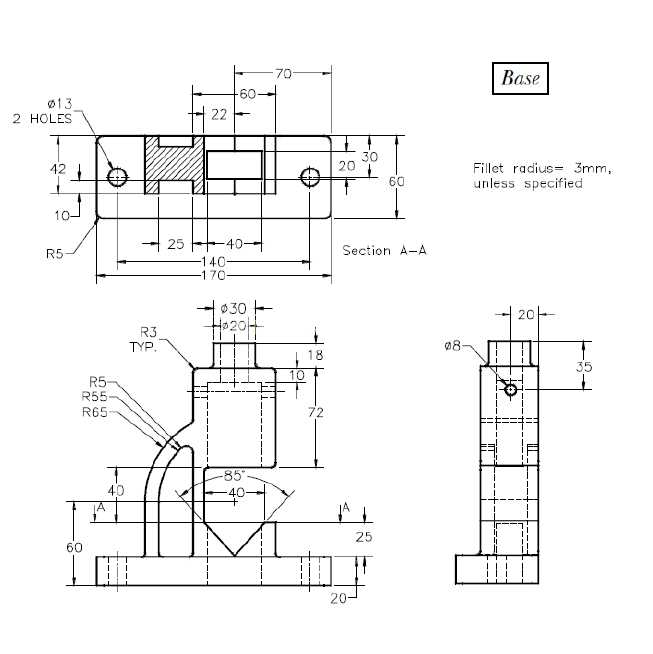

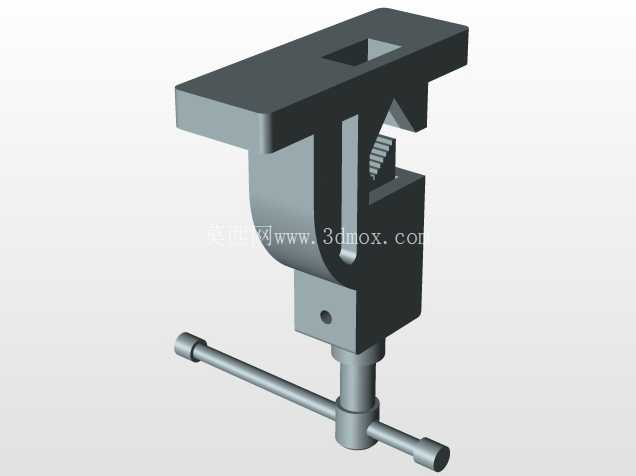

　　在管道预制、五金维修、小型零件机加工的现场作业场景里，管虎钳是承担管材类工件夹持固定的核心工装，区别于普通平口钳的夹持特性，这类夹具需要适配圆形管材的外轮廓，避免装夹过程中出现工件打滑、管壁压伤的问题，同时要保证装夹后的刚性，满足锯切、套丝、倒角等工序的受力要求。这套管虎钳组件采用螺杆直压式的经典结构，整体由固定底座、活动钳身、传动螺杆、操作手柄、固定钳口、活动钳口、锁紧压块几个核心零件构成，固定底座作为整个夹具的承载基础，底部预留了螺栓安装孔位，可直接固定在钳工工作台或者移动式工装架上，安装孔的跨距按照常规钳工台的T型槽间距设计，不需要额外加工过渡连接板就能完成装夹固定，底座的安装面做了铣平处理，平面度控制在0.05mm以内，保证夹具安装后不会出现翘曲，避免长期受力导致底座变形。

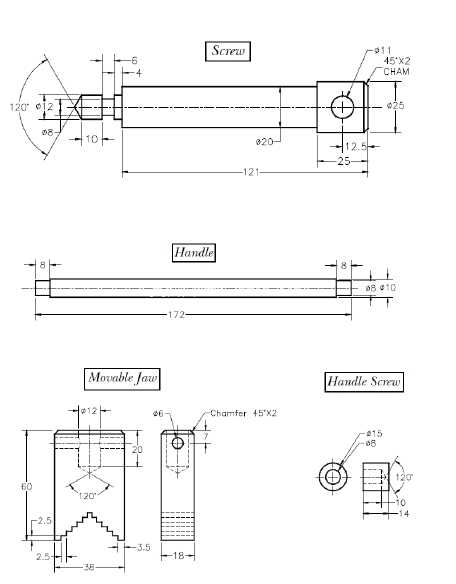

　　传动部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的自锁性能更好，当夹紧工件后，不需要额外的锁紧机构就能保持夹持力，不会因为作业过程中的振动导致钳口松脱，螺杆的端部和活动钳身采用T型槽连接，螺杆转动时只传递轴向推力，不会带动活动钳身发生周向转动，保证活动钳身始终沿着底座的导轨方向做直线运动，导轨面采用燕尾槽结构，配合间隙可以通过侧面的调节螺钉调整，长期使用出现磨损后可以通过调节补偿间隙，避免活动钳身出现上下翘动或者左右摆动的问题。

　　钳口部分做了适配管材的V型槽设计，固定钳口和活动钳口的V型槽角度为90度，槽面加工了交叉网纹，增加和管材表面的摩擦力，针对薄壁管材的装夹需求，钳口的V型槽棱边做了R0.5的圆角处理，避免夹紧力集中在棱边位置压伤管壁，当装夹方形或者六角形工件时，网纹平面也能提供足够的摩擦力，不需要更换钳口就能适配不同截面形状的工件。操作手柄采用穿杆式结构，手柄杆穿过螺杆顶部的通孔，两端做了滚花处理，作业时可以根据需要的夹紧力调整握持位置，需要大夹紧力时可以握持手柄两端增大力臂，不需要额外加接套管就能满足常规管径的装夹需求，手柄杆的端部做了挡圈限位，避免操作过程中手柄杆从通孔中滑脱。

　　整个组件的活动行程按照常规维修和预制场景的常用管径设计，最大可夹持直径覆盖常规水暖、电气安装场景的常用管材规格，整体外形尺寸控制在适合单人搬运的范围内，不需要起重设备就能完成工位转移，底座的高度设计符合钳工站立作业的操作高度，装夹工件后工件的中心高度和常规台钻、套丝机的作业中心高度匹配，不需要额外垫高工件就能完成配套加工作业。从结构设计的合理性来看，这套组件的所有零件都采用常规机械加工工艺就能完成生产，固定底座和活动钳身采用铸铁材质，具备足够的减震性能，螺杆和手柄采用中碳钢材质，经过调质处理后具备足够的强度和韧性，钳口部分可以根据使用需求更换为淬火钢或者铜质材质，分别适配硬质钢材装夹和有色金属、薄壁件装夹的需求，避免损伤工件表面。在实际使用过程中，这类管虎钳除了承担管材装夹功能外，也可以作为小型焊接工装的夹紧单元，配合角度尺或者定位块完成小型框架类零件的组对焊接，燕尾导轨的结构保证了活动钳身的运动精度，重复装夹的定位误差可以控制在0.1mm以内，满足一般精度要求的加工作业需求。整体结构没有采用复杂的传动或者锁紧机构，所有易损件都可以单独拆卸更换，长期使用后如果钳口磨损、螺杆螺纹磨损，只需要更换对应零件就能恢复夹具的使用性能，维护成本较低，适合车间、维修站点、安装现场等多种场景使用。
