圆角方型带中孔杯罩结构设计

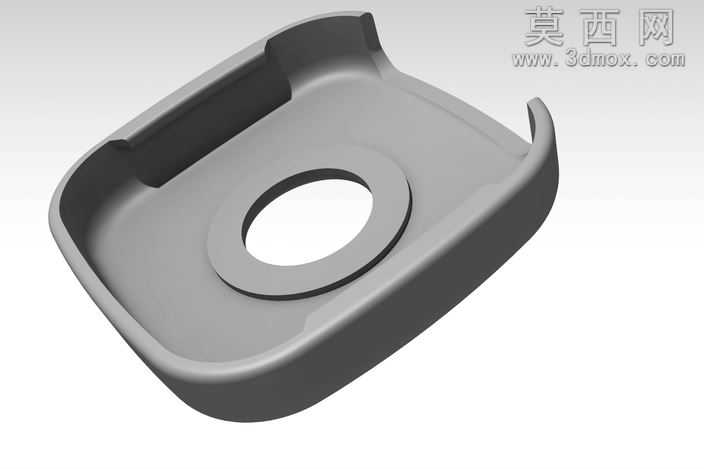

该杯罩三维模型采用CATIA软件完成全参数化建模，整体造型为适配方型杯口的圆角矩形结构，建模过程中优先以草图绘制外轮廓基准，通过倒圆角命令处理所有外边缘棱角，避免尖锐边角带来的使用划伤风险，同时提升外观的柔和质感。模型主体为薄壳结构，壳厚均匀控制在1.8mm，符合常规注塑塑件的壁厚设计规范，可有效避免注塑生产时出现缩痕、填充不均等工艺缺陷。杯罩内侧设置有一圈凸起的限位挡边，挡边高度为3mm，与杯口外壁形成小间隙配合，能够保证杯罩扣合在杯体上时不易滑落，同时兼顾取放的顺畅度。模型中心位置设计有圆形通孔，孔边缘做了凸起的环形加强筋，既可以作为吸管插入口使用，也能够提升通孔位置的结构强度，避免长期使用后孔边出现开裂变形。建模过程中对所有配合面做了拔模处理，拔模角度设置为1.5度，完全满足注塑模具的开模要求，无需后续二次调整结构。渲染阶段采用哑光浅灰色塑料材质，模拟日常PP塑料杯罩的真实质感，材质粗糙度设置为0.6，无强反光效果，还原日用塑料制品的视觉特征。结构设计上充分考虑了日常使用场景，杯罩边缘做了微翘的开口设计，方便使用者掀开杯罩，整体曲面过渡顺滑，无突兀的折线棱角，所有R角大小统一，保证视觉上的协调感。建模时严格遵循自顶向下的设计思路，先确定杯罩与杯体的配合尺寸，再逐步细化内部限位结构、中心通孔、边缘加强等细节，所有特征均保留完整参数，可根据不同杯型的尺寸需求快速调整整体长宽、圆角大小、通孔直径等参数，适配不同规格的方型水杯产品。
