建筑施工用桩尖紧固件三维设计作品

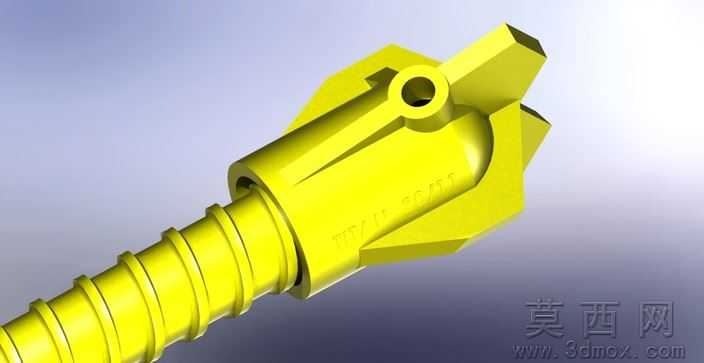

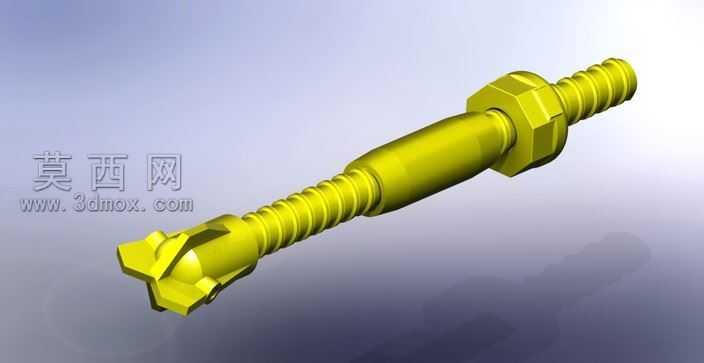

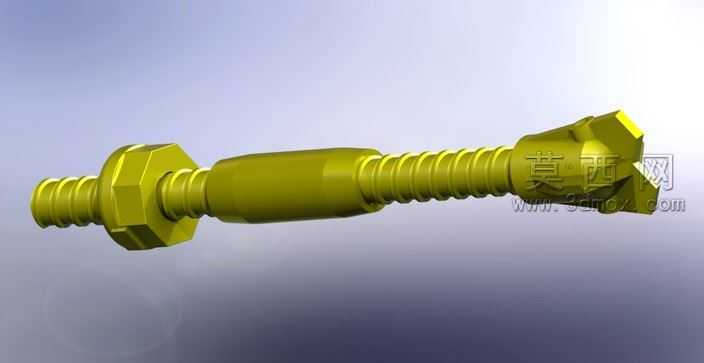

本作品为建筑施工场景使用的桩尖紧固件三维建模成果，建模过程依托参数化三维设计软件完成，整体建模逻辑遵循机械加工与建筑构件的实际生产规范，从结构拆解到特征建模全程贴合实物的功能逻辑。建模初期先梳理桩尖的功能结构：前端为十字破土切削头，中段为光滑过渡的受力杆身，中后段设置六角拧动受力台，尾段为等距外螺纹连接段，各段结构的尺寸比例严格参照实际施工用桩尖的参数设定，保证模型的工程实用性。建模阶段采用多特征组合的方式完成：前端切削头通过拉伸切除、倒角特征打造出锋利的破土刃口，刃口处做微小圆角处理还原实际产品的锻造工艺细节，避免建模出现不符合生产逻辑的尖锐棱角；中段杆身采用旋转凸台特征生成，保证杆身的同轴度误差控制在建模精度范围内，还原桩尖打入土体时的受力均匀性要求；六角拧动台通过正多边形拉伸与杆身做布尔合并，六角的对边尺寸、厚度均参照紧固件标准设定，匹配实际施工时扳手拧动的操作空间需求；尾段螺纹采用螺旋线扫描切除特征生成，螺纹牙型、螺距参数符合普通连接螺纹的标准，还原桩尖与上部构件的螺纹连接适配性。材质与渲染阶段，为模型赋予镀锌金属材质，调整材质的金属度、粗糙度参数，还原镀锌五金件表面略带哑光的金属光泽，同时在六角台、切削刃口位置做细微的磨损质感处理，让渲染效果更贴近实际工地使用的产品状态；渲染场景采用渐变浅灰背景，搭配柔和的侧上方打光，既突出桩尖整体的结构轮廓，也能清晰展现螺纹、刃口、六角台等细节特征，避免光影过强掩盖结构细节。设计思路上，本模型没有做多余的装饰性结构，所有特征均服务于桩尖的实际功能：前端十字刃口负责打入土体时破开土层、减少打入阻力，六角台为施工拧动提供受力点位，尾段螺纹负责与上部桩体牢固连接，中段光滑杆身保证打入过程中受力传导顺畅，整体结构紧凑无冗余，既满足三维展示的视觉效果，也可作为施工构件选型、机械加工教学的参考模型，模型的各特征均保留可编辑参数，方便后续根据不同施工场景的需求调整尺寸规格。
