船用夹装式多杆鱼竿固定支架设计

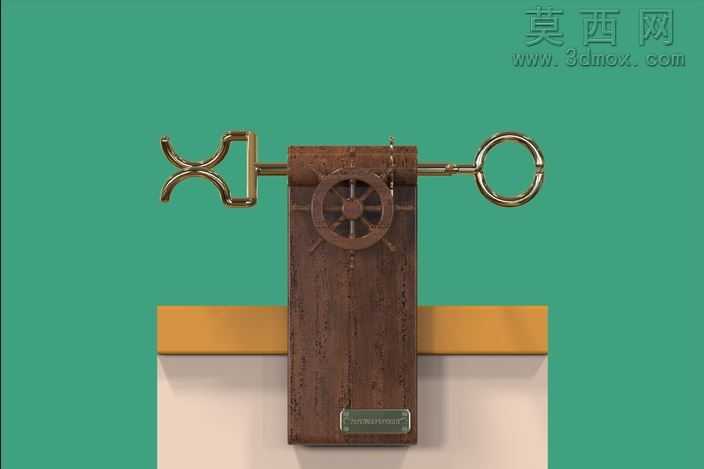

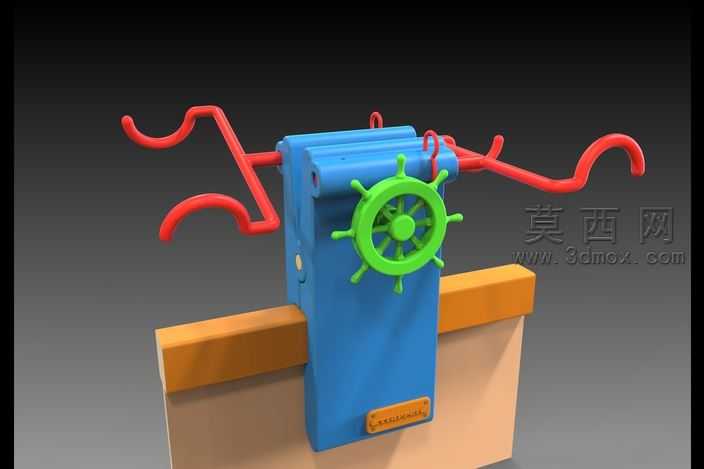

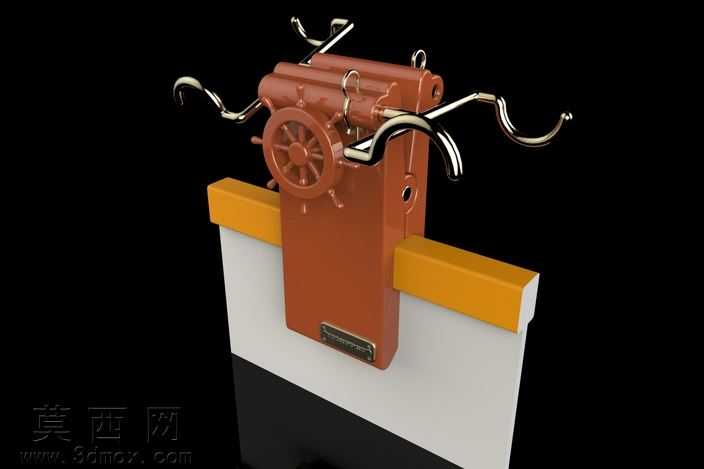

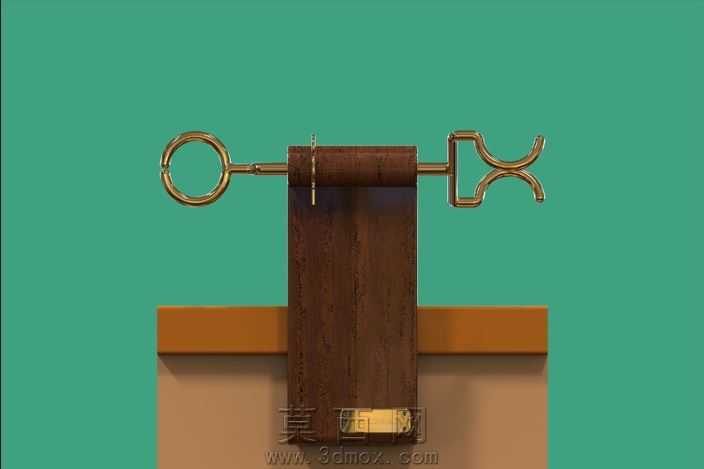

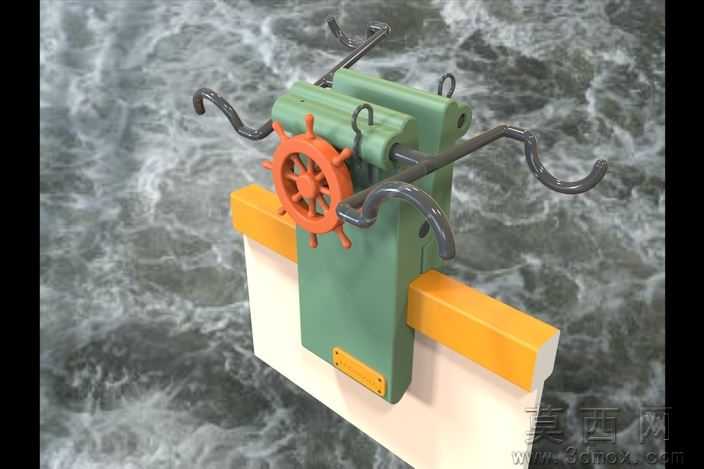

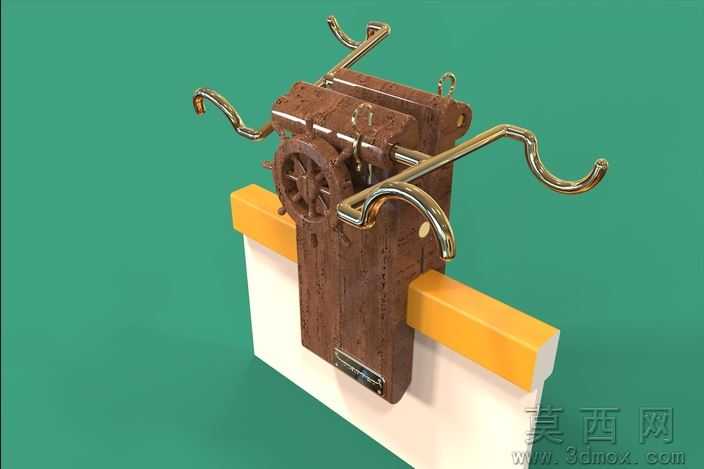

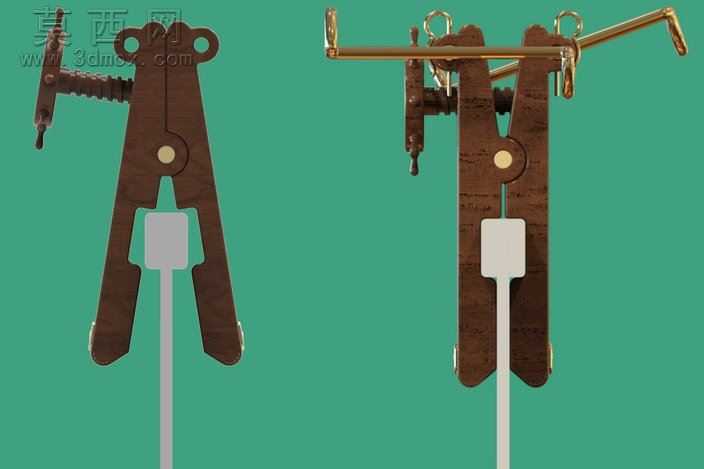

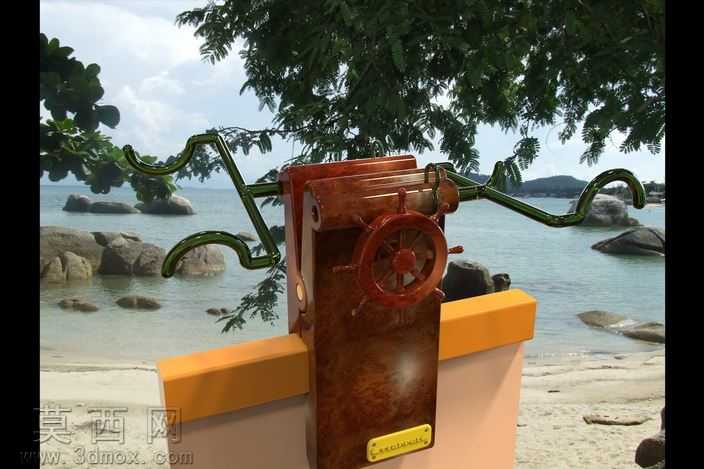

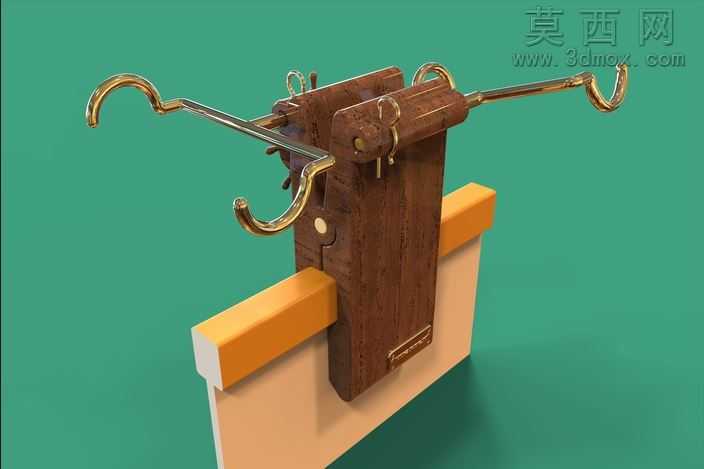

本作品为适配独木舟等小型船体使用的夹装式鱼竿固定支架，整体采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配公差、运动间隙做了精准校验，确保各组件装配后无干涉、功能运行顺畅。模型渲染阶段采用写实材质方案，主体夹持基座做了仿旧实木纹理材质处理，还原木质渔具的复古质感，表面添加细微的使用磨损痕迹与自然木纹凹凸，提升视觉真实度；鱼竿承托挂杆采用抛光金属材质，调整金属反射参数模拟镀铬五金的亮面光泽，边缘做微小圆角处理避免锐边生硬感；夹装部位的垫块采用暖黄色硬质工程塑料材质，与基座、金属杆形成清晰的材质层次区分，背景选用低饱和度青绿色衬托主体结构，搭配柔和的侧上方打光，清晰呈现各部件的结构轮廓与材质细节。结构设计上，支架采用侧旋手轮锁紧结构，中部的船舵造型手轮连接内部锁紧螺杆，转动手轮即可带动夹臂开合，适配不同厚度的船舷安装位，可稳定夹持在木质或塑料材质的船舷边缘，安装拆卸无需额外工具，操作便捷。支架上部设置多根弯曲成型的金属挂杆，可同时固定多根垂钓鱼竿，挂杆的弯曲弧度经过反复调整，既能够稳定承托鱼竿竿身，又能避免对鱼竿表面造成刮蹭，挂杆末端做圆弧收边处理，使用安全性更高。顶部预留小型挂环结构，可搭配失手绳使用，避免支架受外力碰撞掉落水中。整体组件结构简洁，零件数量少，便于后期加工生产与日常维护，夹持结构不会破坏船体表面，不会影响独木舟本身的结构强度与使用性能，充分考虑了户外水上垂钓场景的实际使用需求，兼顾实用性与外观的复古装饰效果，适配休闲垂钓、户外船钓等多种使用场景。
