拉杆式液压油缸三维设计模型

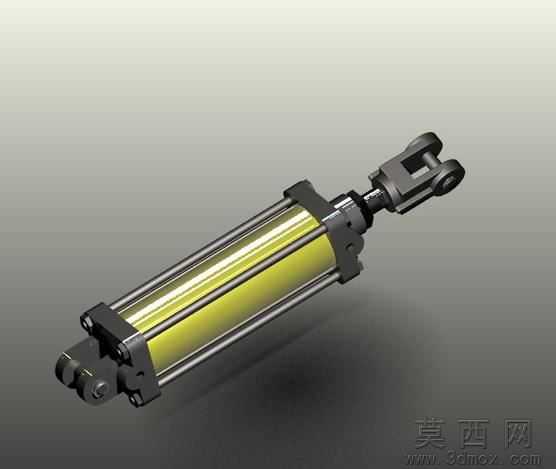

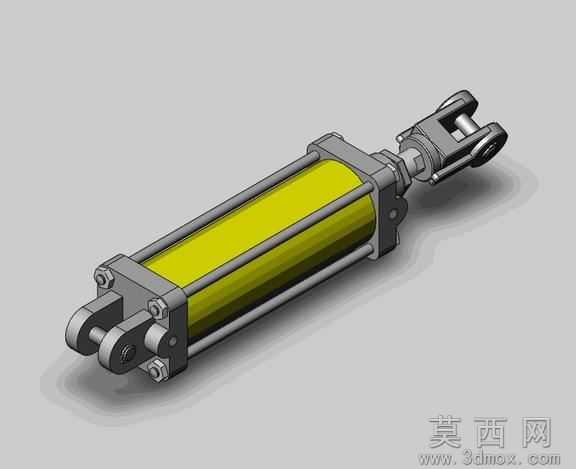

本模型为拉杆式液压油缸完整三维设计成果，建模阶段以SolidWorks2010为核心工具，遵循自底向上的装配建模逻辑：首先完成缸筒、前后端盖、活塞杆、活塞、拉杆、锁紧螺母、铰接耳环、密封沟槽等单个零件的特征建模，通过拉伸、旋转、扫描、倒角、阵列等基础特征命令构建零件基体，再对密封安装位、油口螺纹、铰接孔配合面等关键部位进行精细化特征处理，严格控制各零件的尺寸公差配合关系，最终按照实际装配约束完成总装，添加同轴度、平行度等装配约束，还原油缸真实的装配层级与运动逻辑，同时预留运动仿真的自由度接口，可直接用于活塞杆伸缩动作的运动模拟。参数设计层面，模型参照通用拉杆油缸的行业标准参数搭建，缸筒内径、活塞杆直径、行程长度、拉杆分布圆直径、铰接孔尺寸均符合常规中低压液压油缸的设计规范，各零件的配合间隙、密封件安装槽尺寸均按照液压气动密封的标准取值，可直接作为同规格油缸设计的参数参考模板，支持根据实际工况需求修改对应尺寸参数快速衍生新的设计方案。渲染材质环节，模型在SolidWorks内置的Photoview360渲染环境中完成效果制作，缸筒外壁赋予磨砂金属漆材质，活塞杆表面赋予高抛光镀铬金属材质，端盖与拉杆赋予发黑处理的碳钢材质，密封件赋予丁腈橡胶材质，铰接耳环部位赋予铸钢材质，同时添加环境反射、软阴影效果，最终输出的渲染图清晰呈现各部件的材质差异与结构细节，直观展示油缸的外观形态。结构原理上，该油缸为双作用拉杆式结构，通过四根对称分布的拉杆将前后端盖与缸筒拉紧固定，两端采用铰接式安装耳环，可适配摆动式安装工况，压力油通过前后端盖的油口进入缸筒的无杆腔与有杆腔，利用油压作用在活塞两端的面积差推动活塞杆完成伸出与缩回动作，模型完整还原了活塞密封、杆密封、防尘圈等密封结构的安装位置，清晰展示油缸的动力传递路径与密封防护逻辑。软件兼容方面，模型原生为SolidWorks2010格式，同时附带通用STL格式文件，STL文件为三角面片格式，可适配UG、Pro/E、Catia等绝大多数三维CAD软件的导入需求，也可直接导入切片软件用于3D打印样件制作，无需额外的格式转换即可在不同设计平台中使用，降低跨软件协作的适配成本。研发教学应用层面，该模型可作为液压传动课程的直观教学教具，帮助学习者理解双作用油缸的内部结构与工作原理，也可作为液压系统设计的元件库模型，直接导入液压站、工程机械、自动化设备的总装文件中完成系统搭建，还可用于油缸生产企业的产品方案展示、新员工结构培训，以及3D打印教学的实物模型制作，覆盖液压领域从教学到研发的多场景应用需求。
