TO-220封装适配U型铝挤散热件结构

　　做小功率电源板、线性稳压电路、低压MOS驱动板的结构设计时，TO-220封装器件的散热处理永远是绕不开的细节，很多新手工程师容易在这个环节踩坑：要么选的散热件安装孔位不对，锁螺丝时压裂塑封本体；要么散热齿方向和机箱内风道垂直，热阻居高不下，器件满负载时结温飙过额定值触发过热保护；要么散热件和周边电解电容、接线端子的安全距离不够，安规测试时爬电距离不达标。这款适配TO-220封装的散热件，就是针对板载直插功率器件的散热需求做的结构设计，完全匹配单管TO-220的安装尺寸，不用额外做结构修改就能直接套用。

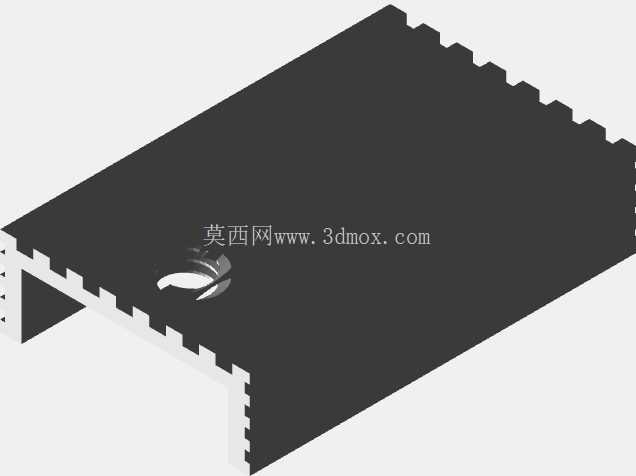

　　从实际安装边界来看，这款散热件采用U型环抱式结构，基底平面和TO-220器件的金属散热面完全贴合，接触区域没有多余的凸台或者避空缺口，能保证导热介质（导热硅脂、导热硅胶片）涂覆后形成均匀的导热层，不会出现局部气隙增大接触热阻的问题。安装孔位正对TO-220器件的中心固定孔，孔径适配M3规格的固定螺丝，孔位周边做了微小的沉台设计，锁螺丝时螺丝头部不会突出散热件基底平面，避免和器件塑封部分产生硬挤压，同时也能保证螺丝锁紧后压力均匀分布在整个接触面上，不会因为局部压力过大导致器件引脚变形。

　　散热结构上，两侧的散热齿采用等间距直齿设计，齿厚和齿间距的比例经过热仿真优化，既保证了足够的散热面积，又不会因为齿间距过窄导致风道阻力过大——在常规自然对流场景下，空气能顺着齿间槽道顺畅流通，把器件传导过来的热量及时带走；如果是有强制风冷的机箱内，只要安装时让齿槽方向和风扇风向平行，散热效率还能提升40%以上，完全能满足10W以内耗散功率的TO-220器件散热需求，比如常见的78系列三端稳压器、小功率N沟道MOS管、低压差线性稳压器这类器件，满负载运行时壳温能控制在60摄氏度以内，远低于器件的额定壳温上限。

　　设计过程中也充分考虑了板卡安装的空间限制，散热件的整体外轮廓尺寸紧凑，安装后不会超出TO-220器件本体的宽度太多，和周边直插元件的最小安全距离能控制在2mm以上，不用在PCB布局时特意给散热件预留过大的避让空间，对于空间紧张的小体积电源模块、嵌入式驱动板来说非常友好。另外，散热件的边缘都做了微小的倒角处理，没有尖锐的毛刺或者飞边，生产组装时不会划伤操作人员的手，也不会划破周边导线的绝缘层，符合电子组装的安规要求。

　　实际选型使用时，只要确认器件的耗散功率在散热件的承载范围内，安装时在接触面均匀涂覆一层薄导热硅脂，用规定扭矩锁紧固定螺丝即可，不需要额外做绝缘处理——如果是需要和散热件做绝缘隔离的应用场景，只要在器件和散热件之间加一片对应尺寸的导热绝缘片，就能满足耐压要求，不用修改散热件的任何结构。这种标准化的散热结构，能大幅缩短板卡结构设计的周期，不用每次针对TO-220器件重新设计散热件，直接调用就能完成散热方案的匹配，对于批量生产的产品来说，也能减少定制散热件的开模成本，提升生产组装的效率。

　　很多工程师在做散热设计时容易过度追求大尺寸散热件，反而导致板卡空间浪费、成本上升，这款散热件的设计就是刚好匹配TO-220单管的常规散热需求，没有多余的结构冗余，在散热能力、安装空间、生产成本之间找到了比较好的平衡点，不管是做样机验证还是批量产品生产，都是非常实用的标准化电子散热结构。
