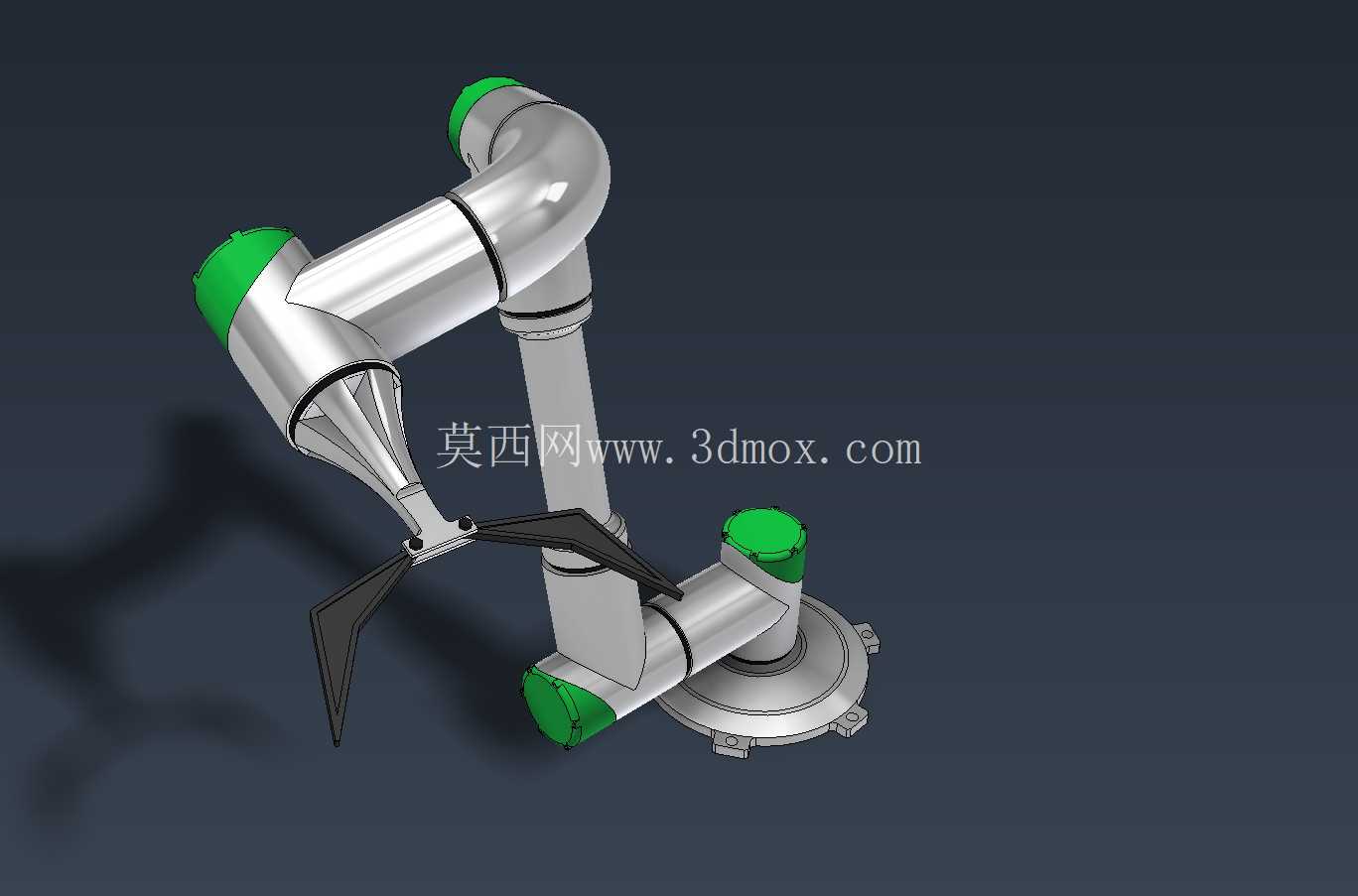

多关节协作机械臂结构设计方案

　　从结构构型来看，该机械臂采用六自由度串联关节布局，基座采用法兰式安装结构，安装孔位按照通用工业机器人安装标准设定，可直接适配市面常见的设备安装台面、移动AGV搭载平台以及立式安装支架，基座内部预留了走线空腔，可将动力线缆、信号线缆全部内置，避免外部走线在关节往复运动过程中出现磨损、缠绕问题。大臂、小臂的结构采用等强度设计思路，在保证关节连接刚度的前提下，对非受力区域做了轻量化挖除处理，既控制了整机自重，也降低了关节驱动的负载压力，各关节的转动副处都设计了密封包覆结构，可阻挡车间常见的粉尘、切削液飞溅进入关节内部，延长核心传动部件的维护周期。这款协作机械臂的结构设计，核心围绕人机共融的作业场景展开，区别于传统重载工业机械臂的防护围栏作业要求，其结构参数设定充分考虑了近距离人机协作的安全边界，关节处的圆润包覆设计避免了尖锐棱角带来的碰撞风险，各关节的运动范围设定也预留了足够的安全冗余，在3C电子装配、实验室样本转运、小型零部件上下料这类需要人员与设备同区域作业的场景中，无需额外设置物理防护栏即可完成部署。

　　末端执行器采用快换接口设计，接口的定位基准面做了高精度公差配合设定，可快速适配夹爪、吸盘、焊枪头等不同作业工具，切换过程无需重新校准零点位置，能够满足小批量多品类的柔性生产需求。关节驱动部分的布局充分考虑了重心配平，将重量较大的驱动组件尽可能靠近基座侧布置，降低小臂、腕部的运动惯量，提升高速运动过程中的轨迹精度，腕部三个关节采用正交布局，可实现末端任意姿态的调整，在狭小空间内作业时，可通过腕部姿态调整避让周边障碍物，完成复杂轨迹的作业动作。

　　从安装边界来看，该机械臂的水平作业覆盖半径可满足常规工作台面的全区域覆盖需求，竖直方向的行程可覆盖从台面到常规料架高度的作业区间，基座安装面的平面度公差要求按照精密传动设备标准设定，避免安装面不平导致的关节轴承偏磨问题。在实际产线应用中，这类协作机械臂可替代人工完成重复度高、动作单一的装配、搬运、检测工序，相比人工操作，其动作重复精度可稳定控制在工业装配要求的公差范围内，长时间作业不会出现疲劳导致的精度下降问题；相比传统重载工业机器人，其部署成本更低、调试周期更短，不需要对现有产线做大规模改造即可快速上线，尤其适合中小制造企业的柔性化生产改造需求。

　　结构设计过程中，各关节的限位位置都做了机械硬限位与软件限位双重防护，避免调试过程中出现关节超程碰撞问题，关节外覆的壳体采用非金属缓冲材质，即便发生误操作碰撞，也能通过壳体形变吸收部分冲击能量，降低对人员以及周边设备的损伤风险。走线设计上，从基座到末端的线缆全部采用高柔性拖链电缆，可承受百万次以上的往复弯折，线缆在关节处的弯曲半径都满足电缆最小弯曲半径要求，避免长期运动导致的线缆线芯断裂问题。末端法兰的负载能力按照轻型作业需求设定，可满足常见小型零部件的搬运、装配作业负载要求，关节的运动速度设定也充分考虑了协作安全要求，在检测到外部阻力突变时可快速停止运动，进一步提升人机协作场景下的安全性能。
