行星齿轮融合机构内齿圈组件三维设计

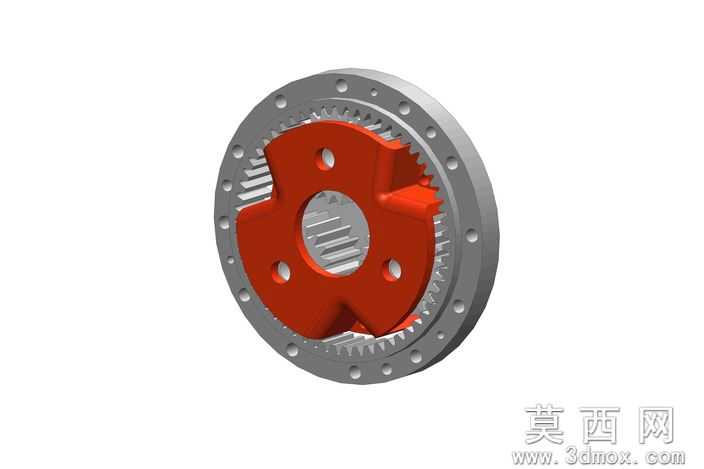

本作品为行星轮系融合结构的内齿圈组件三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动零件的设计规范与装配逻辑开展。首先进行结构拆解与参数化建模：先确定内齿圈的基准参数，包括齿圈外径、内齿模数、齿数、齿宽，以及外圈均布安装孔的孔距、孔径、沉孔深度，通过旋转凸台命令生成齿圈基体，再通过异型孔向导完成安装孔的阵列排布，保证孔位的圆周均布精度符合机械安装要求。内齿部分采用齿轮插件生成渐开线齿形后，通过拉伸切除与圆周阵列完成内齿结构的创建，齿形参数经过校验，保证与配套行星轮的啮合间隙处于合理范围。中间红色的行星架融合构件，采用多凸台叠加的方式建模，先绘制中心花键孔的截面轮廓，通过拉伸生成中心轴孔结构，再绘制三个行星轮安装凸台的截面，完成凸台的拉伸与安装孔的切除，同时对构件边缘做圆角过渡处理，避免应力集中。材质与渲染环节，为外圈齿圈赋予合金钢材质，调整金属材质的粗糙度、反射率参数，还原钢制零件的哑光金属质感，表面添加轻微的氧化层纹理效果，提升真实感；中间红色构件赋予工程塑料材质，调整漫反射颜色为工业红，添加轻微的磨砂质感，区分不同构件的材质属性。装配阶段严格按照行星轮系的装配约束关系，将内齿圈与中心构件设置同轴心约束，保证中心构件与齿圈的同轴度误差控制在设计允许范围内，同时预留行星轮的安装空间，还原融合式行星轮系的结构特点。设计过程中重点考量了轮系的传动合理性，对齿圈的壁厚、安装孔的排布位置做了优化，既保证零件的结构强度，又控制整体重量，中心构件的花键孔参数匹配标准传动轴规格，三个安装凸台的位置对应行星轮的啮合点位，确保后续装配行星轮后可实现稳定的减速传动效果，整体模型结构完整，细节还原度高，可用于行星传动机构的结构展示、装配模拟以及教学演示场景。
