汽车发动机等长排气歧管结构设计方案

　　在汽车动力总成的排气系统开发环节，排气歧管作为衔接气缸盖排气口与下游三元催化、消声总成的核心导流部件，其结构设计直接决定了发动机的排气效率、各缸排气干涉程度以及动力输出的平顺性。这款等长结构的排气歧管，核心设计目标是让四个气缸排出的废气在流经歧管管路时拥有近乎一致的路径长度，避免不同气缸的排气脉冲在管路交汇区域形成紊流干扰，减少排气背压对活塞排气行程的阻滞作用，这一设计思路在自然吸气性能机型的改装与量产开发中应用十分广泛。从实际装车场景来看，这类歧管多用于直列四缸发动机的排气侧布置，安装时需要严格匹配气缸盖排气端口的法兰孔位，法兰面采用平面铣削加工保证密封性能，避免高温高压废气出现泄漏风险；歧管的出口端需要对接下游排气前段的法兰接口，安装边界需要预留出氧传感器的安装螺纹孔位，同时要和发动机舱内的防火墙、转向助力管路、冷却水管路保持足够的安全间隙，避免车辆运行过程中歧管的高温辐射引燃周边橡胶管路或线束。

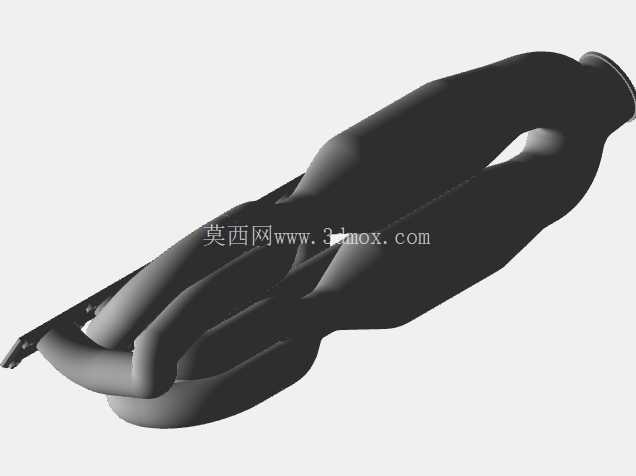

　　从结构特性来看，这款歧管采用了四支管路逐步交汇的集合式设计，每一支管路的弯曲弧度都经过反复调整，在保证管路长度均等的前提下，尽可能减小弯折处的曲率半径变化，避免管路截面出现突变导致的排气流速骤降；管路的弯折区域采用大圆弧过渡设计，减少废气在弯折处的流动阻力，同时也能降低高速排气带来的管路共振噪音。在设计过程中，首先需要根据发动机的点火顺序确定各缸排气的脉冲间隔，以此为基础计算每一段管路的理论长度，再结合发动机舱的实际布置空间调整管路的走向，既要避开周边附件的安装位置，也要保证歧管整体的结构强度，避免发动机运行过程中的振动导致歧管焊缝开裂。

　　从安装尺寸的匹配逻辑来看，进气侧法兰的四个接口中心距必须和气缸盖排气口的中心距完全一致，法兰厚度需要满足螺栓拧紧后的压紧力要求，避免长期高温工况下法兰变形导致密封失效；歧管的整体轮廓不能超出发动机排气侧的布置边界，尤其是靠近车身纵梁的一侧，需要预留至少15mm的间隙，抵消发动机悬置在车辆加减速、颠簸工况下的位移量，防止歧管和车身部件发生硬碰撞。在实际使用过程中，这类等长排气歧管除了提升排气效率之外，还能让各缸的排气背压保持一致，使得每个气缸的扫气效率更加均衡，避免个别气缸因为排气不畅导致的燃烧不充分问题，对于提升发动机中高转速区间的扭矩输出有明显帮助。

　　设计时还需要考虑材料的热膨胀特性，歧管在工作时会承受数百摄氏度的高温，管路的走向需要预留出热膨胀的变形余量，避免热应力集中在法兰连接位置导致的螺栓断裂或法兰翘曲；管路交汇的集合段采用渐缩式结构设计，让四股气流在汇合后能够平稳加速，顺畅流入下游的排气催化装置，同时也能减少气流汇合时产生的紊流噪音。对于三维建模从业者而言，这类歧管的建模难点在于多段空间弯曲管路的曲率控制，需要保证每一段管路的截面圆度一致，弯折处不能出现曲面褶皱，同时法兰和管路的衔接位置要做圆滑过渡处理，减少应力集中点；在建模完成后还需要做干涉检查，模拟发动机在悬置上的极限位移状态，确认歧管和周边所有部件都不存在运动干涉，才能满足实际装车的使用要求。
