NX高级练习双吊耳基座三维建模作品

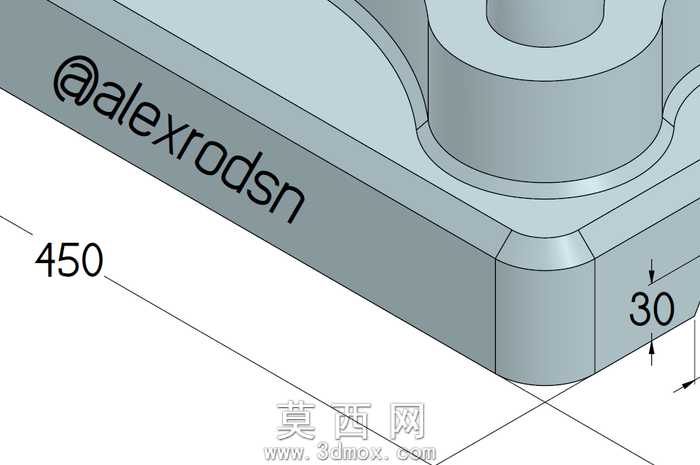

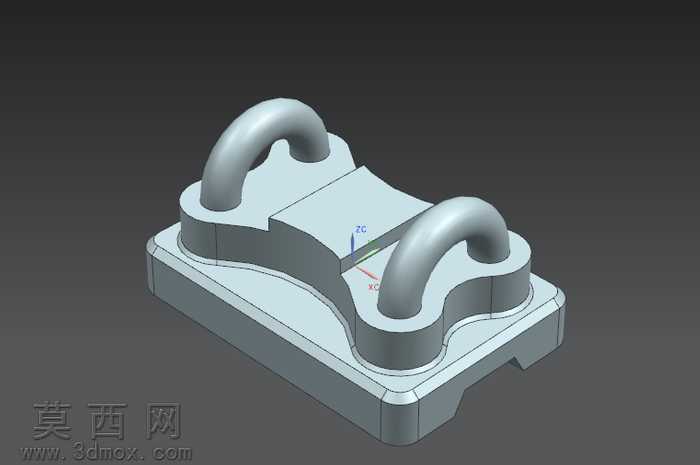

本作品是NX软件高级建模阶段的练习实例，整体为带双拱形吊耳的一体式基座结构，建模过程全程采用NX实体建模核心功能完成，从基础草图绘制开始，首先在XY基准平面绘制基座底部的轮廓草图，对边角做倒圆角处理后通过拉伸命令生成基座底层实体，随后在底层实体上表面绘制中层基座的轮廓线，考虑到中层结构带有对称的弧形过渡曲面，建模时采用草图约束保证左右结构完全对称，通过拉伸加拔模处理生成中层基座的基础实体，之后处理两个拱形吊耳结构，吊耳为半环形圆弧结构，建模时先绘制吊耳的截面轮廓与引导线，采用扫掠命令生成单个吊耳实体后，通过镜像几何体命令以基座对称中心面为镜像平面生成另一侧吊耳，保证两个吊耳的尺寸、位置完全一致。完成主体结构搭建后，对所有实体进行布尔求和运算合并为单一整体，随后对所有锐边做不同半径的倒圆角处理，基座底层边缘采用较大半径圆角提升结构厚重感，吊耳与基座衔接处采用过渡圆角避免应力集中，吊耳自身的环形边缘做小圆角处理提升触感与视觉顺滑度。材质渲染阶段采用哑光银灰色金属材质模拟铸钢零件质感，调整环境光与反射参数让实体表面呈现均匀的漫反射效果，同时保留边缘的细微高光凸显结构轮廓，建模过程中全程遵循参数化设计原则，所有草图尺寸、特征参数均可编辑调整，方便后续修改结构尺寸，整个建模流程覆盖了草图约束、拉伸、扫掠、镜像、布尔运算、边倒圆等多个NX核心建模命令，重点练习了对称类零件的建模思路、曲面与实体衔接的处理技巧，以及参数化建模的规范流程，通过该练习可以熟练掌握复杂过渡结构的建模方法，理解机械零件建模中工艺圆角的设计逻辑，提升对三维实体结构的空间把控能力，为后续更复杂的机械零件建模打下扎实基础。
