水冷式300冷吨工业冷水机组结构

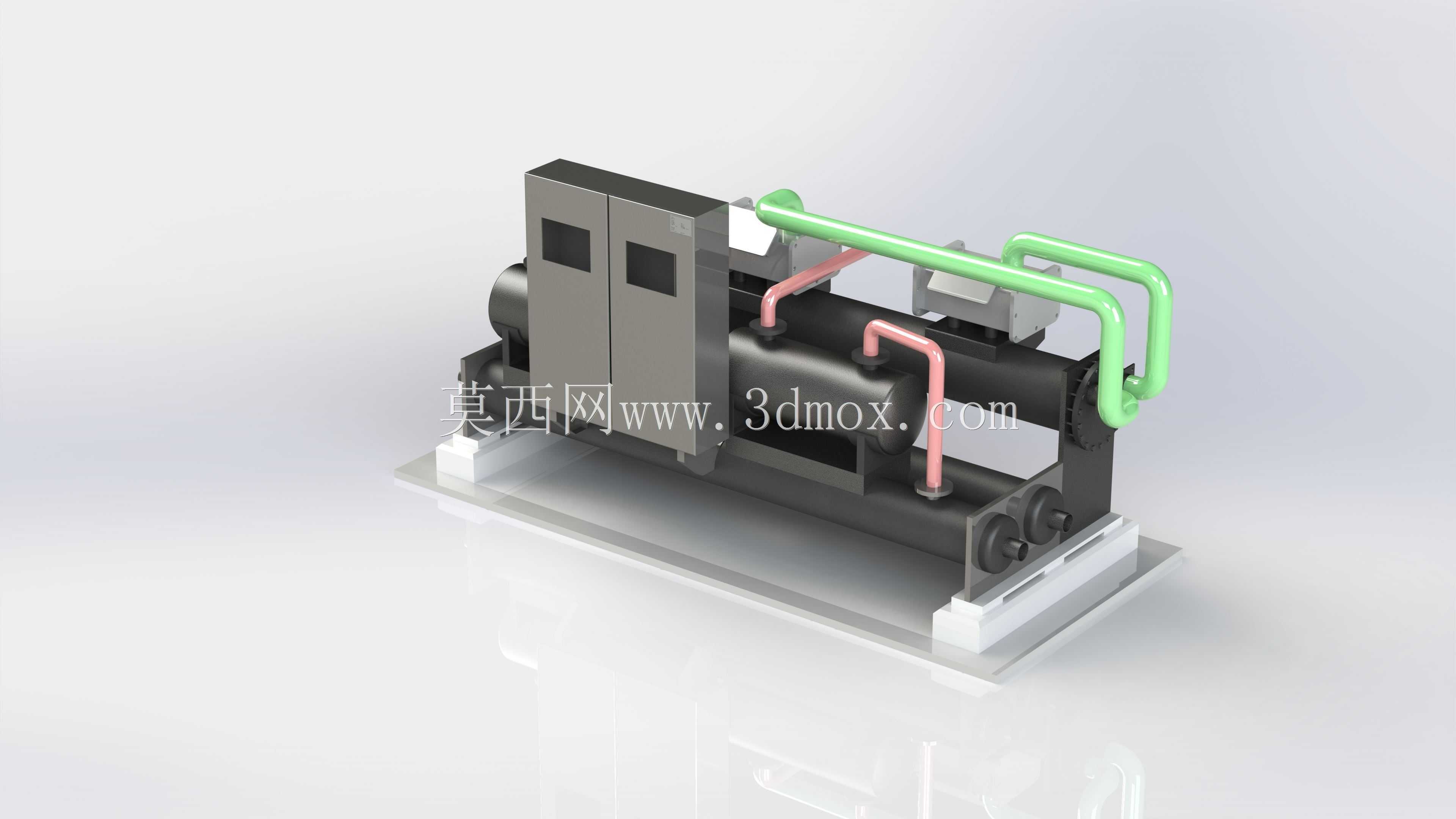

　　在制药、精密电子、大型商用暖通配套的工业冷却场景中，大冷量水冷式冷水机组是保障工艺温度稳定的核心设备，300TR规格的机组适配单栋中型生产厂房或者单条大规模制剂生产线的冷却需求，能够持续输出恒定温度的冷冻水，带走生产环节工艺介质、反应釜夹套、洁净空调表冷器产生的多余热量，避免工艺温度波动影响产品良率或者设备运行稳定性。从三维结构呈现的细节来看，这套机组采用卧式螺杆压缩机搭配壳管式蒸发器、冷凝器的经典布局，整体撬装在一体化焊接型钢底座上，现场安装时仅需要对接冷冻水、冷却水进出管路以及主供电线路即可完成部署，大幅缩减现场施工的管路焊接与设备对齐工作量。

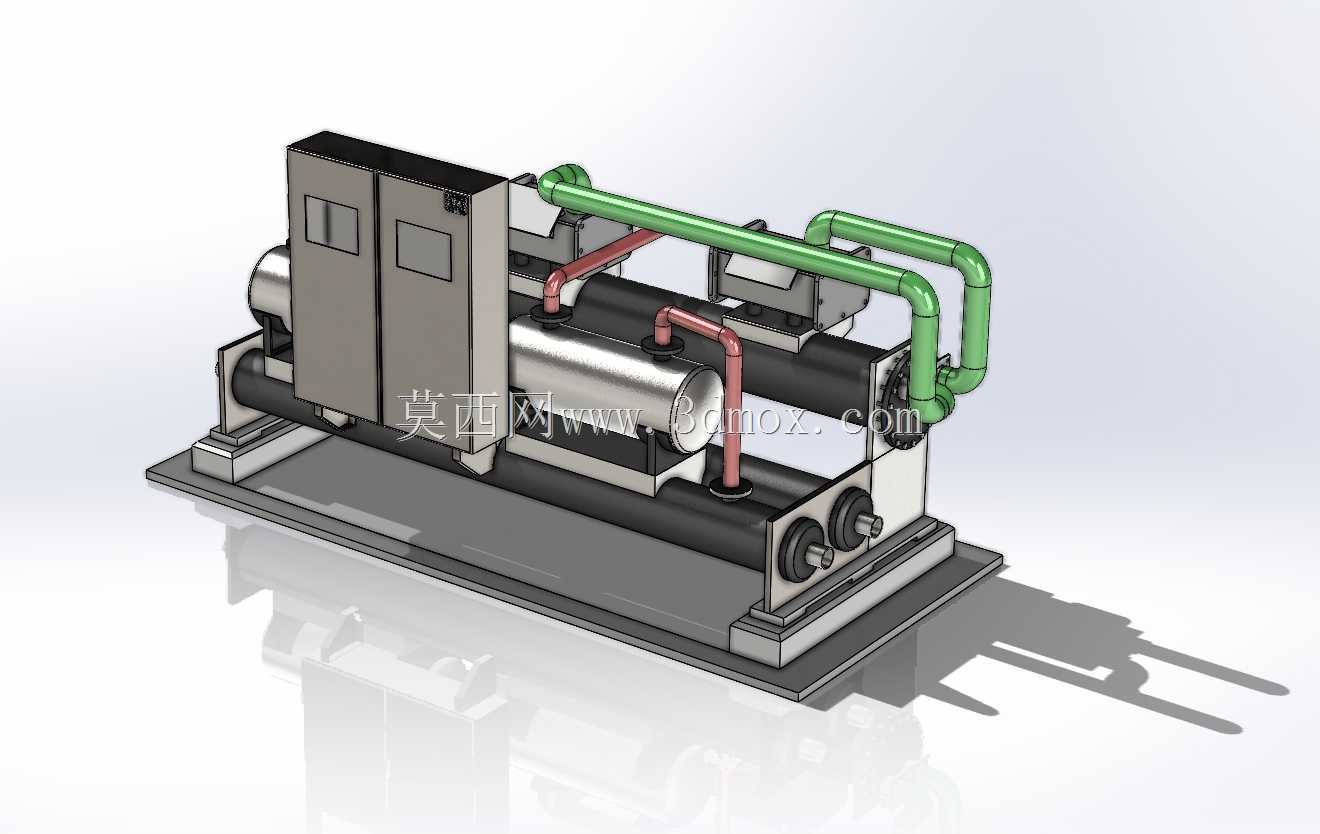

　　设计阶段优先考虑了运维操作的便利性，电控柜布置在机组靠近操作通道的一侧，柜面预留了触摸屏操作、急停按钮、状态指示灯的安装位，日常巡检时不需要绕到机组背面就能查看运行参数、操作设备启停。管路布局上，冷冻水、冷却水的主管路采用大口径无缝钢管弯制，绿色标识的为冷却水管路，连接壳管式冷凝器与外部冷却塔回路，红色标识的为冷冻水管路，连接蒸发器与末端工艺负载，管路转弯处采用大曲率半径弯头，降低管路沿程阻力，减少水泵运行的扬程损耗。

　　蒸发器与冷凝器的端盖处预留了足够的抽管空间，后期检修更换换热管时，不需要整体移动机组，只需要拆除端盖螺栓就能完成换热管的抽拉更换，压缩机组的安装位置设置了橡胶减震垫，阻断压缩机运行时的振动向底座以及外接管路传递，避免振动传导引发的管路焊缝疲劳开裂。从安装边界来看，机组整体长度方向预留了电控柜开门、阀门操作的检修空间，宽度方向两侧预留了1.2米以上的通行通道，底座的安装孔位按照常规工业厂房设备基础的预埋螺栓间距设计，不需要额外制作过渡安装支架。机组的管路上预留了温度传感器、压力传感器的安装接口，出厂前可以根据用户的控制需求选配能量调节、故障报警、远程通讯的功能模块，适配不同厂区的设备集中管控系统。

　　在结构细节处理上，所有管路的支撑件都采用螺栓固定在底座的型钢梁上，避免焊接应力导致的管路变形，压缩机与管路的连接处采用柔性波纹管连接，进一步抵消运行振动带来的管路位移。壳管式换热器的筒体采用加厚碳钢板卷制，水压试验压力按照1.5倍工作压力设计，能够承受冷却水、冷冻水系统的常规水锤冲击，设备表面的涂装采用工业级防锈漆加面漆的双层工艺，适配厂房内的潮湿运行环境，减少长期运行后的锈蚀问题。这套模型完整还原了机组的所有外部结构与管路走向，结构设计人员可以直接参考其布局逻辑开展同冷量段机组的改型设计，设备选型人员也可以通过模型直观核对机组的安装尺寸、接口位置，提前规划厂房内的设备布置与管路走向，避免现场安装时出现空间干涉、接口错位的问题。
