手持防尘簸箕注塑成型模具结构设计

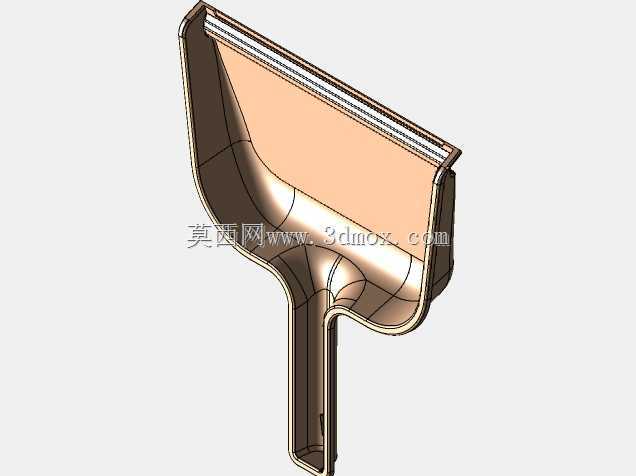

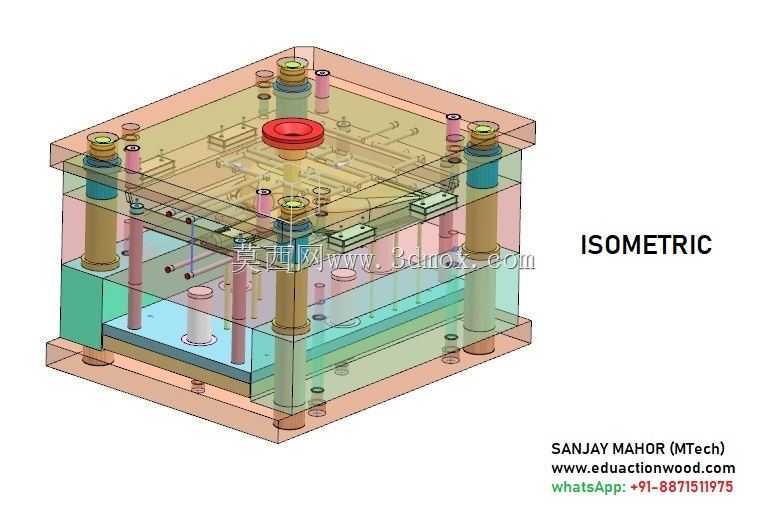

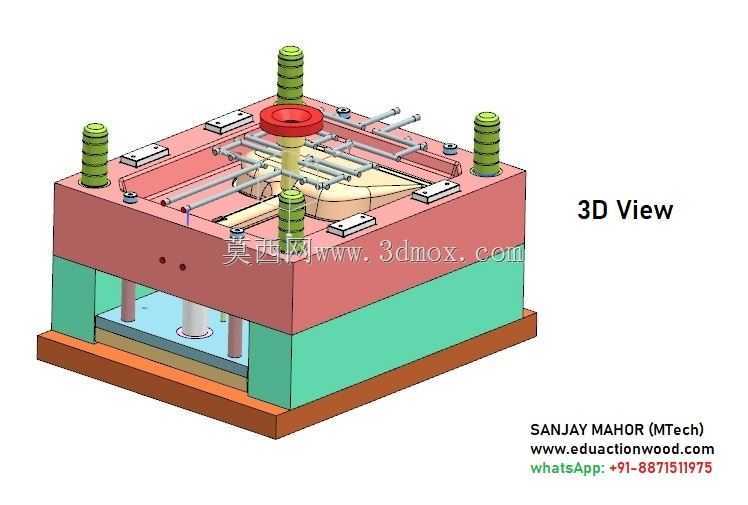

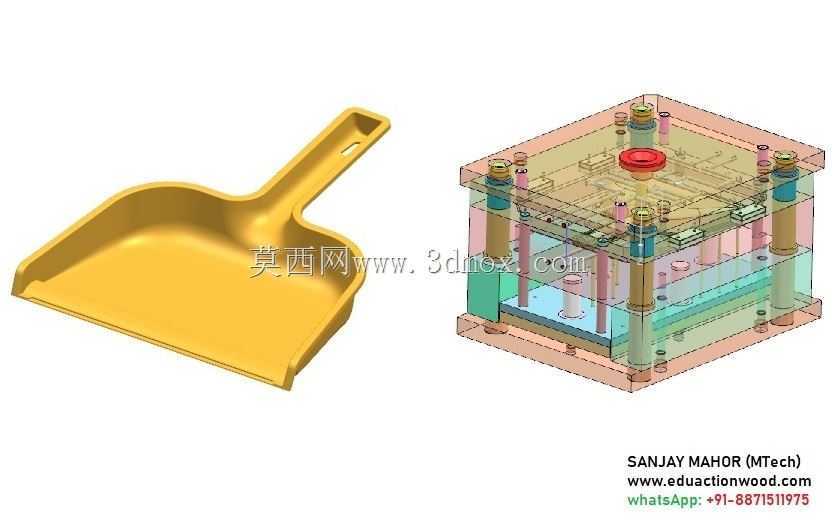

　　这套模具对应生产的是日常清洁场景中常用的手持塑料防尘簸箕，这类产品广泛应用于家庭清洁、办公场所保洁、工业车间工位清扫等场景，作为与扫帚配合使用的盛接类清洁工具，其结构需要兼顾手持操作的握持舒适度、盛接垃圾时的结构强度，以及边缘贴合地面的刮扫适配性。从模具整体结构来看，采用的是标准两板模模架配置，模架整体为方形布局，导柱导套分布在模架四角，保证合模过程中的动定模对中精度，避免长期生产过程中出现型腔错位导致的产品飞边、壁厚不均问题。模具的进胶方式选择了中心直接进胶，浇口设置在簸箕背部的中心位置，这种进胶方式的优势在于熔体填充过程中料流从中心向四周均匀扩散，能够最大程度降低簸箕大平面区域的填充应力，减少产品成型后的翘曲变形量，毕竟簸箕的盛料区域是大面薄壁结构，壁厚均匀性直接影响产品成型后的平整度，若填充不均很容易出现边缘翘曲，导致使用时无法贴合地面漏扫垃圾。

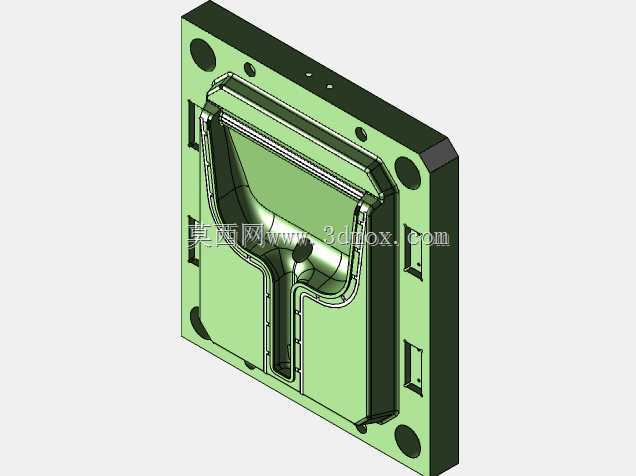

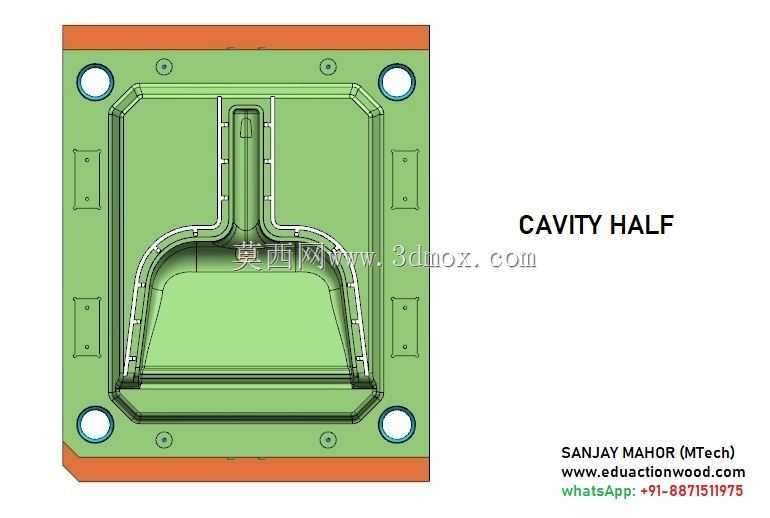

　　在成型零件的设计上，型腔部分直接对应簸箕的外表面，做了整体抛光处理，保证产品外表面的光洁度，避免清洁过程中污渍附着在产品表面难以清理；型芯部分则对应簸箕的内表面，在手持握柄的位置做了局部的加强筋结构复刻，这些加强筋沿着握柄的长度方向分布，既能够提升握柄的抗弯强度，避免手持施力时握柄断裂，也不会在产品表面形成明显的缩痕，筋位的厚度控制在主体壁厚的0.6倍，符合注塑成型的工艺要求。模具的顶出系统采用了顶杆+顶块的组合顶出方式，在簸箕的平面区域布置均匀分布的圆顶杆，在握柄的边缘位置设置方形顶块，保证开模后产品能够平稳脱离型芯，不会出现顶白、顶穿的缺陷，毕竟簸箕的边缘位置壁厚较薄，单一顶杆顶出很容易造成局部应力集中损坏产品。冷却系统的设计上，动定模都设置了循环式冷却水道，水道距离型腔壁的距离保持在15-20mm之间，水道直径选用8mm标准规格，沿着簸箕的外形轮廓环绕布置，保证成型过程中型腔各区域温度均匀，将成型周期控制在合理范围内，同时避免因冷却不均导致的产品内应力残留，提升产品长期使用的结构稳定性。

　　从安装边界来看，这套模架的外形尺寸适配常用的160吨卧式注塑机的安装规格，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴的匹配尺寸符合行业通用标准，模具的总厚度满足注塑机的最大最小模厚要求，顶出孔的位置与注塑机的顶杆位置对应，不需要额外加装顶出延长杆即可直接上机安装生产。在排气设计上，在簸箕边缘的分型面位置做了深度0.02mm的排气槽，能够将熔体填充过程中型腔内的空气顺利排出，避免产品边缘出现缺胶、烧焦的缺陷，尤其是簸箕的最远端边缘，距离浇口位置最远，是最后填充的区域，排气不畅很容易导致填充不足的问题。这套模具的结构设计没有采用复杂的抽芯机构，因为簸箕整体结构没有侧向的倒扣或者孔位，开模方向直接沿着产品的脱模方向布置，大幅简化了模具的加工难度和后期维护成本，适合大批量的量产需求，日常生产过程中只需要定期检查导柱导套的润滑情况、分型面的清洁情况，就可以保证长期稳定生产，生产出的产品只需要修剪掉中心的浇口料头，经过简单的飞边修整即可直接包装出厂，不需要额外的后处理工序。
