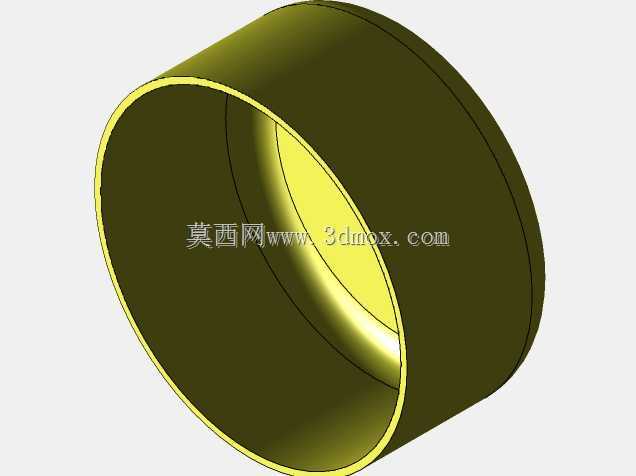

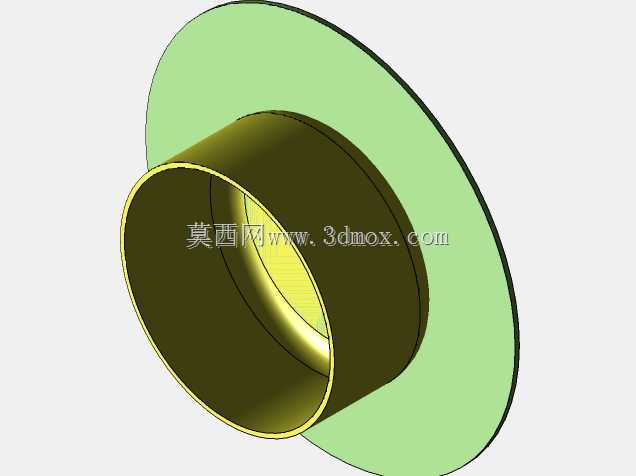

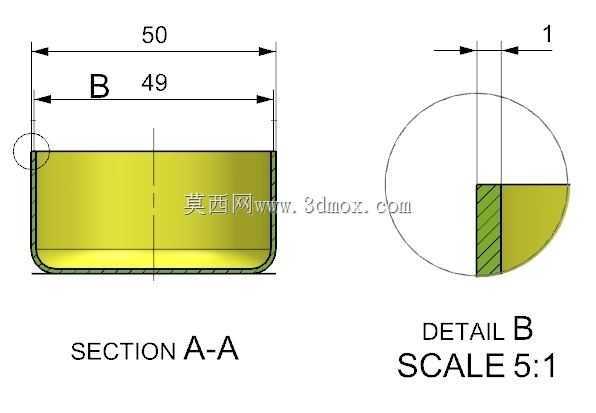

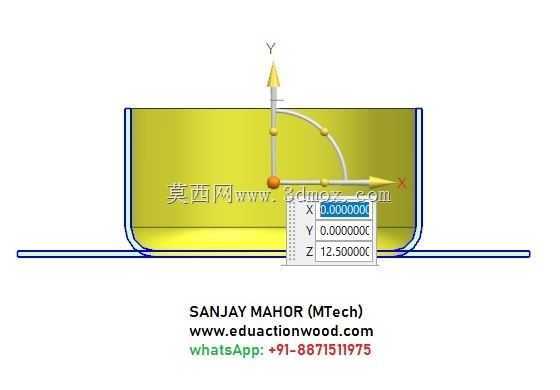

杯体制造成型用拉深冲压模具结构

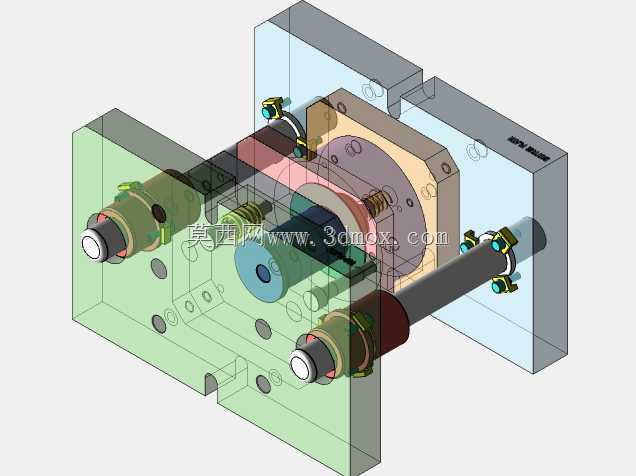

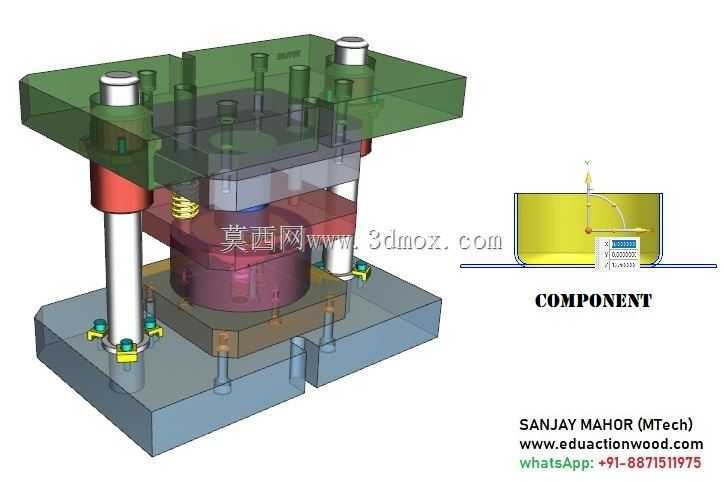

　　这套成型工装针对薄壁杯类零件的批量冲压生产需求设计，核心适配日用杯具、包装容器类回转体薄壁件的拉深成型工序，在日用五金、食品包装容器的生产车间中，可直接安装于对应吨位的开式可倾压力机或闭式单点压力机上使用，替代传统多工序分散冲压的低效方案，将杯体的首次拉深、压边、成型顶出工序整合在同一模架内完成，减少工序间零件转运带来的定位误差与磕碰伤风险。从结构布局来看，模架采用标准后侧导柱导向结构，上下模座选用铸铁材质保证长期冲压的刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中可保证上下模的同轴度偏差不超过0.03mm，避免拉深过程中出现壁厚不均、侧壁拉裂的问题。

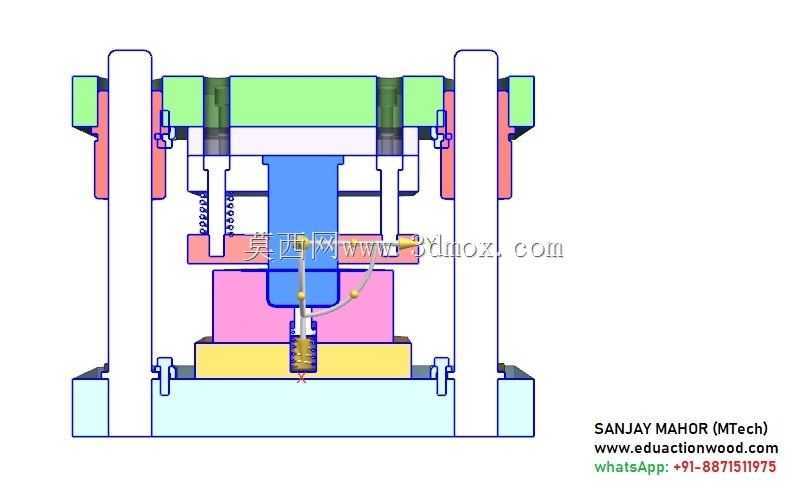

　　上模部分集成了凸模固定结构、弹性压边组件，压边力通过矩形螺旋弹簧提供，可根据不同板材厚度、拉深高度调整弹簧预压量，适配0.3-1mm厚度的铝板、冷轧钢板、食品级不锈钢板的拉深作业，压边圈的工作面做了镜面抛光处理，粗糙度达到Ra0.8以下，防止压边过程中在板材表面留下压痕，影响成品杯的外观质量。下模部分设置了凹模镶块与气动顶出机构，凹模入口处做了R5的圆角过渡，避免拉深初始阶段板材被凹模刃口剪切断裂，镶块采用模具钢淬火处理，硬度达到HRC58-62，保证长期冲压的耐磨性，单次修模前可完成不少于10万次的冲压作业。

　　顶出机构在滑块回程到上止点时自动将成型后的杯体从凹模腔内顶出，配合生产线的取料机械手可实现全自动连续生产，单工位生产节拍可达到15-20次/分钟，相比单工序模具生产效率提升60%以上。设计过程中充分考虑了安装边界的适配性，上模柄直径采用行业通用的50mm规格，可直接适配多数常规压力机的滑块安装孔，下模座的安装槽孔间距匹配标准压力机工作台的T型槽布局，无需额外加工转接板即可完成装夹，上下模合模后的总闭合高度为280mm，最大开模行程120mm，适配公称压力63T及以上的通用压力机安装使用。

　　针对杯类零件拉深常见的起皱、拉裂问题，模具的压边圈设置了6个均匀分布的定位挡块，板材放置时可快速定位，保证拉深过程中材料流动均匀，同时在凸模侧壁开设了微小的排气孔，避免拉深终了时模腔内部形成负压导致杯体贴附在凸模上难以脱模。整套模具的易损件均采用镶拼式结构，凹模刃口、凸模工作端出现磨损后可单独更换镶块，无需整体报废模架，降低长期生产的维护成本，在实际生产场景中，这套工装可直接用于直身杯、锥度杯等不同规格回转体杯类零件的成型，仅需更换对应的凸模、凹模镶块即可快速切换生产品种，换型时间不超过30分钟，适配中小批量多品种的杯类产品生产需求。结构设计上规避了传统拉深模的常见缺陷，比如将弹簧布置在上模座的预留空腔内，避免冲压过程中润滑油、金属碎屑掉落到弹簧上导致弹簧卡滞失效，导柱位置加装了防尘毡圈，防止冲压产生的金属粉尘进入导柱导套配合面，延长导向部件的使用寿命。
