工业用对辊式细碎破碎设备三维建模

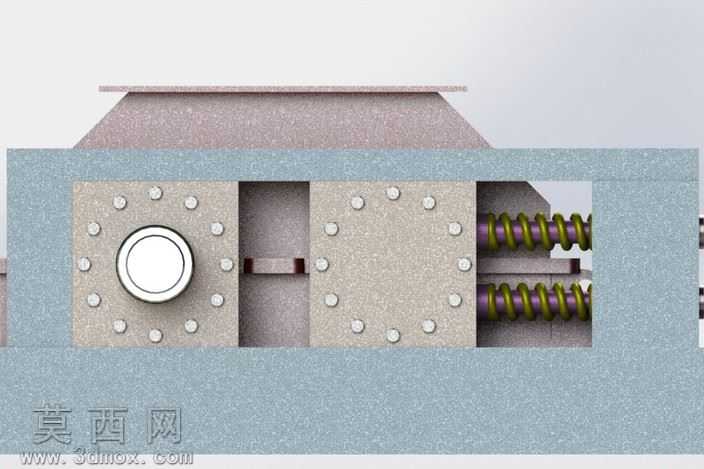

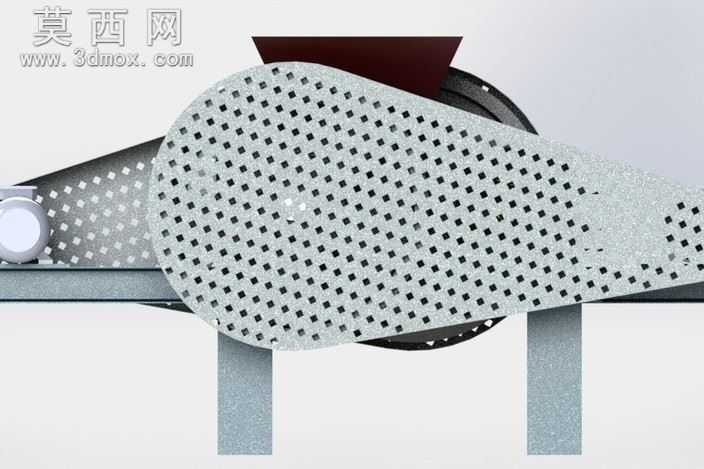

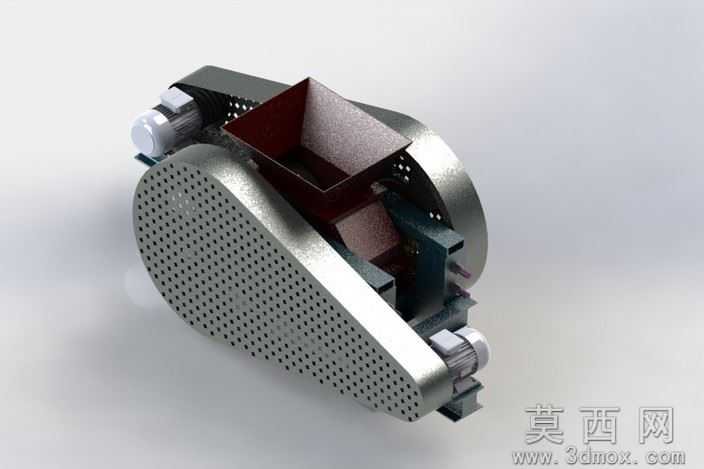

本模型为辊式破碎机的完整三维设计成果，建模过程严格遵循机械设计规范，先通过草图绘制确定设备整体布局，以两个平行相向转动的辊子作为核心执行部件，依次完成进料斗、辊子外壳、传动端连接结构、侧部防护壳体、驱动安装位的特征建模，所有零件间的装配关系完全匹配实际设备的运动逻辑，预留了辊轴转动的运动自由度，可直接用于运动仿真验证。渲染阶段采用工业产品写实渲染方案，外壳带密集冲孔的防护侧板赋予哑光磨砂金属材质，还原冲孔板的通透质感与金属哑光肌理；进料斗采用暗红棕色耐磨金属材质，模拟高锰钢耐磨衬板的表面质感；两端的驱动连接端盖做亮面金属处理，区分不同功能部件的材质差异；背景采用浅灰渐变纯色背景，搭配柔和的侧上方打光，清晰呈现设备的结构层次与部件轮廓，避免多余光影干扰结构展示。结构设计上，进料斗采用上宽下窄的收口式结构，可引导待破碎物料顺利落入两辊之间的破碎腔；侧部冲孔护罩兼顾防护功能与散热需求，可避免破碎过程中物料飞溅同时为内部传动结构散热；整体外壳采用流线型弧面过渡设计，减少设备外部的尖锐棱角，提升工业场景使用的安全性；两端的驱动安装位预留了标准的电机连接接口，可匹配常规工业减速电机的安装尺寸。设计思路围绕中小型物料细碎需求展开，通过双辊的挤压、碾磨作用实现物料破碎，相比锤式破碎机具备出料粒度均匀、过粉碎率低的优势，模型完整还原了设备的外部结构与核心部件的位置关系，可用于设备方案展示、结构教学、非标改造设计参考，建模过程中对所有配合面做了公差预留，符合机械加工的实际工艺要求，不存在无法实现的干涉结构，各部件的拆分逻辑也匹配实际设备的装配与检修流程，可直接导出工程图用于生产参考。
