日星ibike电机配套专用夹具结构设计

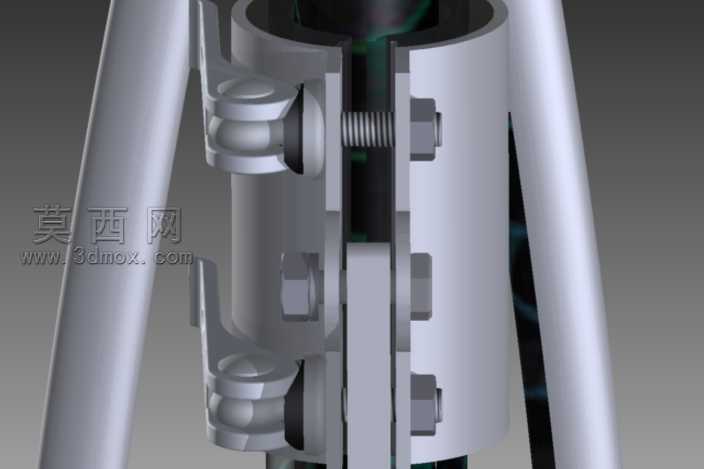

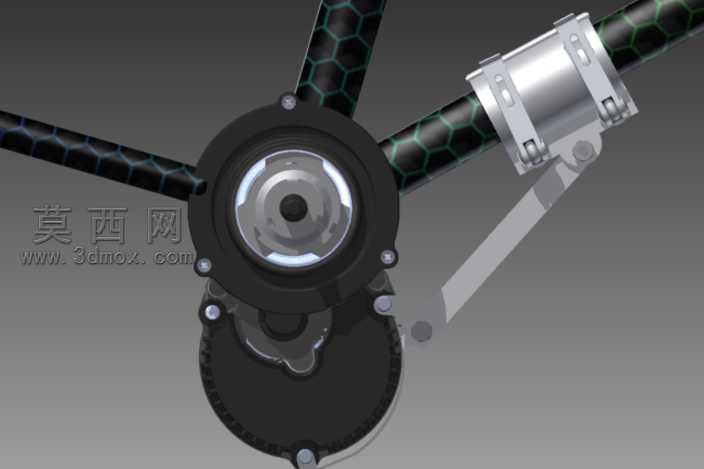

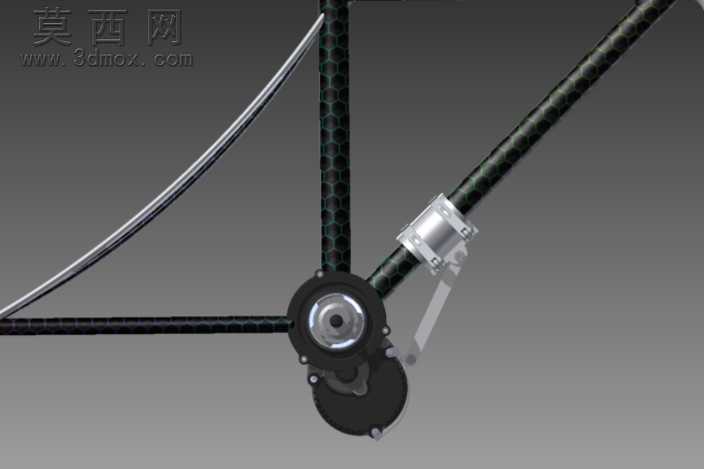

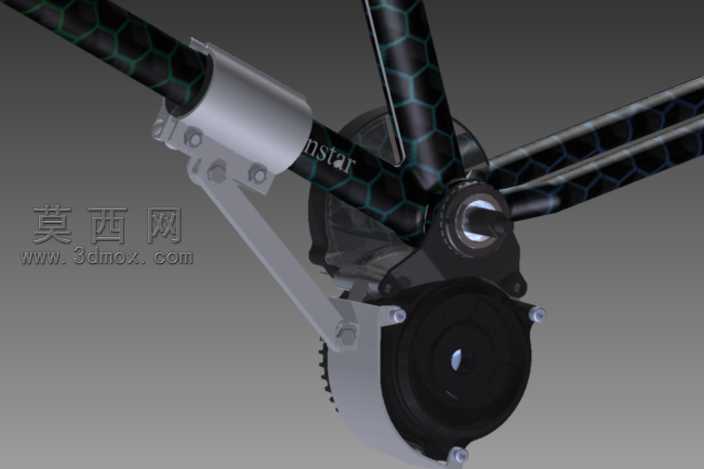

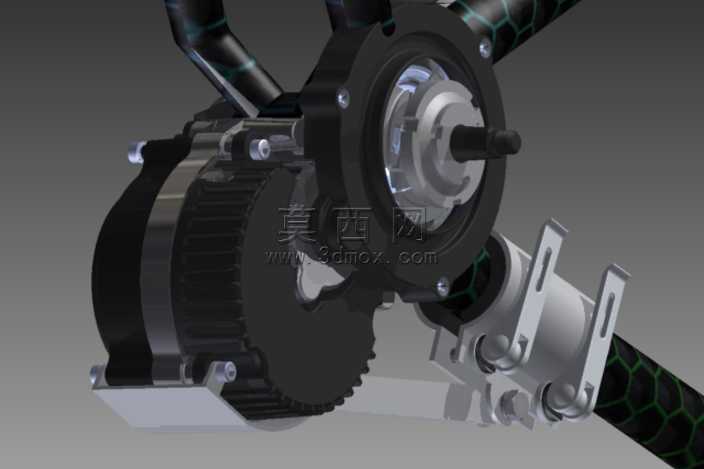

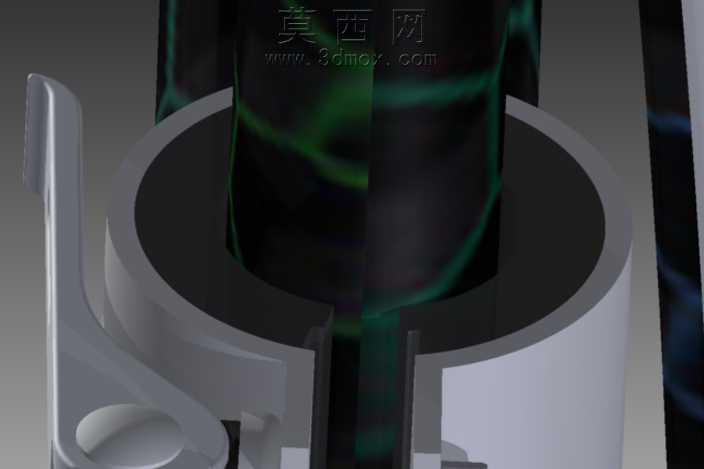

本作品为适配日星ibike电机的专用夹具三维设计方案，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工艺规范，对所有零件的配合公差、安装间隙做了精细化设定，确保虚拟装配状态下无干涉、无错位问题。渲染阶段采用金属哑光材质模拟主体结构的铝合金加工质感，对螺栓、弹簧等标准件赋予镀锌钢材材质，橡胶缓冲部件采用半哑光橡塑材质，通过环境光遮蔽、全局光照渲染参数调校，清晰呈现夹具的装配层次与结构细节，可360度旋转查看任意位置的结构形态，支持大小缩放查看微小的配合细节。该夹具结构参考成熟自行车座快装夹具的设计逻辑，核心采用轴点主支撑接杆搭配横向锁紧螺栓的结构形式，摒弃了传统双侧对锁的复杂结构，仅通过单侧操作即可完成快速锁紧与松脱，操作便捷性大幅提升。夹具体的开合角度经过多轮模拟调校，可适配不同尺寸规格的ibike电机安装位，无需额外更换配件即可兼容同系列不同批次的电机装夹需求。结构设计上充分考虑使用稳定性，夹臂内侧设置有防滑定位槽，锁紧后可限制电机的横向窜动与周向转动，无需额外辅助固定即可实现稳定装夹，不会在使用过程中出现松脱滑移问题。整套模型包含完整的装配体与各零件的独立建模文件，附带的结构说明文档详细拆解了夹具的工作原理、装配流程与锁紧受力逻辑，可直接用于工装加工生产的参考，也可作为同类自行车配套电机装夹结构的设计参考模板，为同类快装夹具的设计优化提供可落地的结构参考。
