遥控直升机封闭行星齿轮传动箱结构设计

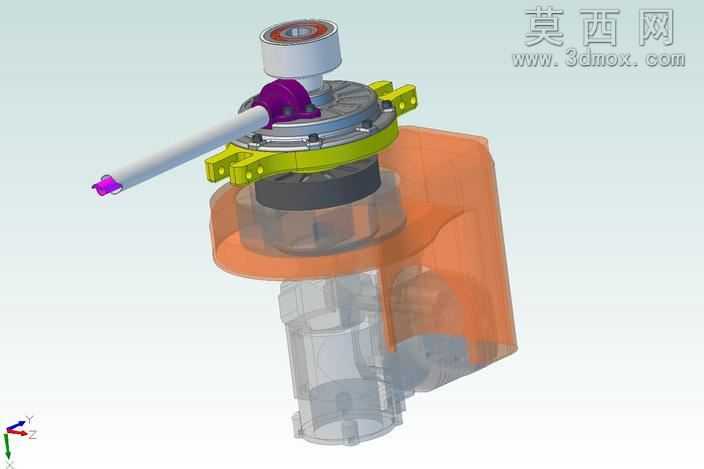

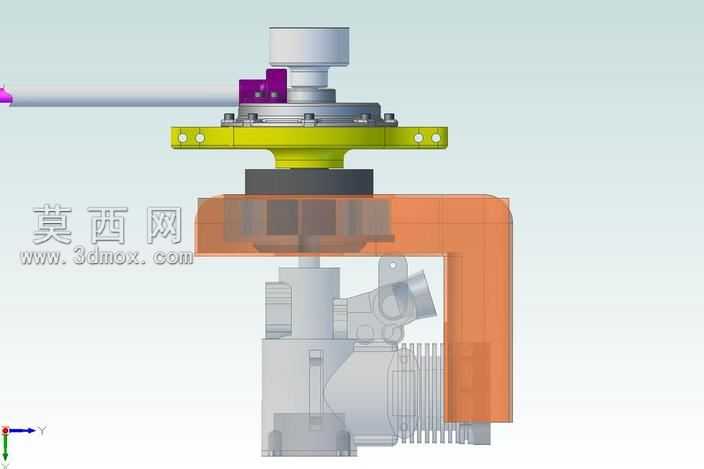

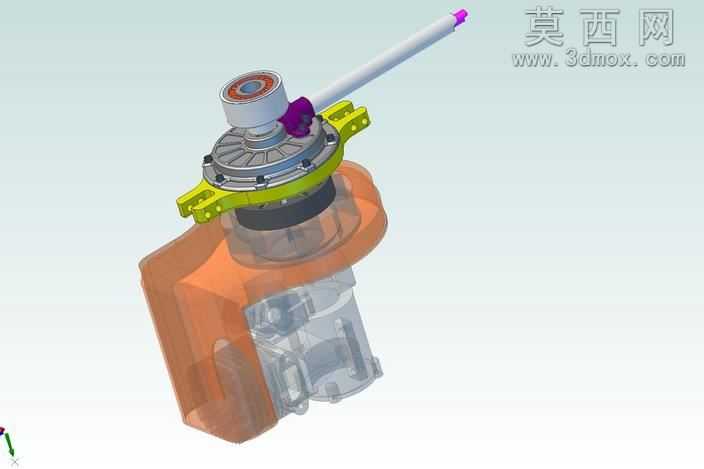

本作品为适配遥控直升机动力传输需求设计的封闭行星齿轮箱三维模型，建模过程严格遵循航模动力部件的尺寸精度要求，以SolidWorks为核心建模工具完成全参数化结构搭建，整体装配公差控制在航模部件适用的微米级精度区间。建模阶段首先完成核心传动构件的参数化绘制：针对太阳轮、行星轮、内齿圈的啮合参数，按照定传动比要求完成齿形的精确建模，通过方程式驱动齿廓曲线生成，保证轮齿啮合间隙符合封闭润滑工况的运行要求，避免传动过程中出现卡滞或异响问题。模型的结构分层清晰，自上而下依次布置动力输入连接法兰、行星轮系安装腔体、动力输出轴座、引擎连接基座，各部件间通过定位止口、紧固螺栓孔完成装配约束，完整还原了封闭齿轮箱的密封装配逻辑。渲染阶段针对不同构件赋予对应材质属性：上部安装法兰赋予阳极氧化黄色铝合金材质，还原航模轻量化构件的表面处理质感；行星轮系腔体赋予半透明橙色工程塑料材质，可直观展示内部轮系的排布与啮合状态；下部引擎连接基座赋予铸铝哑光金属材质，还原动力连接部件的厚重质感；输入输出轴段赋予抛光钢材材质，突出传动构件的加工精度。设计过程中充分考虑航模的实际使用需求，封闭腔体结构可有效阻隔飞行过程中的灰尘、水汽侵入轮系啮合区域，适配户外复杂飞行环境的使用要求；行星轮系的均载设计通过行星轮的浮动安装结构实现，可抵消引擎运转带来的小幅振动，提升动力传输的平稳性，降低传动过程中的噪音与能量损耗。整体模型完整还原了齿轮箱与航模引擎、旋翼主轴的连接接口，各安装孔位、定位凸台的尺寸均按照90度正交视图校准，可直接用于航模改装的结构验证、3D打印样件制作以及传动原理的教学演示，封闭结构的密封槽设计也在模型中完整呈现，可适配橡胶密封圈的安装，实现齿轮箱内部润滑脂的密封存储，保障长期运行的润滑效果。
