NKK开关AT4024配套保护护罩结构设计

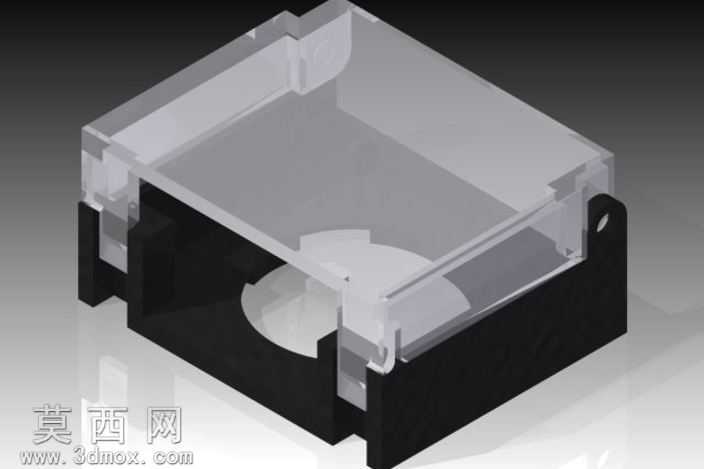

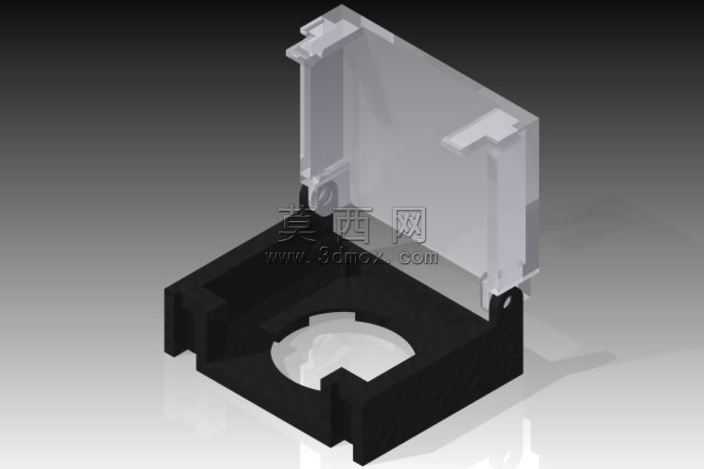

本作品为NKK开关AT4024配套的保护护罩三维建模成果，建模过程围绕开关防护的实际使用需求展开，首先对目标开关的安装尺寸、操作区域轮廓、接线端排布进行精准测绘，将实测参数转化为三维建模的基准草图，确保护罩与开关本体的装配公差控制在合理范围内。建模阶段采用实体建模与曲面建模结合的方式，护罩下部的黑色基座部分使用实体拉伸、切除命令构建，精准预留开关本体的嵌入卡槽、安装固定耳的通孔结构，固定耳位置做了圆角过渡处理，避免安装时应力集中导致的基座开裂；上部的透明防护盖采用半透明材质参数设置，建模时重点还原防护盖的弧形操作让位结构，既保证日常状态下可以覆盖开关操作面起到防误触、防尘防水溅的作用，又不会阻碍开关的正常扳动操作。材质渲染阶段，对基座部分赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原ABS阻燃塑料的真实质感，对上部透明护盖赋予半透明聚碳酸酯材质，设置合适的透光率与折射参数，既体现透明件的通透质感，又能清晰展示内部开关的轮廓结构。结构设计上，护罩采用上下扣合的装配方式，基座与透明盖之间设置了定位卡扣结构，无需额外紧固件即可完成组装，同时在护罩侧壁预留了走线让位缺口，适配开关接线后的走线需求，整体结构紧凑，安装后不会额外占用过多安装空间，能够有效避免日常作业中的误触碰引发的开关误动作，同时阻挡灰尘、碎屑、飞溅液体接触开关本体，提升开关在复杂工况下的使用寿命。建模过程中对所有装配接触面做了公差匹配校验，确保护罩可以顺畅套入开关本体，固定耳的安装孔位与开关自带的安装点位完全对齐，无需二次打孔修改即可完成安装，兼顾了防护性能与装配便捷性。
