手持式工具枪型塑料外壳结构设计

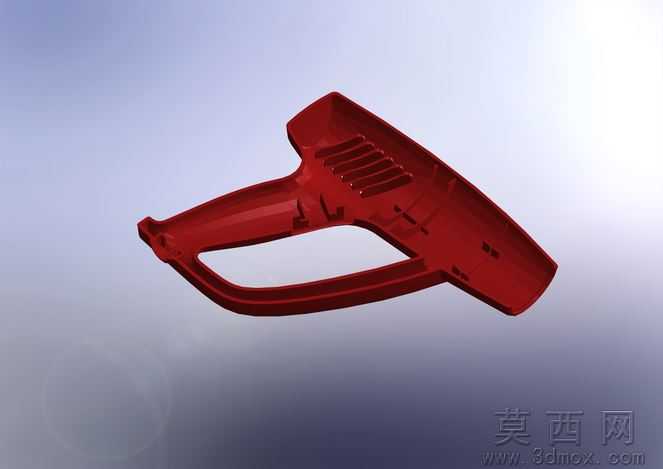

本作品为手持式工具配套的枪型塑料外壳三维模型，整体采用符合人体工学的枪式握持布局设计，建模阶段以曲面造型为核心构建逻辑，先通过草绘勾勒出壳体的外轮廓控制线，精准把控握持区域的弧度、扳机护圈的镂空尺寸以及壳体前端的安装对接轮廓，确保整体造型线条流畅无突兀折角，适配手持操作的贴合度需求。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚保持一致避免注塑成型时出现缩痕、缺料等缺陷，同时在壳体内侧预留了对应的卡扣安装位、筋位加强结构以及功能组件的装配卡槽，无需额外做结构修改即可直接对接内部的功能元器件装配。渲染阶段采用哑光红塑料材质，还原常见手持工具外壳的磨砂质感，材质参数调整中适当添加细微的颗粒粗糙度，避免高反光带来的廉价塑料感，同时通过环境光遮蔽效果凸显壳体表面的防滑凹槽细节，该防滑凹槽分布在壳体上部的握持按压区域，通过等距排列的内凹筋条提升使用时的摩擦力，防止操作过程中打滑。壳体的扳机护圈采用一体化成型设计，与主体外壳之间做了圆角过渡处理，既避免尖锐边角带来的使用安全隐患，也能提升该区域的结构强度，防止跌落时出现护圈断裂的问题。壳体的分型面设置在壳体的侧部中线上，分型线做了隐藏式处理，确保合模后外表面无明显合模痕迹，提升成品的外观质感。整体模型的结构设计兼顾了注塑生产的工艺可行性与手持使用的人体工学需求，所有安装位的尺寸都做了公差预留，可直接用于后续的模具开发与手板打样验证，壳体边缘全部做了倒圆角处理，无尖锐毛边结构，符合手持类产品的安全设计规范。
