汽车发动机用火花塞结构三维设计作品

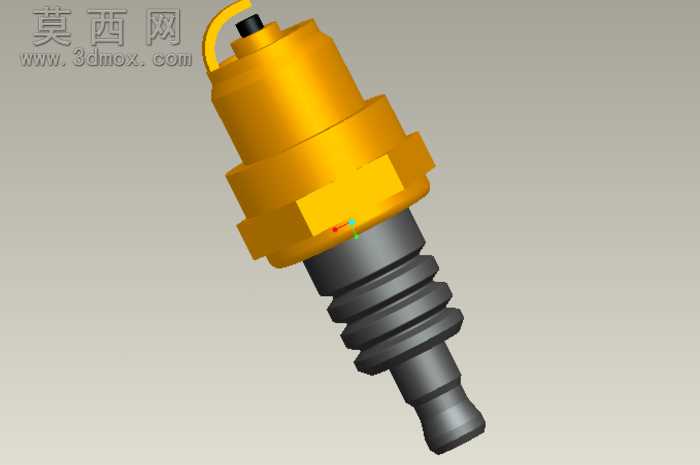

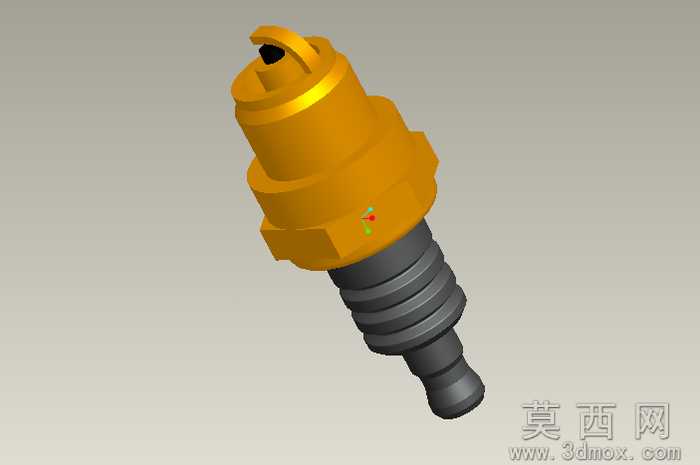

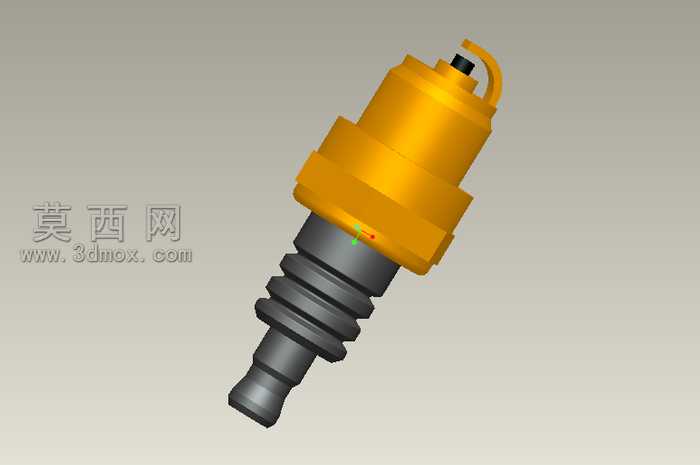

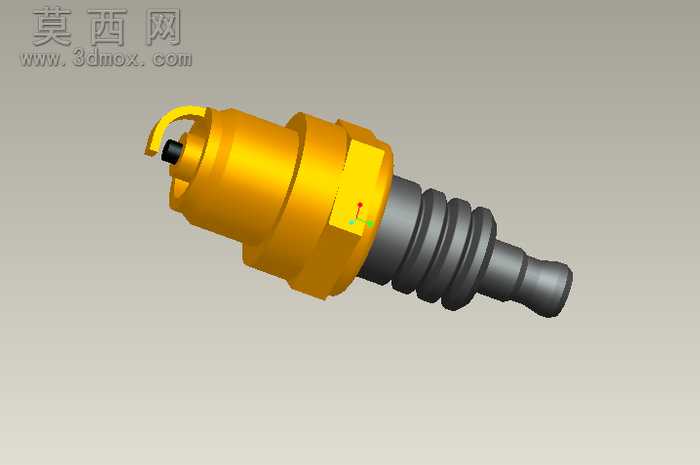

本作品为汽车发动机点火系统核心部件火花塞的三维建模设计成果，建模过程依托专业三维设计软件完成，整体严格参照真实火花塞的工业尺寸比例进行1:1还原，完整复现了火花塞从顶部接线端到下部点火电极端的全部结构特征。建模阶段采用参数化特征建模思路，首先通过旋转特征构建主体的阶梯轴类基础轮廓，针对上部金属壳体的六角拧动结构，采用拉伸切除结合阵列的方式完成六角棱边的精准塑造，还原了安装扳手拧动时的受力接触面结构；上部接线端的弯钩结构采用扫描特征完成，精准还原接线部位的卡扣形态，保证接线端子的结构合理性。下部陶瓷绝缘部位的多道环形密封槽结构，通过环形阵列切除的方式逐道构建，每道槽的宽度、深度、间距都参照实物参数设置，还原陶瓷体的绝缘密封结构特征；下部金属壳体与陶瓷体的衔接部位做了精准的台阶过渡处理，还原两者装配时的贴合限位结构。材质与渲染阶段，针对不同部位的材质特性做了区分设置：上部金属壳体部位赋予金属漆材质，调整金属粗糙度与反光参数，呈现镀锌金属壳体的暖金色金属质感，同时添加细微的表面磨砂纹理，还原工业金属零件的真实表面质感；下部陶瓷绝缘部位赋予深灰色硬质陶瓷材质，调整材质的漫反射与高光参数，呈现陶瓷材质的哑光硬质质感，同时在陶瓷表面添加细微的颗粒纹理，还原工业陶瓷的真实表面特征；顶部接线弯钩部位赋予深色金属材质，还原接线端子的金属导电特性。整体渲染采用柔和的均匀布光方案，避免过强的反光遮挡结构细节，同时添加柔和的环境阴影，让模型的立体感与结构层次更加清晰。设计过程中重点考量了火花塞各部位的装配逻辑，金属壳体、陶瓷绝缘体、内部导电杆、下部电极的衔接位置都做了精准的结构对齐，保证各部件的装配关系符合真实产品的工业设计要求，既还原了外观形态，也体现了内部结构的装配合理性，可用于汽车零部件结构教学、点火系统原理演示、相关产品设计参考等场景。
