Kossel3D打印机带冷却系统E3D挤出组件

该组件专为三角洲结构的Kossel型FDM3D打印机设计，核心作用是作为熔融沉积成型工艺的核心执行端，完成耗材熔融、精准挤出与成型区域快速冷却的全流程作业，适配PLA、ABS、PETG等多种主流3D打印耗材，可有效解决高速打印过程中挤出头散热不足导致的耗材提前软化堵头、成型层冷却不及时引发的层纹粗糙、模型翘边变形等常见打印问题，大幅提升连续打印的稳定性与成品表面质量。

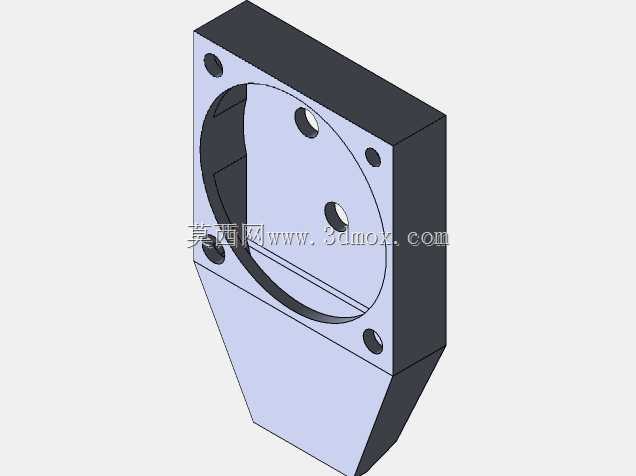

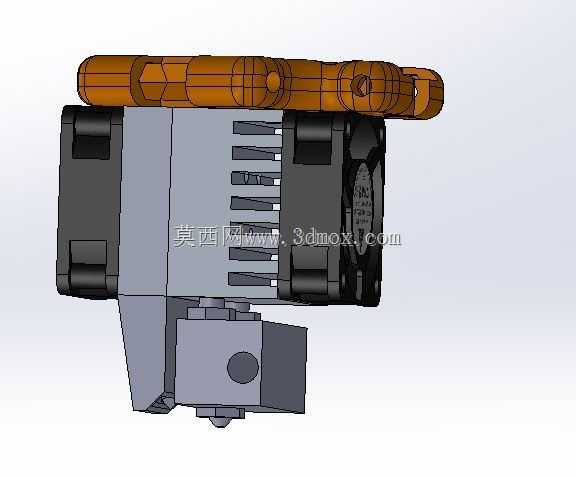

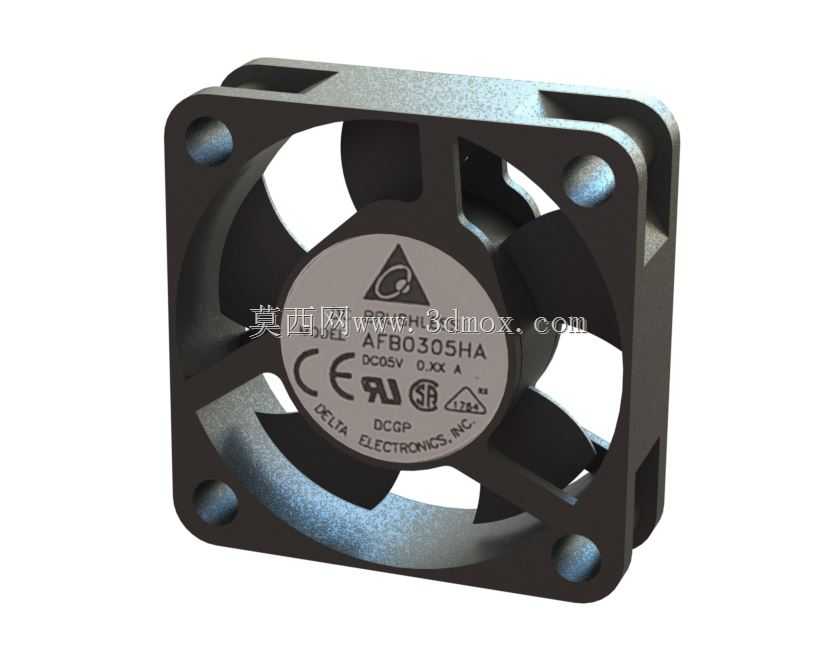

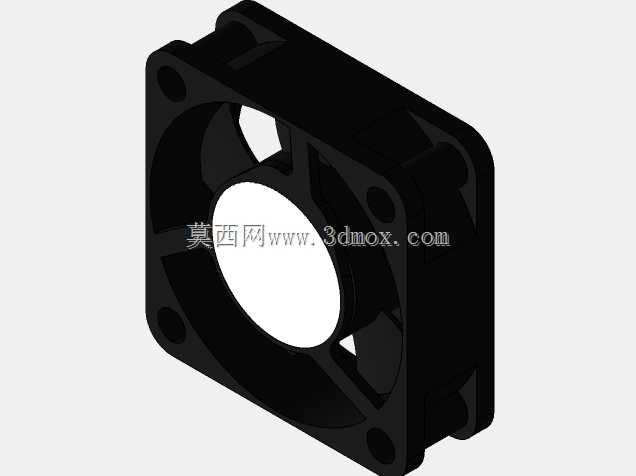

设计过程中以成熟的E3D挤出结构为基础蓝本，针对Kossel打印机的并联臂运动特性做了适配优化：在靠近喉管的散热段加装了轴向散热风扇与导流风道，风道采用半包围式结构贴合散热鳍片轮廓，可将冷却气流均匀导向每一片散热鳍片，避免热量沿喉管向上传导造成进料段耗材软化卡料；在喷嘴侧方预留了成型冷却风扇的安装位，导流槽可将气流精准导向喷嘴刚挤出的熔融耗材区域，让耗材挤出后快速冷却定型，保证小尺寸特征、悬空结构的打印精度。

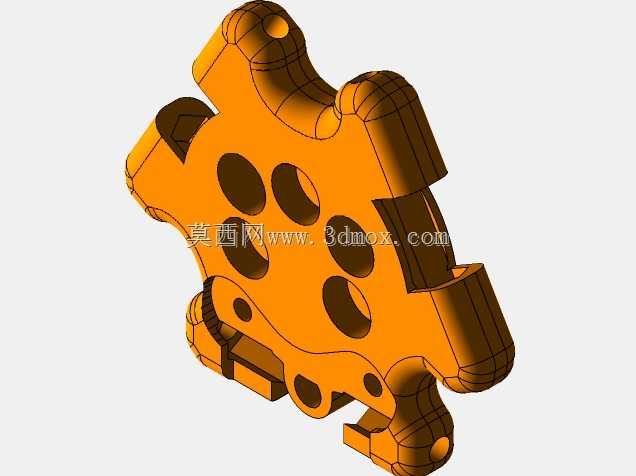

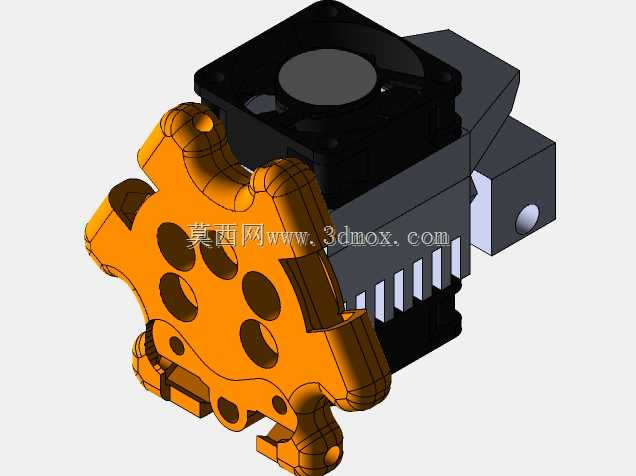

组件整体采用模块化拼接设计，各部件的安装边界完全适配Kossel打印机的 effector 安装位，无需对原有打印机的运动结构做打孔、裁切等改造即可直接替换原有挤出头；散热鳍片采用多道平行开槽结构，在有限的安装空间内最大化散热接触面积，上部的走线槽采用内嵌式设计，可将加热棒、热敏电阻、风扇的供电线路规整收纳，避免打印机高速运动过程中线路剐蹭打印件或机架，降低运动干涉风险。组件的挤出流道采用短喉管直通设计，缩短耗材熔融后的输送距离，减少耗材在流道内的残留，降低换色打印时的串色概率，同时配合侧方冷却风道的气流导向，可在50-200mm/s的打印速度区间内保持稳定的挤出压力，保证不同打印速度下的出丝均匀度，适配从0.1mm层高的精细模型到0.3mm层高的快速打样等不同打印需求。
