集成Festo配电元件的设备气动控制箱体

　　在离散制造的产线工位、小型专机配套的气路供给场景里，这类集成了配电元件的气动控制箱是气路动力分配与动作逻辑调控的核心载体，区别于分散布置的阀岛与气源处理件，集成式箱体将气源处理、阀组控制、配电接口全部整合在封闭金属壳体内，能适配车间多粉尘、少量切削液飞溅的复杂工况，避免外露气路管路被工件剐蹭、被杂物堆积造成的气路故障。从实际使用场景看，这类控制箱多配套在半自动装配工位、小型非标专机、工装夹具的气路供给端，单箱可覆盖4-8路独立气动执行元件的供气与动作控制，能同时处理气源过滤减压、多回路通断控制、动作速度调节的需求，不需要在设备机架上零散布置气源处理件与阀组，大幅减少现场气路布线的工作量，也降低后期运维时排查气路故障的难度。

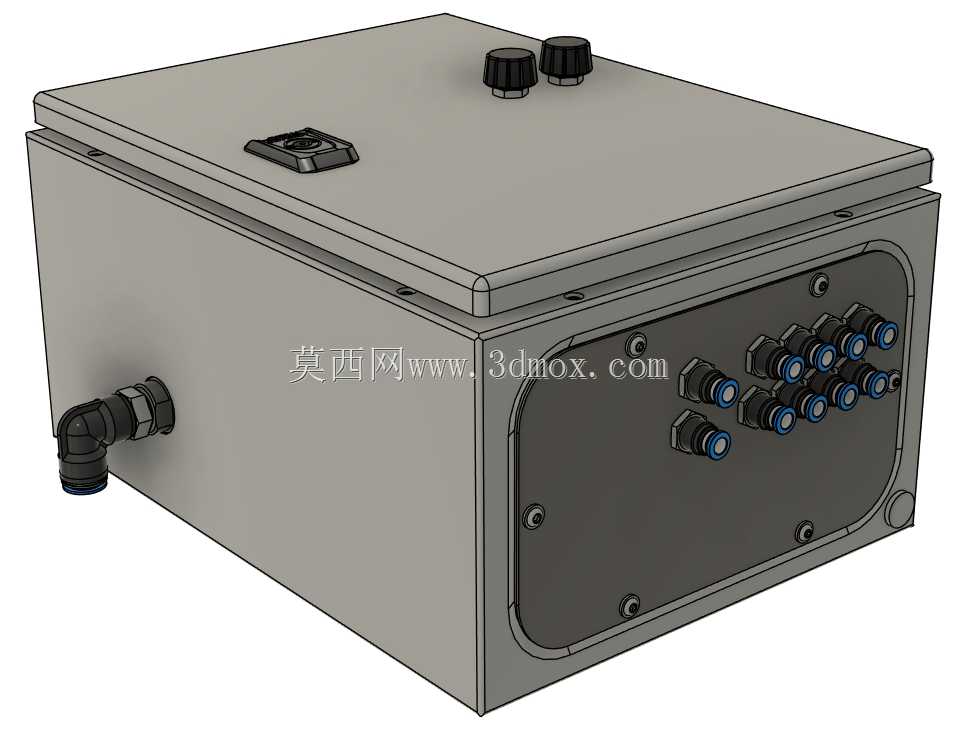

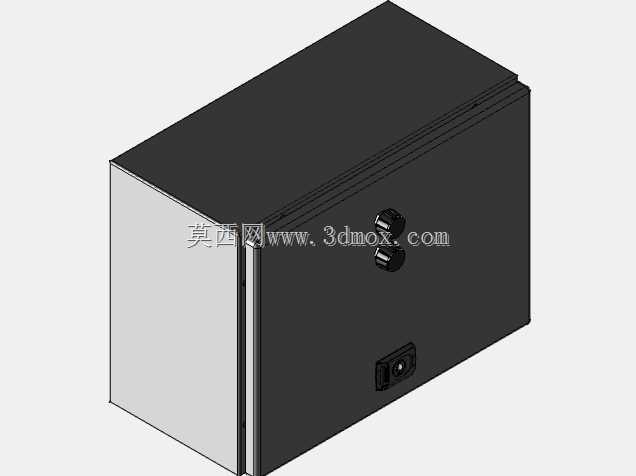

　　箱体采用壁挂式安装结构，壳体采用1.5mm厚冷轧钢板折弯焊接成型，门板采用内嵌式密封结构，合页采用可拆卸式工业铰链，门锁采用旋转式压紧锁，关闭后能达到IP54的防护等级，可阻挡车间内的金属碎屑、漂浮粉尘进入箱内污染气动元件。安装边界上，箱体背部预留4个M8的挂装孔，孔位间距适配通用的100mm、150mm规格的工业安装梁，箱体整体深度控制在200mm以内，挂装后不会过多占用工位侧方的操作空间，门板开启角度可达120度，完全开启后箱内所有元件的操作面、接线接气端都完全暴露，不需要额外拆解内部安装板就能完成调压、更换滤芯、接线调试的操作。

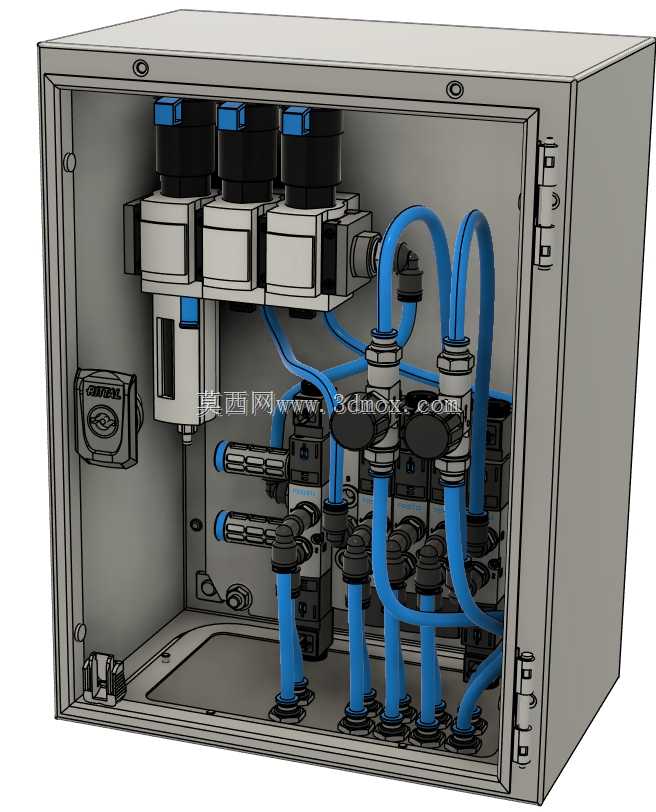

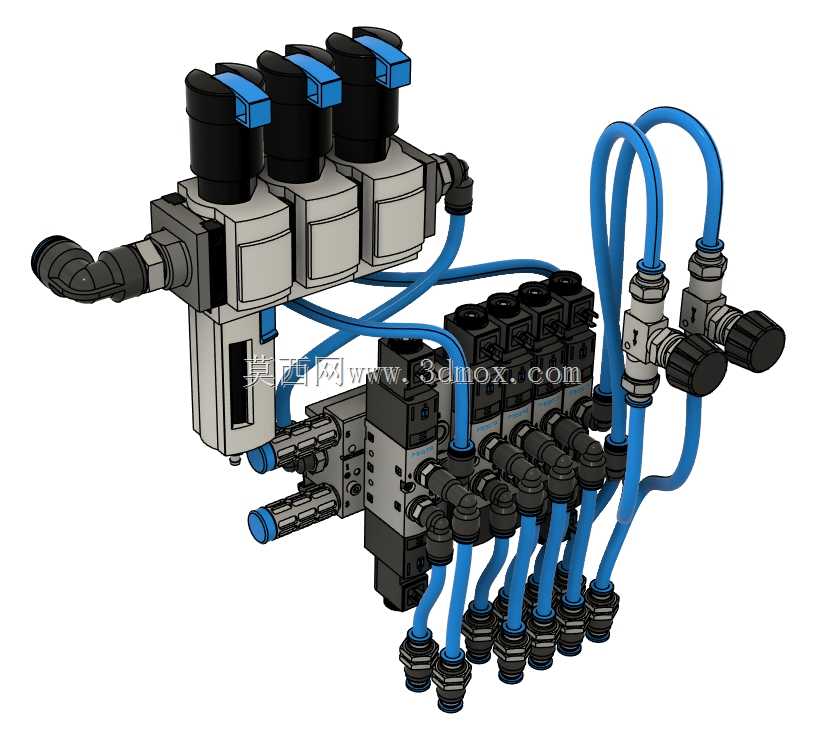

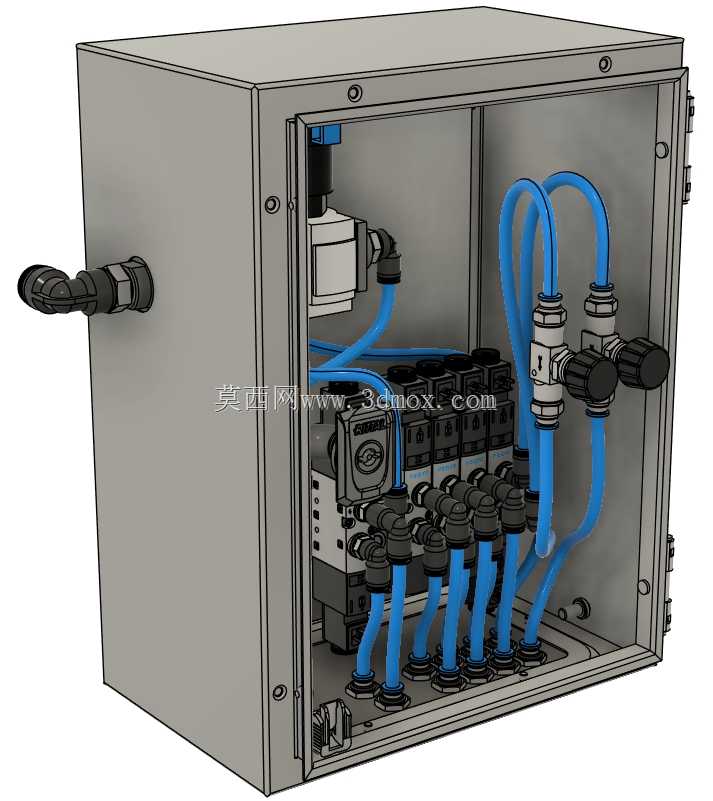

　　内部元件布局遵循气路流向从上到下的排布逻辑，最上方布置三联件气源处理组件，完成进气的过滤、减压、油雾供给，进气端预留G1/2的外螺纹接口，可直接对接车间主供气管路，三联件的调压旋钮朝向门板侧，开门后就能直接调整系统供气压力，压力表嵌入安装在三联件侧方，读数视角正对操作位，不需要探身就能观察当前系统压力。气源处理组件下方布置汇流板阀组，所有电磁阀统一安装在整块铝合金汇流板上，汇流板内部打通供气与排气通道，不需要在阀件之间额外连接供气软管，减少管路接头的泄漏点，每个阀位对应的输出气路直接通过蓝色PU气管连接到箱体下部的快插接头座，接头座全部采用外螺纹固定在箱体底部的安装梁上，外接执行元件的气管可以直接从箱体底部插入对接，不需要打开箱门就能完成外部气路的连接与拆卸。

　　配电部分的元件全部布置在阀组侧方的绝缘安装板上，电磁阀的供电线全部通过行线槽规整布线，接线端子排预留20%的备用点位，方便后期增加阀位时的接线扩展，箱内还预留了DC24V开关电源的安装位，可直接给电磁阀、压力传感器供电，不需要在箱外额外布置供电电源。设计过程中特意将气路与电路的走线区域做了物理分隔，气路管路全部走箱体左侧的布线空间，电路走线全部走右侧的绝缘行线槽，避免管路漏气时冷凝水喷溅到接线端子上造成短路故障，箱体底部的电缆进线孔、气管进线孔都配备了橡胶密封格兰头，穿线后可以拧紧密封，避免粉尘从进线缝隙进入箱内。排气端全部集中汇流到箱体侧方的排气消音器安装位，所有阀组的排气口通过软管统一连接到消音器，降低阀组排气时的噪音，也避免排气气流直接吹向车间地面扬起粉尘。从建模细节上看，所有气动元件的接口尺寸、安装孔位都完全匹配工业常用元件的实际参数，箱体的折弯圆角、焊接余量、合页安装位的加强筋都做了还原，内部管路的弯曲半径都符合PU气管的最小弯曲要求，不会出现管路弯折堵气的设计问题，安装板上的每个元件固定孔位都预留了装配公差，实际生产时可以直接按照模型的孔位加工安装板，不需要二次调整孔位坐标。
