中柱式螺旋钢结构楼梯三维设计

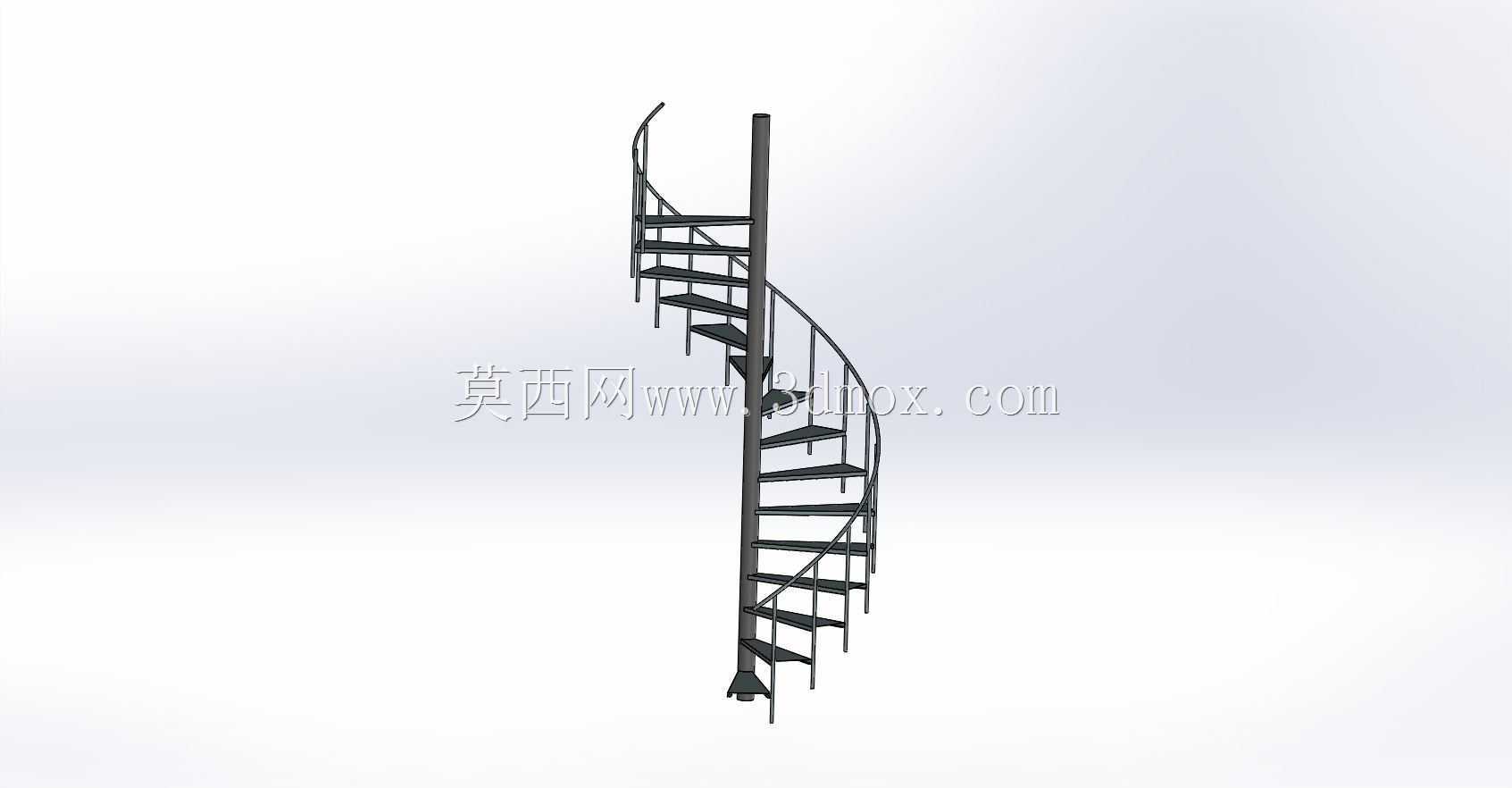

　　这款中柱式螺旋钢结构楼梯，核心应用场景覆盖loft夹层空间、小型商业门店、工业设备检修平台、户外景观连廊等垂直通行需求场景，尤其适配平面预留空间狭小、无法布置直跑或双跑楼梯的安装环境，相比常规直跑楼梯可节省60%以上的平面占地，在层高2.8米到4.2米的空间内都能通过调整踏步数量适配安装需求。从实际使用功能来看，该楼梯以单根中心钢柱作为核心承重载体，所有踏步均通过焊接或螺栓连接固定在中心柱上，踏步围绕中心柱做360度螺旋上升排布，通行时人员沿螺旋轨迹上下，踏步外侧设置连续的螺旋形扶手栏杆，可在通行过程中提供侧向防护，避免人员踏空坠落，栏杆高度符合常规建筑临边防护的尺寸要求，扶手采用圆管截面，握持手感顺滑，无尖锐棱角。

　　设计过程中首先确定中心柱的安装定位，需保证中心柱上下两端的固定点分别与上层楼板、地面结构做刚性连接，中心柱采用厚壁无缝钢管制作，可承受额定的竖向活荷载与侧向晃动荷载，避免长期使用后出现柱体倾斜、踏步变形的问题。踏步采用钢板折弯成型，每块踏步的扇形投影尺寸经过反复校核，保证踏步内侧有效踩踏宽度不低于150mm，外侧踩踏宽度控制在280mm到320mm之间，踏步高度统一控制在180mm到200mm区间，避免上下通行时出现步幅忽大忽小的不适感，所有踏步的安装角度沿中心柱均匀排布，螺旋上升的导程根据层高做等比例分配，保证整梯的通行节奏一致。

　　安装边界方面，整梯的最大外轮廓直径可根据现场预留空间调整，常规款直径控制在1.2米到1.8米区间，安装时仅需在地面与上层楼板预留中心柱的固定点位，无需在周边墙体做额外的支撑连接，对周边建筑结构的荷载要求较低，适配砖混结构、钢结构、混凝土结构等多种建筑主体。从结构细节来看，踏步表面做防滑处理，可增加踩踏时的摩擦力，避免湿滑环境下人员滑倒，栏杆与踏步外侧的连接点采用满焊工艺，焊后做打磨抛光处理，消除焊接应力集中点，提升整体结构的抗疲劳性能，中心柱上下两端的固定法兰盘设置多组螺栓孔，可通过膨胀螺栓或预埋焊接的方式与建筑主体牢固连接，安装完成后整梯的侧向晃动量控制在安全阈值内，满足日常通行的稳定性要求。

　　不同于传统的混凝土螺旋楼梯，这款钢结构螺旋楼梯自重更轻，整体安装周期更短，所有构件均可在工厂预制完成后运输到现场组装，无需现场浇筑养护，对于后期需要调整空间布局的场景，还可实现可拆卸二次安装，材料可回收利用率高。在设计建模过程中，每一块踏步的空间角度都做了参数化关联，调整层高或梯段直径时，所有踏步的位置、角度可自动更新，避免重复建模的工作量，同时预留了踏步饰面安装的结构层，后期可根据装修需求在踏步表面铺设木质踏板、石材踏板或防滑橡胶垫，适配不同风格的装修需求。针对户外使用场景，钢结构表面可做热镀锌或喷塑防腐处理，提升耐候性能，避免长期日晒雨淋出现锈蚀问题，栏杆的竖杆间距控制在110mm以内，防止儿童从栏杆间隙钻出，符合民用建筑防护的安全规范要求。整梯的荷载取值按照民用建筑楼梯的活荷载标准设计，可满足多人同时上下通行的承重需求，中心柱的长细比经过校核，避免在极端荷载下出现失稳问题，踏步的钢板厚度根据梯段宽度匹配，宽度越大的梯段采用更厚的钢板制作，保证踏步在承重时不会出现明显的下挠变形。
