内螺纹手动两片式球阀结构造型

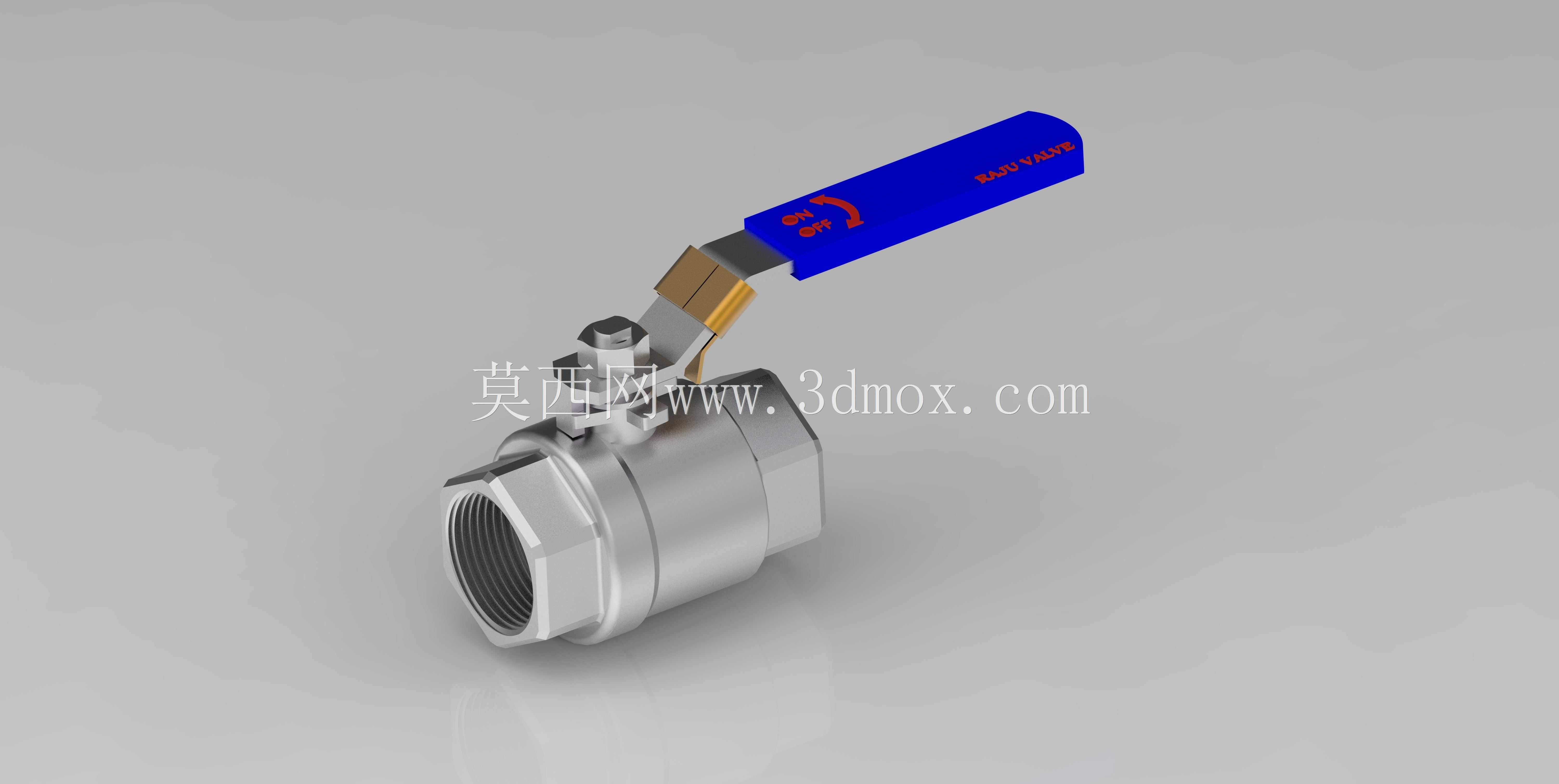

　　两片式内螺纹球阀在常规流体管路里属于使用频率很高的截断类元件，民用给排水、小型暖通支路、压缩空气支管、轻型化工取样管路以及家用电器内部水路都能见到同类结构。它的核心作用不是精细调节流量，而是通过阀体内球形阀芯的90度旋转，让流道在全开与全关之间快速切换，全开状态下介质沿直通通道流过，流阻小、压降低，也不容易在腔体内形成明显滞留区。

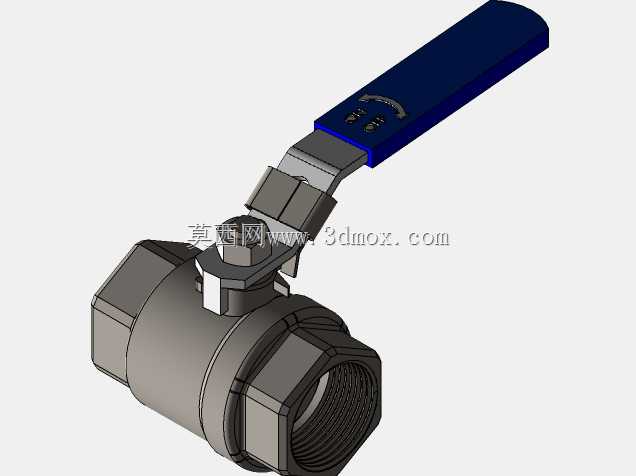

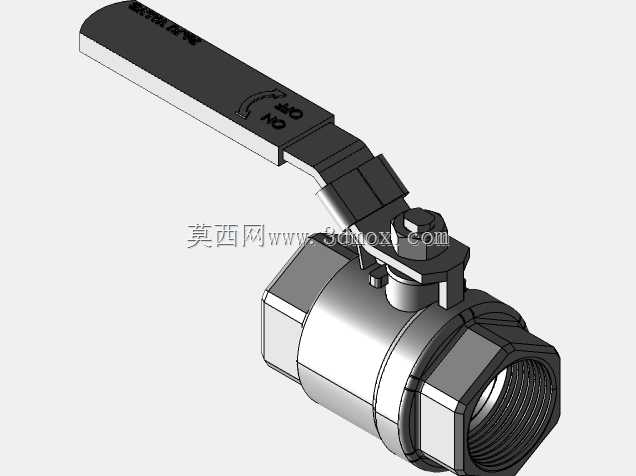

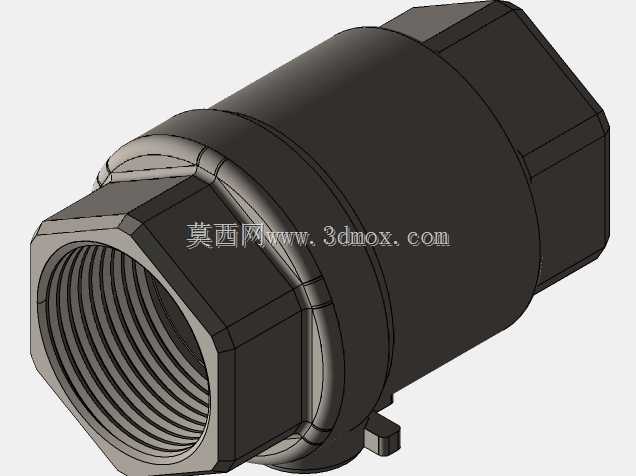

　　从结构思路看，该模型采用两片式阀体组合，主阀体与侧阀体通过螺纹连接形成完整承压壳体，装配时可先把球形阀芯、阀座密封圈和阀杆从侧向放入，再将两侧体拧紧定位。相比一体式铸造阀体，两片式方案在小口径产品中更便于加工、装配和后期维护；相比三片式结构，零件数量更少，外形更紧凑，成本也更适合批量民用和轻型工业场景。两端采用内螺纹接口，安装时直接与外螺纹管段旋合，不需要额外焊接法兰，适合空间有限、检修频次不高、管径偏小的管路布置。

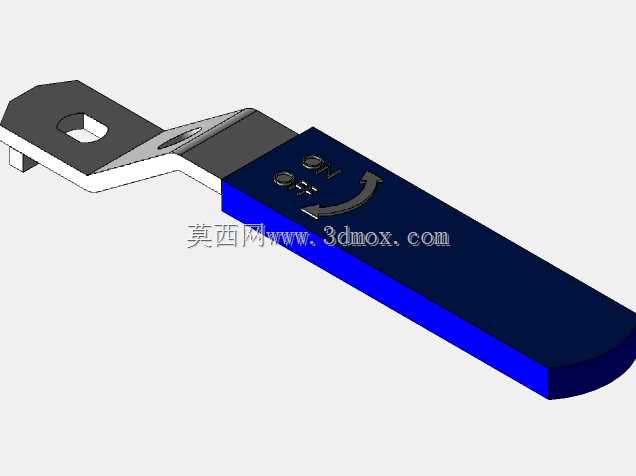

　　手柄部分采用长杠杆式设计，蓝色包覆层既提高操作辨识度，也能增强手动扳动时的握持摩擦力。手柄与阀杆通过扁方或等效止转结构连接，转动手柄即可带动阀芯同步旋转。手柄处于与管路轴线平行位置时，阀孔与流道对正，阀门全开；扳动到与管路轴线垂直位置时，阀孔横切流道，阀门全关。这种位置关系对现场操作人员很直观，巡检时不必靠近铭牌也能快速判断阀门状态。手柄端部附近的限位结构用于约束旋转角度，避免超过90度后造成阀座偏磨或密封面错位。

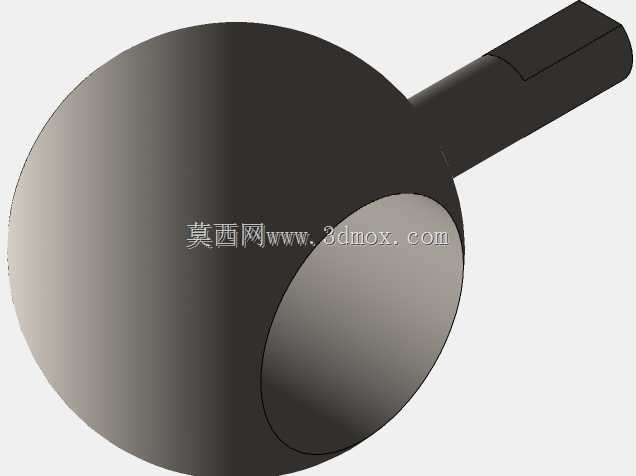

　　阀芯为中部带通孔的球体，两侧由弹性阀座贴合密封。关闭时，球体通孔转离流道，球面压紧阀座，介质压力会进一步辅助密封副贴合；开启时，通孔与管道方向一致，介质近似直线通过。由于密封面围绕球体外圆分布，球阀在全关位置具有较好的截断能力，但不宜长期处于半开状态承担节流任务，否则高速介质会冲刷球孔边缘和阀座，产生噪声、振动并缩短密封寿命。

　　外形尺寸方面，这类小口径螺纹球阀的安装边界主要由两端螺纹规格、阀体六角外形、阀杆高度和手柄回转半径共同决定。管路建模时不能只测量阀体沿轴向的长度，还要预留手柄向上抬起和左右90度扳动所需的空间。阀体下部两侧的六角面是安装扳手的受力位置，周围应留出管钳或活动扳手操作间隙；手柄长度虽然降低了操作力矩，但也意味着在设备贴近墙板、机柜或其他管路时，可能出现转动干涉。若布置在家用电器内部，还需考虑手柄误碰风险，必要时可在整机装配中增加防护挡板或选用更短手柄。

　　建模时应重点还原几个配合关系：两端内螺纹的公称通径与阀体主流道应保持连续，避免台阶过大造成局部涡流；球体通孔直径应与公称通径或缩径设计相匹配；阀杆穿过阀体处需体现填料或密封垫的安装位置；两片阀体结合面应表达出螺纹连接和密封边界；手柄、阀杆、阀芯之间的传动关系要清楚，便于后续做爆炸视图、装配动画或工程图。外观上，金属阀体可按锻造或精密铸造后的不锈钢质感处理，表面棱线不宜过度尖锐，六角部位应保留扳手接触平面，端部螺纹口需有真实倒角，以便管路旋入时对中。

　　在设备选型和结构校核中，工程人员通常会把该类阀门放在管路末端、支路入口或设备进水口前，用于检修隔离。它结构简单、动作迅速、密封可靠，但对含大量硬质颗粒的介质适应性有限，因为杂质可能夹在球面与阀座之间，导致关闭不严。清洁水、空气、惰性气体及低粘度油品场景下，这种两片式内螺纹球阀的综合表现较稳定；三维布置时只要把螺纹连接长度、扳手空间和手柄扫掠范围同时纳入检查，就能显著减少现场装配干涉和后期维护困难。
