直列四缸发动机曲柄活塞组结构

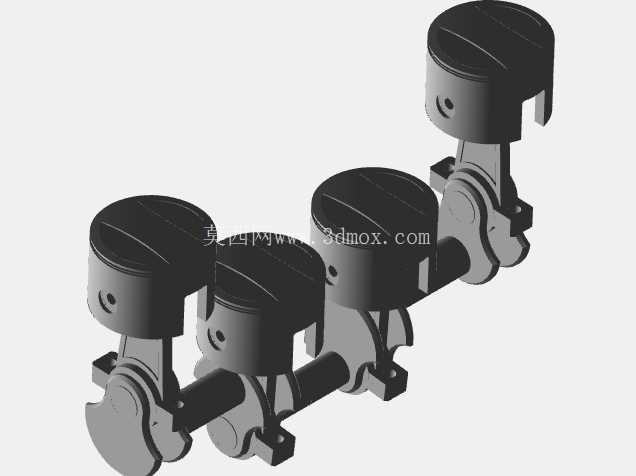

　　这套曲柄活塞组是内燃机动力输出的核心执行部件，主要适配民用乘用车、轻型商用车的小排量四冲程动力单元，也可经过参数调整后用于小型工程机械、固定式发电机组的动力端改造。从实际装车场景来看，该组件直接安装在气缸体下部的曲轴箱腔内，活塞头部对应气缸套内孔做上下往复运动，曲轴两端通过主轴承盖固定在缸体主轴承座上，前端对接正时轮系驱动配气机构，后端连接飞轮总成向外输出扭矩，整套组件的运动精度直接决定发动机的运转平顺性、动力输出效率与使用寿命。

　　从功能特性来看，活塞顶部的凹坑造型是根据燃烧室压缩比专门设计的，可在压缩行程终了时配合气缸盖形成规则的挤气涡流，让油气混合更充分，提升燃烧效率；活塞环槽位置预留了气环与油环的安装位，两道气环负责密封燃烧室的高压燃气，避免窜气导致缸压不足，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成烧机油问题。活塞销孔采用半浮式设计，常温下活塞销与连杆小头为过盈配合，工作升温后可在销孔内微量转动，既保证连接可靠性，又能减少运动冲击。连杆部分采用工字型截面设计，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性负荷，连杆大头采用斜切口设计，方便从气缸套内孔抽出活塞连杆组进行检修，剖分面带有定位齿结构，可保证连杆盖安装位置精度，避免运转中出现错位导致轴瓦偏磨。曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置主轴颈，可大幅降低曲轴工作时的弯曲变形量，曲柄臂上集成了平衡重结构，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的振动。

　　从设计思路来看，整套组件的参数匹配完全遵循四冲程内燃机的运动学规律，首先根据目标排量确定单缸缸径与活塞行程，再根据活塞行程确定曲轴的曲柄半径，曲柄半径与连杆长度的比值控制在0.28-0.32区间内，这个比值既可以保证活塞运动时的侧压力在合理范围，减少气缸壁的偏磨，又不会让连杆长度过大导致发动机整体高度超标。活塞的型线设计采用中凸变椭圆造型，常温下活塞裙部直径小于气缸套内孔直径，工作受热膨胀后裙部可均匀贴合气缸壁，避免冷态敲缸、热态拉缸的问题。曲轴的油道设计采用斜向贯通结构，主轴承座的压力润滑油可通过曲轴内部油道直接输送到连杆轴颈位置，保证连杆轴瓦在高转速下仍能得到充分润滑，避免干磨烧瓦。

　　从安装边界来看，活塞组件装入气缸套时，活塞顶部的朝前标记需要对准发动机前端正时侧，避免活塞凹坑与气门位置干涉；连杆大头安装时需要按照原厂规定的扭矩分次拧紧连杆螺栓，拧紧后需要手动转动曲轴检查是否有卡滞点，各缸活塞到达上止点时，活塞顶部与气缸体上平面的突出量需要控制在0.2-0.4mm范围内，保证压缩比符合设计要求。曲轴轴向间隙控制在0.1-0.3mm之间，间隙过大会导致曲轴运转时前后窜动，影响正时系统精度，间隙过小则会在热态下出现曲轴卡滞问题。整套组件的运动配合间隙都经过严格匹配，活塞与气缸壁的配合间隙控制在0.03-0.05mm，活塞销与连杆小头衬套的间隙控制在0.01-0.02mm，曲轴主轴颈与主轴承瓦的间隙控制在0.02-0.04mm，所有配合间隙都需要根据实际工作温度、材料热膨胀系数进行调整，保证全工况下的运转可靠性。
