Genmitsu4030带手动B轴CNC铣床结构

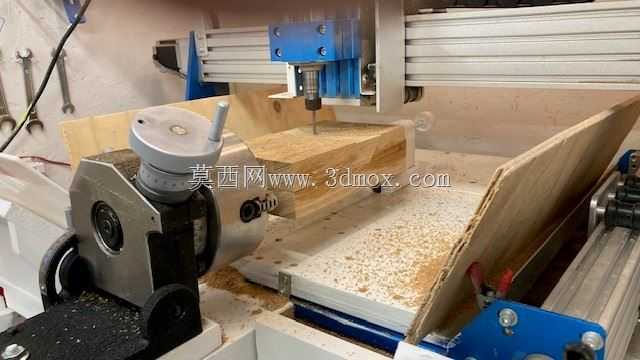

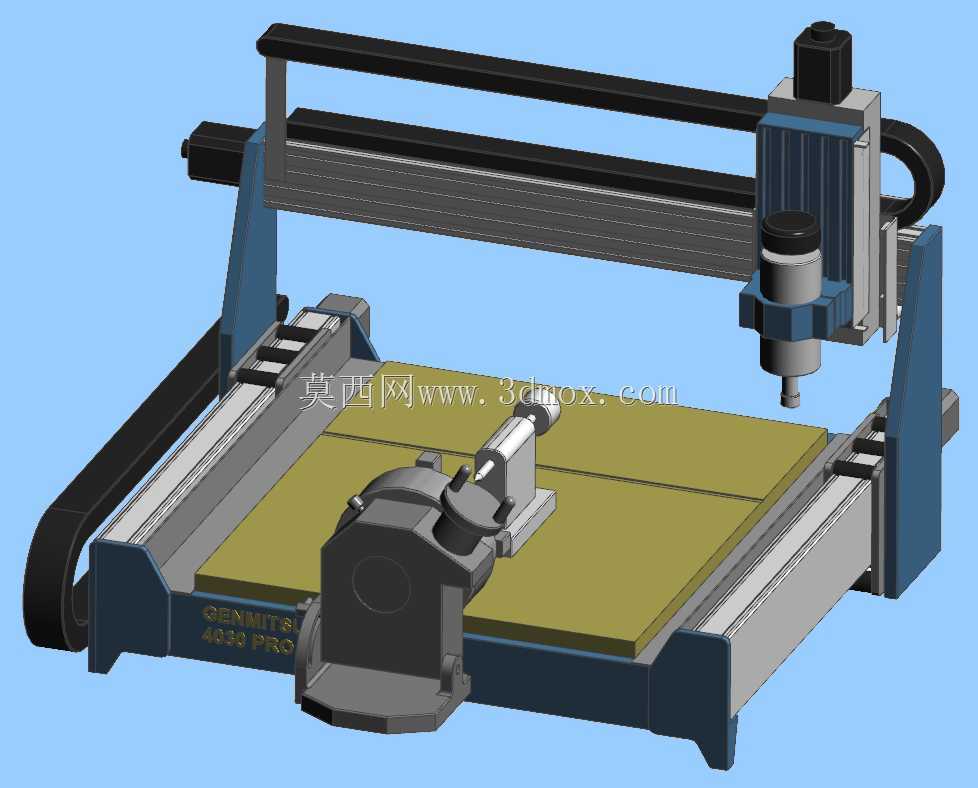

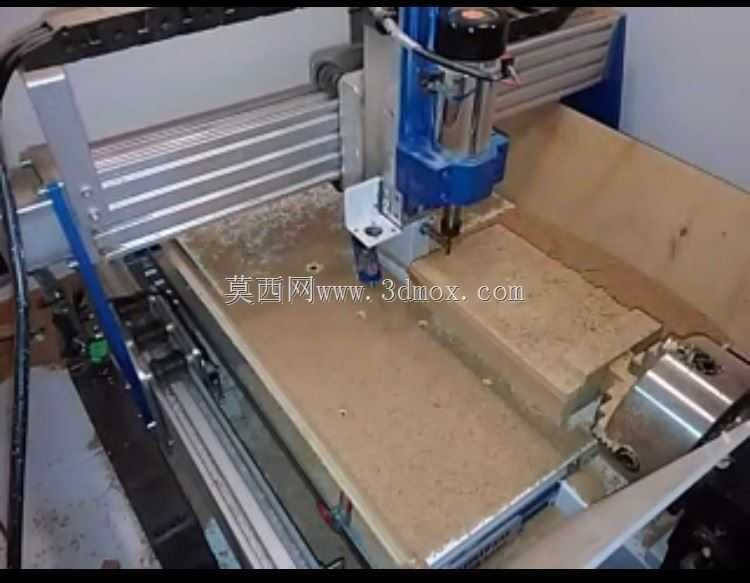

　　从结构设计逻辑来看，整体采用龙门式动梁布局，床身底座为一体化框架结构，兼顾刚性与轻量化需求，X轴传动沿底座两侧平行布置导轨，配合同步带传动结构，保证长行程移动的平行度与运行平稳性，Y轴集成在工作台下方，采用短行程高刚性导向设计，承载工件时可避免偏载带来的精度损失；Z轴滑枕搭载主轴安装座，预留了通用主轴的安装孔位，可根据加工需求更换不同功率的风冷或水冷主轴，手动B轴安装在工作台面一侧，采用蜗轮蜗杆分度结构，带有刻度锁紧装置，可实现固定角度的分度回转，锁紧后刚性满足常规轻载铣削需求，不会出现加工过程中的角度偏移问题。这款小型CNC铣床的三维结构还原，核心面向桌面级精密加工场景做适配，日常可覆盖软金属、工程塑料、硬质木材等多种材质的平面铣削、轮廓切割、钻孔攻丝作业，额外搭载的手动B轴结构，进一步拓展了多面体零件、小型回转类工件的分度加工能力，无需额外购置四轴联动转台即可完成多角度特征加工，适配个人工坊、教学实训、小批量打样等多种实际使用场景。

　　从安装边界与尺寸适配角度，整机占地尺寸适配常规桌面工作台摆放，无需额外做地基固定，工作台面采用T型槽设计，可搭配通用压板、平口钳等工装夹具完成工件装夹，各轴的行程限位位置均做了机械硬限位与软限位的安装位预留，装配时可根据实际传动件的行程调整限位触发位置，避免超程碰撞损坏传动结构。走线设计上，X、Z轴的传动线缆均采用拖链收纳，沿龙门架外侧布置，避免运动过程中线缆与工件、结构件发生剐蹭磨损，主轴的冷却管路、供电线缆也同步集成在拖链内，整体走线规整，后期维护更换线缆时无需拆解主体结构。

　　在功能特性层面，手动B轴的设计平衡了成本与加工能力，针对不需要连续四轴联动、仅需要固定角度分度加工的场景，手动分度的结构相比数控转台成本更低、结构更简单，后期维护难度也更小，适合入门级用户完成多面零件的加工需求；主轴安装座的垂直度可通过调节螺栓微调，装配时可配合百分表完成主轴与工作台面的垂直度校准，保证铣削加工的平面度与孔位垂直度。龙门架的两侧立柱与底座采用定位销加螺栓的连接方式，装配时可通过定位销保证两侧立柱的等高与平行度，避免龙门倾斜带来的X轴运行卡顿、加工面出现斜度的问题。工作台面的平面度在设计时预留了刮研余量，实际生产装配时可通过刮研工艺进一步提升工作台的平面精度，满足高精度零件的加工装夹需求。

　　各轴的传动丝杠两端均采用支撑座固定，预紧后可消除反向间隙，提升往复运动的定位精度，导轨选用标准线性导轨，互换性强，后期磨损后可直接更换同规格标准件，无需定制非标配件。整机的防护设计上，Y轴导轨外侧预留了风琴防护罩的安装位，可加装防护罩阻挡加工切屑落入导轨与传动丝杠缝隙，减少传动件的磨损，延长设备使用寿命；主轴下方预留了吸尘罩的安装接口，可搭配工业吸尘器完成加工过程中的粉尘收集，适配木工、塑料加工等粉尘较大的加工场景。
