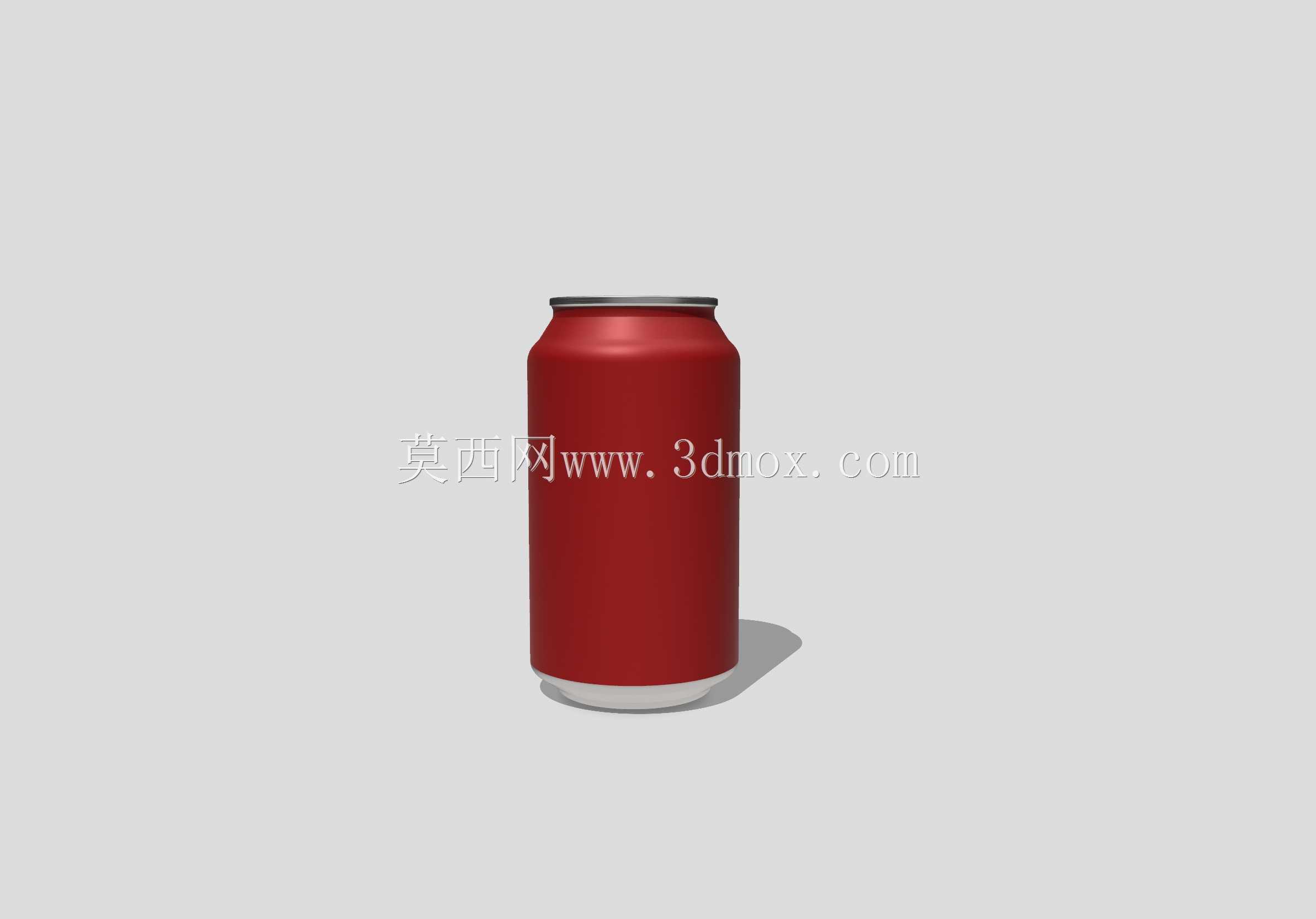

带拉环密封结构的实心红罐可乐造型

　　日常接触的铝制可乐罐看似结构简单，实际做三维建模时要兼顾曲面顺滑度、结构还原度与几何拓扑合理性，这个实心结构的可乐罐造型，是从曲面建模练习角度出发，还原标准量产可乐罐的外形特征，可用于包装结构展示、快消品陈列场景搭建、渲染素材制作等多个场景。

　　从实际应用场景来看，这类罐体模型可用于快消行业的终端陈列效果预演，在做商超堆头设计、自动售货机货道适配验证时，精准的罐体外形能帮助设计人员提前核对货道尺寸、陈列间隙，避免实际铺货时出现卡罐、陈列错位的问题；也可用于文创周边的结构设计参考，比如做罐体造型的U盘、充电宝、收纳盒等衍生产品时，可基于这个基础曲面调整壁厚、增加内部安装位，缩短前期曲面建模的周期。

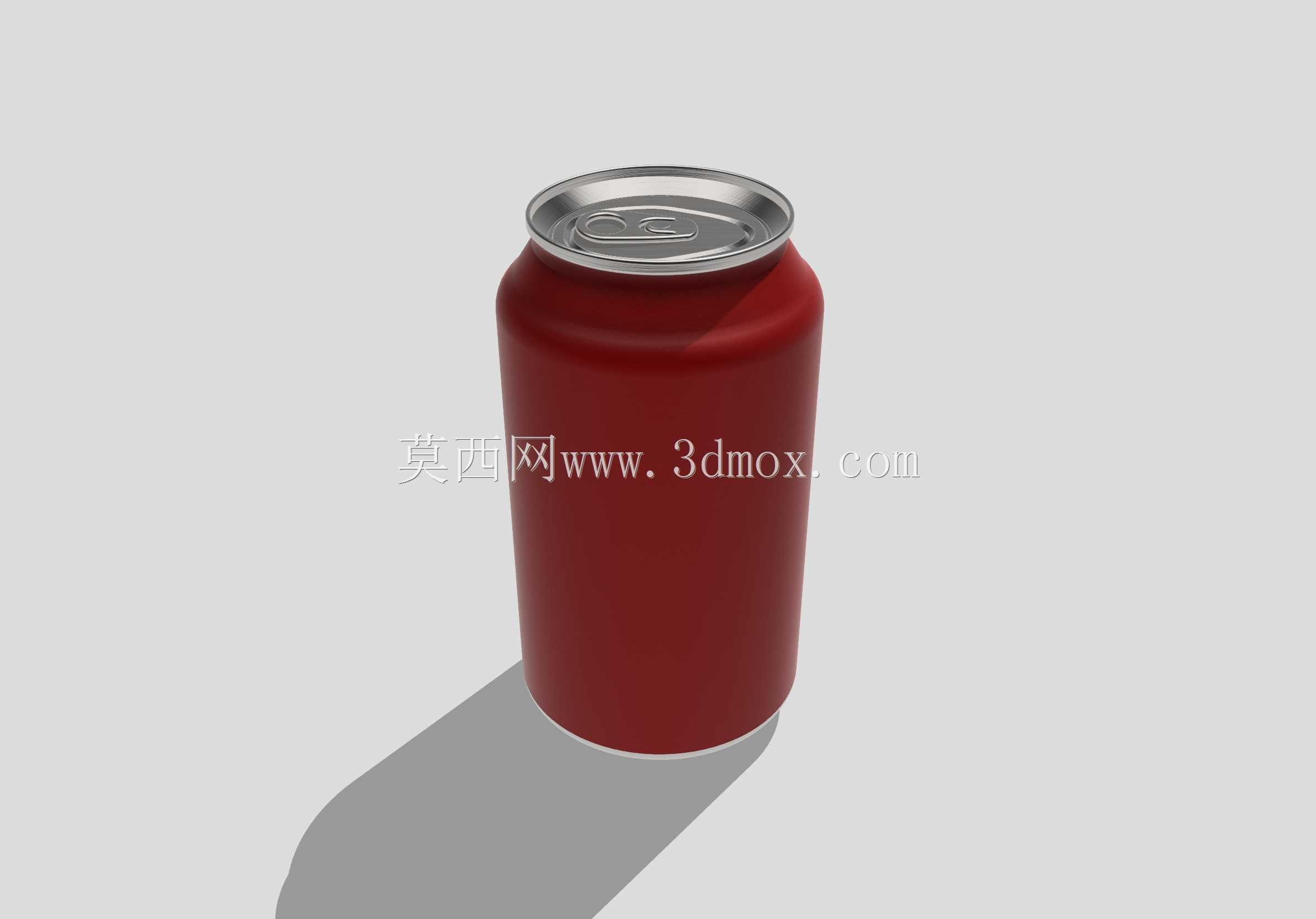

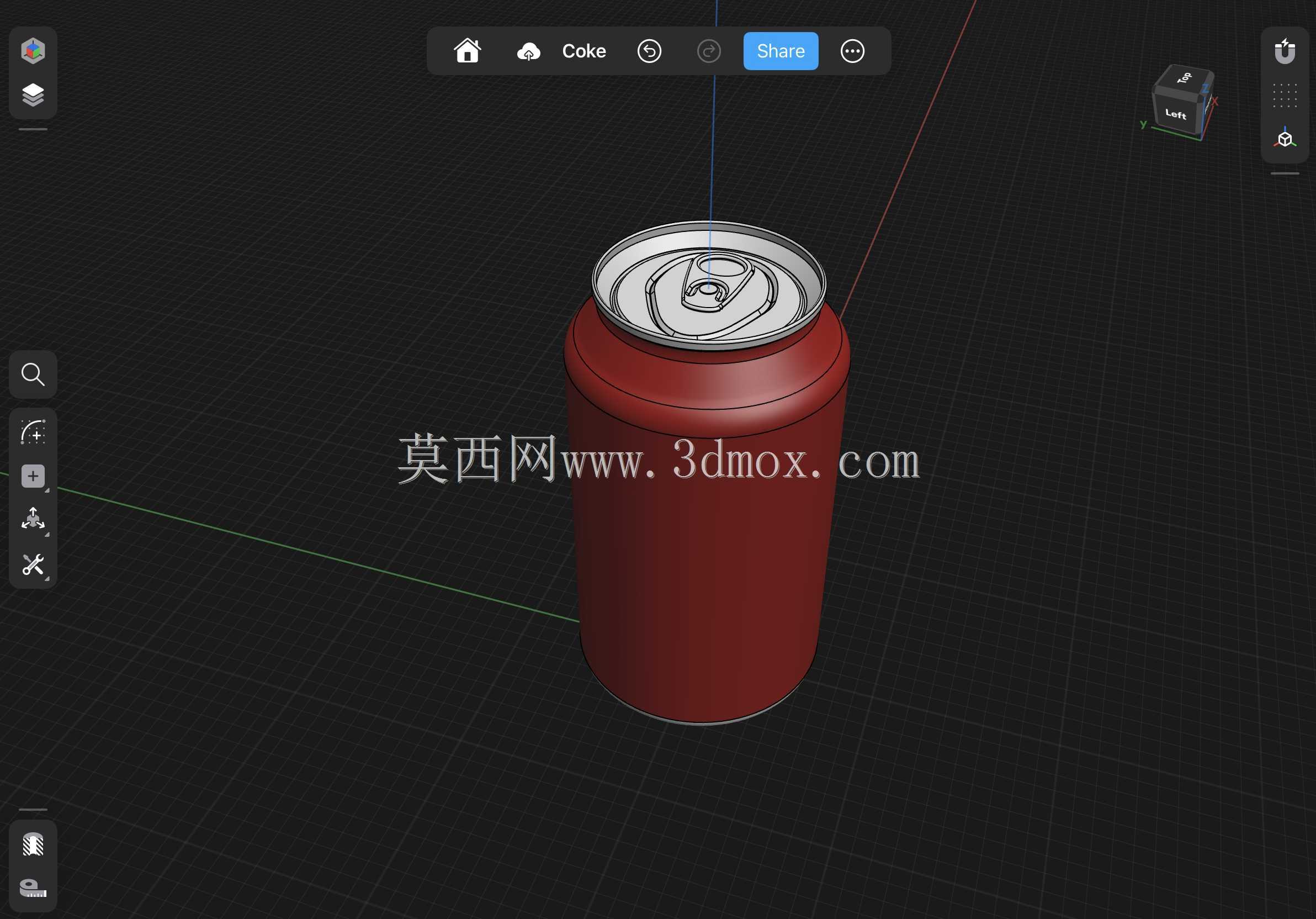

　　设计思路上没有做常规的薄壁空心罐体，而是采用实心结构，一方面是为了练习回转类曲面与顶部异形拉环结构的衔接处理，验证复杂曲面的曲率连续效果，避免出现曲面褶皱、法线反转的问题；另一方面实心结构在做渲染、3D打印验证时不需要额外处理壁厚、抽壳参数，直接导出即可用于快速打样，适合做外形展示类的应用场景。建模时先通过回转命令生成罐体的主体轮廓，罐体的腰部收腰弧度严格参照量产330ml可乐罐的曲线参数，保证手握位置的弧度符合人体工程学特征，不会出现过于突兀的折线；顶部的罐盖部分单独做曲面拆分，先做出盖体的下沉台阶，再刻画拉环的铆接位置、拉环的镂空结构与开启压痕，压痕部分做轻微的下沉处理，还原真实罐盖的薄弱线特征，同时保证所有曲面之间的G2连续，避免渲染时出现光影断层。

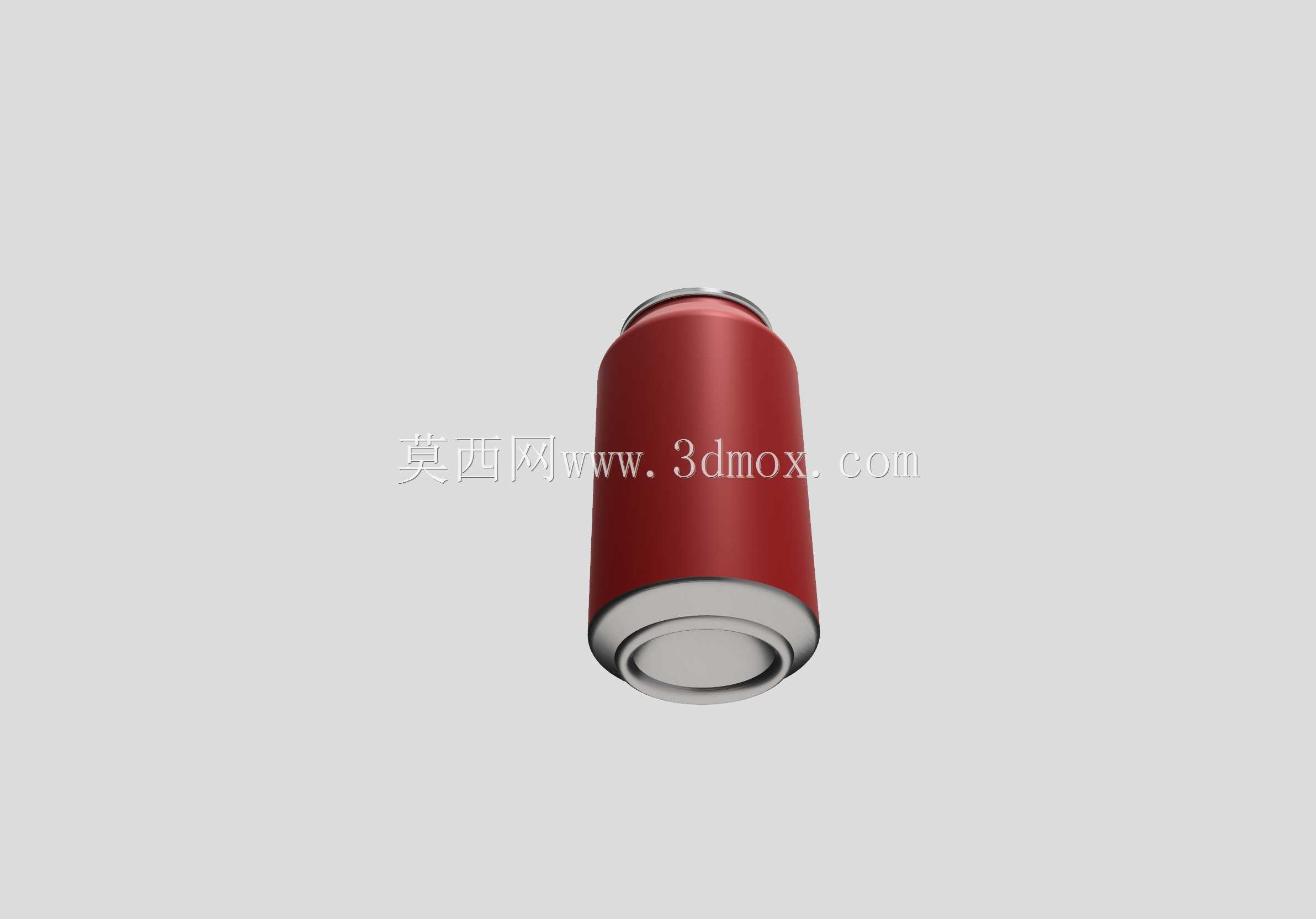

　　外形尺寸参照常规330ml铝制可乐罐的实际参数设置，罐体总高度控制在115mm左右，罐体最大直径66mm，顶部盖体直径52mm，底部的内凹底座高度5mm，安装边界方面，如果用于自动售货机货道适配，需要预留单侧2mm的间隙，也就是货道内部宽度需要设置在70mm以上，高度方向预留3mm的堆叠间隙，满足整箱堆叠、货道内滑动的空间需求；如果用于3D打印制作摆件，实心结构的打印填充率设置在20%即可保证足够的结构强度，不需要额外添加支撑，因为所有曲面的拔模角度都大于5度，罐盖部分的拉环结构最小厚度设置在1.2mm，避免打印时出现断连、变形的问题。

　　结构特性上，实心罐体不存在薄壁结构的应力集中问题，整体结构刚性更好，在做跌落仿真、碰撞测试的基础参考模型时，不需要额外设置薄壁的壳单元参数，直接赋予实体材料参数即可完成仿真计算；罐盖部分的拉环与盖体做一体化建模处理，没有拆分单独零件，适合做外形展示类的应用，如果需要做开启结构的运动仿真，可在现有模型基础上对拉环与铆接位置做拆分，添加转动副即可模拟拉环抬起、压下压痕的开启动作。建模过程中特意规避了常规曲面建模容易出现的收敛点问题，罐体底部的内凹曲面采用四边面拓扑结构，没有使用五边面或者三角面，保证模型导出到不同三维软件时不会出现破面、曲面丢失的问题，可兼容大部分主流三维设计软件的导入格式，不需要额外做几何修复。

　　从建模练习的角度来说，这个模型覆盖了回转曲面建模、异形曲面裁剪、曲面倒角、曲率连续调整等多个常用建模技能点，做这类日常常见物品的建模练习，能更好地锻炼对曲面弧度的把控能力，毕竟日常接触的物品大家对其外形特征非常熟悉，哪怕是1mm的弧度偏差都会让模型看起来失真，这就要求建模时反复对照实物图片调整轮廓线的控制点位置，保证每个位置的弧度都符合视觉认知，这种练习对后续做复杂工业产品的曲面建模有很大的帮助，能提升对曲面光影、曲率变化的敏感度，避免做出来的曲面看起来生硬、不自然。
